Untersuchungsliegen mit hydraulischer Höhenverstellung
Sie suchen eine Untersuchungsliege mit netzunabhängiger Höhenverstellung? Hydraulisch höhenverstellbare Untersuchungsliegen sind die Lösung.
Untersuchungsliegen mit hydraulischer Höhenverstellung
Untersuchungsliegen, die unabhängig vom Stromnetz in der Höhe verstellt werden können, sind eine häufig gewünschte Variante. Diese Möglichkeit bieten die Untersuchungsliegen mit hydraulischer Höhenverstellung und auch die Variation mit Handkurbelhöhenverstellung.
Die Hydraulik wird durch die eingebaute Fußpumpe bedient. Zum nach oben Verstellen des Polsterrahmens ist der Hebel mit dem Fuß nach unten zu treten und um den Polsterrahmen herunterzulassen, ist der Tritthebel mit dem Fuß anzuheben.
Die Untersuchungsliegen mit hydraulischer Höhenverstellung sind erhältlich in drei Rahmenbeschaffenheiten:
Lackiert, verchromt und Edelstahl,
sowie zwei Breiten:
650 mm und 800 mm.
Eigenschaften
Die 2-teiligen Untersuchungsliegen sind hinsichtlich der Polster, was den Aufbau, die Abmessungen und das Bohrbild betrifft, die Basismodelle aller unserer Liegenserien.
- Um Wipp- und Schwingbewegungen der Liegefläche zu vermeiden, werden die hydraulisch höhenverstellbaren Untersuchungsliegen mit Präzisions-Doppelvierkantführungen gefertigt. Dadurch erfolgt die Höhenverstellung ohne Seitenversatz.
- Die Hydraulik wird durch die zentral eingebaute Fußpumpe bedient. Die Höhenverstellung kann natürlich auch mit schweren Patienten (bis 200 kg) ohne größeren Kraftaufwand erfolgen. Um die Hydraulik von beiden Seiten betätigen zu können, ist die Montage eines weiteren Fußhebels möglich. Dieser ist gegen Aufpreis (Bestell-Nr.: FPH-10) erhältlich.
- Die Untersuchungsliegen mit hydraulischer Höhenverstellung sind in zwei Breiten verfügbar:
- Breite 650 mm, Bestell-Nr.: H-U 1065/Y, H-U 2065/Y und H-U 3065/Y,
- Breite 800 mm, Bestell-Nr.: H-EKG 1080/Y, H-EKG 2080/Y und H-EKG 3080/Y.
- Die Stabilität und Robustheit wird durch die Knotenbleche in den Rahmenecken erreicht.
- Der Höhenverstellmechanismus besteht aus lackiertem Blankstahl. Die Profile des Polsterrahmens sind bei:
- Bestell-Nr.: H-U 1065/Y und H-EKG 1080/Y, aus lackiertem Blankstahl,
- Bestell-Nr.: H-U 2065/Y und H-EKG 2080/Y, aus verchromtem Blankstahl,
- Bestell-Nr.: H-U 3065/Y und H-EKG 3080/Y, aus Edelstahl.
- Die Stärken der beiden Polstersegmente (Kopfteil und Liegefläche) betragen jeweils 64 mm.
- Die grundsätzlich verchromten, mit Nivellierfüßen versehenen Querholme der Flachfußkonstruktion, sind gegenüber einer kunststoffbeschichteten Ausführung strapazierfähiger gegen äußere Einflüsse (z.B. Staubsaugerstöße usw.).
- Die Verstellung des Kopfteils ist stufenlos bis zu +40° möglich. Die Arretierung erfolgt durch einen Klemmgriff per Klemmstangenmechanismus.
Technische Details
| Liegenbreite 650 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestellnummern | H-U 1065/Y | H-U 2065/Y | H-U 3065/Y | |||||
| Rahmen | Lack | Chrom | Edelstahl | |||||
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | |||||||
| Breite | 650 mm | |||||||
| Höhenverstellung | 650 - 850 mm (Hydraulik) | |||||||
| Polstersegmente | 2-teilig | |||||||
| Polsterstärke | 64 mm | |||||||
| Kopfteilverstellung | +40° (Klemmstangen) | |||||||
| Belastbarkeit | 200 kg | |||||||
| Liegenbreite 800 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestellnummern | H-EKG 1080/Y | H-EKG 2080/Y | H-EKG 3080/Y | |||||
| Rahmen | Lack | Chrom | Edelstahl | |||||
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | |||||||
| Breite | 800 mm | |||||||
| Höhenverstellung | 650 - 850 mm (Hydraulik) | |||||||
| Polstersegmente | 2-teilig | |||||||
| Polsterstärke | 64 mm | |||||||
| Kopfteilverstellung | +40° (Klemmstangen) | |||||||
| Belastbarkeit | 200 kg | |||||||
Als Rahmen in den Tabellen ist lediglich die Beschaffenheit des Polsterrahmens definiert. Der Höhenverstellmechanismus ist nur in lackierter und die Querholme (mit Nivellierfüßen) in verchromter Ausführung lieferbar.
Zur Standardausführung gehören:
- Nivellierfüße an den verchromten Querholmen.
Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).
- Lichtgrau (RAL 7035),
- Weißaluminium (RAL 9006),
- Reinweiß (RAL 9010).
Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.
Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.
Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.
Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.
Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.
Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.
Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.
Passende Downloads
pdf | 2 MB
Bildergalerien
H-U 1065/Y, FPH-10
H-U 1065/Y, FPH-10
H-U 1065/Y, FPH-10
H-U 1065/Y, FPH-10

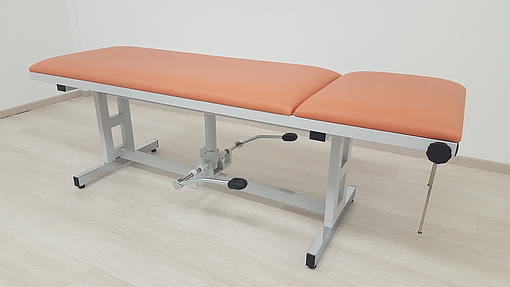

Die Fotos zeigen die Untersuchungsliege mit hydraulischer Höhenverstellung, Bestell-Nr.: H-U 1065/Y, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Rosenholz,
sowie die weitere Zubehör- und Ausstattungskomponente:
- Zweiter Fußpumphebel, zur Bedienung der hydraulischen Höhnverstellung von beiden Seiten, Bestell-Nr.: FPH-10.
H-U 2065/Y, P-2065/A
H-U 2065/Y, P-2065/A
H-U 2065/Y, P-2065/A, Papierrolle
H-U 2065/Y, P-2065/A

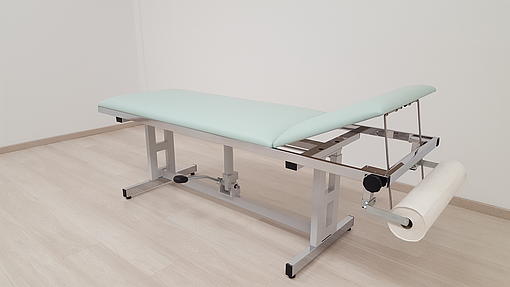

Die Fotos zeigen die Untersuchungsliege mit hydraulischer Höhenverstellung, Bestell-Nr.: H-U 2065/Y, in den Farben:
- Polsterrahmen: Chrom,
- Gestell: Lichtgrau RAL 7035,
- Polster: Eis,
sowie die weitere Zubehör- und Ausstattungskomponente:
- Papierrollenhalter, Bestell-Nr.: P-2065/A, teilweise mit einer Papierrolle.
Zubehör & Zusatzoptionen
Bestell-Nr. | Beschreibungen |
|---|---|
| FPH-10 | Fußhebel, mit Übertragungswelle und Verbindungsstück. Damit ist eine Bedienung der hydraulischen Höhenverstellung von beiden Seiten möglich. |
| GS-1710 EfGS | Gesichtsausschnitt im Kopfteilpolster, oval, Abmessungen ca. 205 x 105 mm (L x B), nicht nachrüstbar. Polstereinsatz zum Schließen des Gesichtsausschnitts, oval, Abmessungen ca. 200 x 100 mm (L x B), s. Polsterfarben. |
| KVG | Kopfteilverstellung per Gasdruckfeder (statt Klemmstangenmechanismus), Bedienung kann mit nur einer Hand erfolgen. Der Auslöseknopf befindet sich direkt am Kopfteilpolster. Nicht nachrüstbar. |
| LR-75 LR-125 | Satz Laufrollen, Rollen Ø 75 mm. Satz Laufrollen, Rollen Ø 125 mm. Vier Lenkrollen, zwei Rollen sind total feststellbar. |
| LR/Z-125 | Zentralverstellung mit Doppelrollen Fahrbarkeit in Form einer Zentralverstellung, Doppellenkrollen Ø 125 mm, alle vier Rollen bieten hervorragende Rolleigenschaften und sind durch Gestänge miteinander verbunden. Jeweils ein Tritthebel am Kopf- und Fußende, Tritthebel sind diagonal angeordnet, leicht zu bedienen und mit farblichen Markierungen (grün = Liege ist rollbar, rot = Liege ist festgestellt) versehen. Nicht nachrüstbar. |
| OPS-40/A OPS-60/A OPS-100/A OPS-140/A OPS-170/A | Paar OP-Schienen, ca. 400 mm lang. |
P-2065/A | Papierrollenhalter, für 650 mm Breite. |
Die zuvor genannten Zubehörkomponenten sind lediglich ein kleiner Auszug. Folgende Zubehörteile sind ebenfalls erhältlich: Infusionsständer, umlaufender Kanten-/Rammschutz, Lagerungshilfen, Fahreinrichtung auf Laufrollen, Patientengurte, steck- und abnehmbare Seitengitter, Schocklagen-/Trendelenburgverstellung, Seitengitter (mit Drehmechanismus), Wandabweiserringe in den vier Liegenecken.
