AGA Untersuchungsliege H-U 1065/E mit Zubehör

Untersuchungsliegen mit elektrischer Höhenverstellung

Neben den Untersuchungsliegen, die per Handkurbel und Hydraulik in der Höhe verstellt werden können, gibt es natürlich auch Liegen mit einer Höhenverstellung per Elektromotor.

Untersuchungsliegen mit elektromotorischer Höhenverstellung

Untersuchungsliegen mit elektrischer Höhenverstellung sind die dritte Antriebsvariante, neben der Handkurbelhöhenverstellung und der hydraulischen Höhenverstellung, die von AGA Sanitätsartikel hergestellt wird.

Die Ansteuerung des Motors, per Hand- oder Fußschalter, ist die leichteste und bequemste Art der Bedienung. Eine Steckdose (vorzugsweise eine Bodensteckdose) für den Stromanschluss ist im Bereich der Untersuchungsliege wünschenswert.

Die Untersuchungsliegen mit elektromotorischer Höhenverstellung sind in drei Rahmenbeschaffenheiten lieferbar:

  • Lackiert, verchromt und Edelstahl,

sowie in zwei Breiten:

  • 650 mm und 800 mm.

AGA Untersuchungsliege H-U 1065/E
Untersuchungsliege mit elektromotorischer Höhenverstellung, Bestell-Nr.: H-U 1065/E

Eigenschaften

Die 2-teiligen Untersuchungsliegen sind hinsichtlich der Polster, was den Aufbau, den Abmessungen und das Bohrbild betrifft, die Basismodelle aller unserer Liegenserien.

  • Um Wipp- und Schwingbewegungen der Liegefläche zu vermeiden, werden die elektromotorisch höhenverstellbaren Untersuchungsliegen mit Präzisions-Doppelvierkantführungen gefertigt. Dadurch erfolgt die Höhenverstellung ohne Seitenversatz.
  • Der eingesetzte ruhig laufende Elektromotor ist wartungsfrei und spritzwassergeschützt. Er wird über einen Handschalter (alternativ – ohne Aufpreis - per Fußschalter) angesteuert. Die Höhenverstellung (650 – 850 mm) kann natürlich auch mit schweren Patienten (bis 200 kg) betätigt werden. Das Verstellsystem ist mit einer Tastensperre ausgestattet. Motorische Anschlusswerte: 230V, 50/60 Hz., 3,7A, 850W, IPX4, v=11mm/s, 10.000N.
  • Die Untersuchungsliegen mit elektromotorischer Höhenverstellung sind in zwei Breiten erhältlich:
    • Breite 650 mm, Bestell-Nr.: H-U 1065/E, H-U 2065/E und H-U 3065/E,
    • Breite 800 mm, Bestell-Nr.: H-EKG 1080/E, H-EKG 2080/E und H-EKG 3080/E.
  • Die Stabilität und Robustheit wird durch die Knotenbleche in den Rahmenecken erreicht.
  • Der Höhenverstellmechanismus besteht aus lackiertem Blankstahl. Die Profile des Polsterrahmens sind bei:
    • Bestell-Nr.: H-U 1065/E und H-EKG 1080/E, aus lackiertem Blankstahl,
    • Bestell-Nr.: H-U 2065/E und H-EKG 2080/E, aus verchromtem Blankstahl,
    • Bestell-Nr.: H-U 3065/E und H-EKG 3080/E, aus Edelstahl.
  • Die Stärken der beiden Polstersegmente (Kopfteil und Liegefläche) betragen jeweils 64 mm.
  • Die grundsätzlich verchromten und mit Nivellierfüßen versehenen Querholme der Flachfußkonstruktion sind, gegenüber einer kunststoffbeschichteten Ausführung, strapazierfähiger gegen äußere Einflüsse (z.B. Staubsaugerstöße usw.).
  • Die Verstellung des Kopfteils ist stufenlos bis zu +40° möglich. Die Arretierung erfolgt durch einen Klemmgriff per Klemmstangenmechanismus.

Technische Details

 Liegenbreite 650 mm
BestellnummernH-U 1065/EH-U 2065/EH-U 3065/E
RahmenLackChromEdelstahl
Längen
Kopfteil/Liegefläche		1.900 mm
500 / 1.400 mm
Breite650 mm
Höhenverstellung650 - 850 mm (Elektromotor)
Polstersegmente2-teilig
Polsterstärke64 mm
Kopfteilverstellung+40° (Klemmstangen)
Belastbarkeit200 kg
 Liegenbreite 800 mm
BestellnummernH-EKG 1080/EH-EKG 2080/EH-EKG 3080/E
RahmenLackChromEdelstahl
Längen
Kopfteil/Liegefläche		1.900 mm
500 / 1.400 mm
Breite800 mm
Höhenverstellung650 - 850 mm (Elektromotor)
Polstersegmente2-teilig
Polsterstärke64 mm
Kopfteilverstellung+40° (Klemmstangen)
Belastbarkeit200 kg

Als Rahmen in den Tabellen ist lediglich die Beschaffenheit des Polsterrahmens definiert. Der Höhenverstellmechanismus ist nur in lackierter und die Querholme (mit Nivellierfüßen) in verchromter Ausführung lieferbar.

Zur Standardausführung gehören:
  • Nivellierfüße an den verchromten Querholmen.

Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).

  • Lichtgrau (RAL 7035),
  • Weißaluminium (RAL 9006),
  • Reinweiß (RAL 9010).

Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.

Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.

Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.

Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.

Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.

Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.

Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.

Passende Downloads

Untersuchungsliegen und Zubehör im AGA Produktkatalog
Produktbereich Untersuchungsliegen

pdf | 2 MB

Bildergalerien

Die Fotos zeigen die Untersuchungsliege mit elektromotorischer Höhenverstellung, Bestell-Nr.: H-U 1065/E, in den Farben:

  • Gestell: Reinweiß RAL 9010,
  • Polster: Hellgrau.

Die Fotos zeigen die Untersuchungsliege mit elektromotorischer Höhenverstellung, Bestell-Nr.: H-U 2065/E, in den Farben:

  • Polsterrahmen: Chrom,
  • Gestell: Lichtgrau RAL 7035,
  • Polster: Gelb.



Zubehör & Zusatzoptionen

Bestell-Nr.

Beschreibungen
GS-1710
EfGS		Gesichtsausschnitt im Kopfteilpolster, oval, Abmessungen ca. 205 x 105 mm (L x B), nicht nachrüstbar.
Polstereinsatz zum Schließen des Gesichtsausschnitts, oval, Abmessungen ca. 200 x 100 mm (L x B), s. Polsterfarben.
KVG

Kopfteilverstellung per Gasdruckfeder (statt Klemmstangenmechanismus), Bedienung kann mit nur einer Hand erfolgen. Der Auslöseknopf befindet sich direkt am Kopfteilpolster. Nicht nachrüstbar.

LR-75
LR-125		Satz Laufrollen, Rollen Ø 75 mm.
Satz Laufrollen, Rollen Ø 125 mm.
Vier Lenkrollen, zwei Rollen sind total feststellbar.
LR/Z-125Zentralverstellung mit Doppelrollen
Fahrbarkeit in Form einer Zentralverstellung, Doppellenkrollen Ø 125 mm, alle vier Rollen bieten hervorragende Rolleigenschaften und sind durch Gestänge miteinander verbunden. Jeweils ein Tritthebel am Kopf- und Fußende, Tritthebel sind diagonal angeordnet, leicht zu bedienen und mit farblichen Markierungen (grün = Liege ist rollbar, rot = Liege ist festgestellt) versehen. Nicht nachrüstbar.
OPS-40/A
OPS-60/A
OPS-100/A
OPS-140/A
OPS-170/A

Paar OP-Schienen, ca. 400 mm lang.
Paar OP-Schienen, ca. 600 mm lang.
Paar OP-Schienen, ca. 1.000 mm lang.
Paar OP-Schienen, ca. 1.400 mm lang.
Paar OP-Schienen, ca. 1.700 mm lang.
Geräte-Norm-Schienen, Abmessungen ca. 25 x 10 mm, aus CrNi-Stahl, zur Montage am Polsterrahmen, sind durch jeweils 2 (bzw. 3) Distanzstücke ca. 13,5 mm vom Polsterrahmen entfernt. Nicht nachrüstbar.

P-2065/A
P-2080/A

Papierrollenhalter, für 650 mm Breite.
Papierrollenhalter, für 800 mm Breite.
Verchromt, bestehend aus zwei Anbausätzen, zwei Winkeln, zwei Schellen und einer Papierrollenhalterstange, Länge der Papierrollenhalterstange 615 / 795 mm, Ø 20 x 1 mm, zur Montage am Polsterrahmen.

Die zuvor genannten Zubehörkomponenten sind lediglich ein kleiner Auszug. Folgende Zubehörteile sind ebenfalls erhältlich: Infusionsständer, umlaufender Kanten-/Rammschutz, Lagerungshilfen, Fahreinrichtung auf Laufrollen, Patientengurte, steck- und abnehmbare Seitengitter, Schocklagen-/Trendelenburgverstellung, Seitengitter (mit Drehmechanismus), Wandabweiserringe in den vier Liegenecken.

Zum weiteren Zubehör

Produktvarianten

Als Hersteller sind wir in der Lage, unsere Produkte Ihren individuellen Bedürfnissen anzupassen. Hier zeigen wir Ihnen Beispiele, wie kundenspezifische Wünsche von uns umgesetzt wurden.

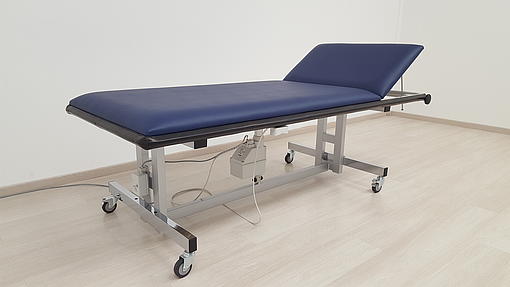

Die Fotos zeigen die Untersuchungsliege mit elektromotorischer Höhenverstellung, Bestell-Nr.: H-EKG 1080/E, in den Farben:

  • Gestell: Weißaluminium RAL 9006,
  • Polster: Blau,

sowie die weiteren Zubehör- und Ausstattungskomponenten:

  • Laufrollen, Ø 75 mm, Bestell-Nr.: LR-75, für Liegenhöhe 650 - 850 mm, und
  • Umlaufender Kanten-/Rammschutz, Bestell-Nr.: ULKRS-4022.

Die Fotos zeigen die Untersuchungsliege mit elektromotorischer Höhenverstellung, Bestell-Nr.: H-U 1065/E, in den Farben:

  • Gestell: Lichtgrau RAL 7035,
  • Polster: Atoll,

sowie die weitere Zubehör- und Ausstattungskomponente:

  • Schocklagen- / Trendelenburgverstellung, Bestell-Nr.: SL-AWL.

Sie haben Fragen? Sprechen Sie uns bitte an!

Sie haben Fragen zu unseren Produkten oder Serviceleistungen? Sie möchten uns kennenlernen? Wir sind persönlich gerne für Sie da und beraten Sie!

JETZT KONTAKT AUFNEHMEN

Produktvideos

elektromotorische Höhenverstellung bei der Untersuchungsliege
Höhenverstellung auf- und abwärtsExternes video (youtube)

Darstellung der elektromotorischen Höhenverstellung bei der Untersuchungsliege, Bestell-Nr.: H-U 1065/E. Das Verstellsystem hat eine Tastensperre, die mit einem Doppeltipp deaktiviert wird.

stufenlose Kopfteilverstellung bei einer Echo-Kardiographieliege
Echo-Kardiographieliege EKA-1065/AAExternes video (youtube)

Darstellung und Bedienung der stufenlosen Kopfteilverstellung per Klemmstangenmechanismus, Bestell-Nr.: EKA-1065/AA.
