Patiententransportliegen mit hydraulischer Höhenverstellung und Seitengittern
Die hydraulisch höhenverstellbaren Patiententransportliegen von AGA Sanitätsartikel. Überall bereit für den sichereren Patiententransport.

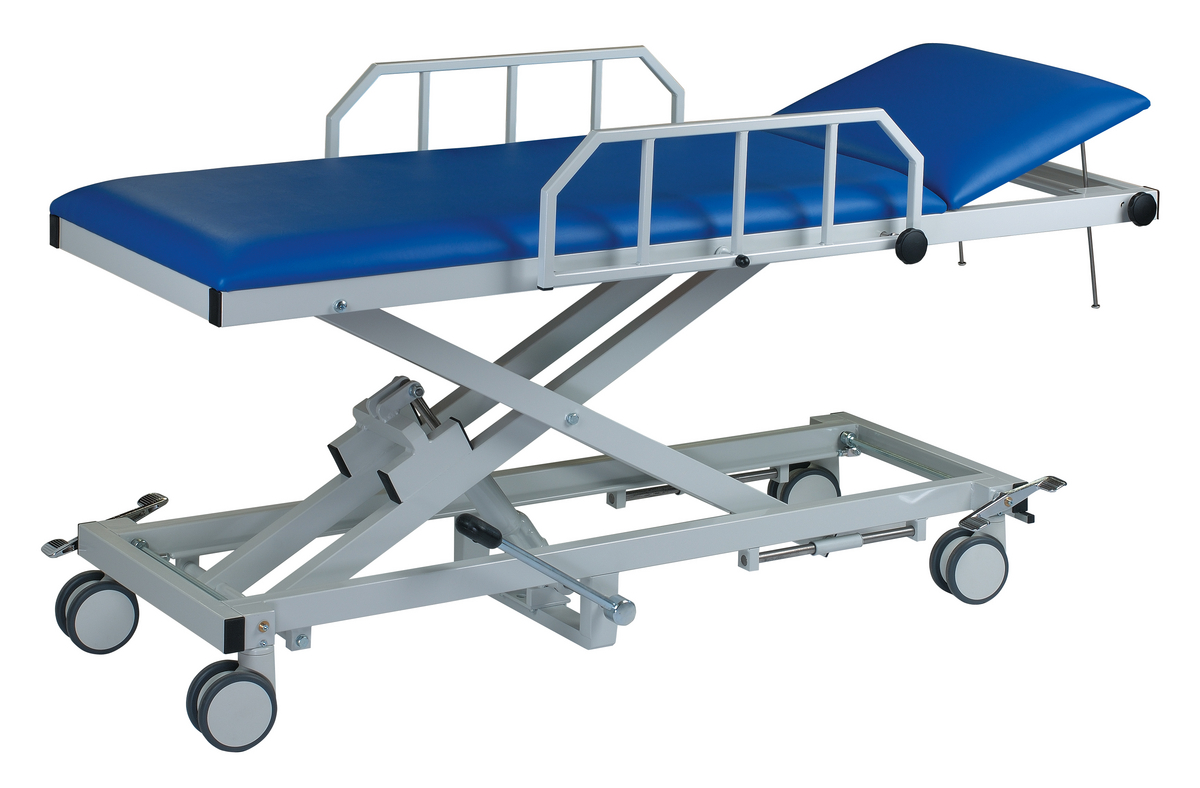

Patiententransportliegen mit hydraulischer Höhenverstellung, zwei Seitengittern und stufenloser Kopfteilverstellung
Die hydraulisch höhenverstellbaren Patiententransportliegen können aufgrund der stromunabhängigen Hydraulik und der Fahrbarkeit überall und zu jeder Zeit eingesetzt werden. Die verstellbaren Seitengitter dienen als Fallschutz und erlauben das Auf- und Absteigen der Patienten von beiden Liegenseiten. Somit ist ein sicherer Patiententransport garantiert.
Die großen Doppellenkrollen sind durch Gestänge miteinander verbunden und lassen sich daher mit nur einem Tritthebel zum Verfahren freigeben oder zum Stehen blockieren. Für die gute Erreichbarkeit der Zentralverstellung, befindet sich jeweils ein Tritthebel am Kopf- und Fußende der Patiententransportliege. Anhand der farblichen Markierungen (Grün = Liege ist rollbar, Rot = Liege ist festgestellt) ist die Positionierung gut ersichtlich.
Höhenverstellbare Patiententransportliegen ermöglichen:
Die komfortablere Bedienung bzw. das Schieben und Lenken,
Die einfache Handhabung beim Umlagern der Patienten von Operationstischen oder Therapieliegen mit unterschiedlichen Höhen auf die Patiententransportliege,
Das leichtere Auf- und Absteigen der Patienten.
Aufgrund der Rahmenbeschaffenheiten:
Lackiert und verchromt,
sowie den zwei Polsterbreiten:
650 mm und 800 mm,
sind die hydraulisch höhenverstellbaren Patiententransportliegen mit Seitengittern in vier Modellen lieferbar.
Eigenschaften
- Sie sind in zwei Polsterbreiten erhältlich:
- Breite 650 mm, Bestell-Nr.: H-AWL 1065/Y 980 und H-AWL 2065/Y 980.
- Breite 800 mm, Bestell-Nr.: H-AWL 1080/Y 980 und H-AWL 2080/Y 980.
- Für den sichereren Patiententransport gehören zum Lieferumfang der Liegen zwei Seitengitter, Abmessungen ca. 760 x 250 mm (L x H). Sie lassen sich per Drehmechanismus auf Polsterhöhe absenken und durch federnd gelagerte Handräder mit Fixierbolzen feststellen. Berücksichtigen Sie bitte die kompletten Liegenbreiten inklusive der Seitengitter:
- Die Liegen, Bestell-Nr.: H-AWL 1065/Y 980 und H-AWL 2065/Y 980, sind 795 mm breit,
- Die Liegen, Bestell-Nr.: H-AWL 1080/Y 980 und H-AWL 2080/Y 980, sind 975 mm breit.
- Die Stabilität und Robustheit wird durch die Knotenbleche in den Rahmenecken erreicht.
- Einen sicheren Stand gewährleistet die weite Auslage der Unterkonstruktion.
- Die Polsterrahmen und Seitengitter der Patiententransportliegen bestehen aus Blankstahl:
- Lackiert, Bestell-Nr.: H-AWL 1065/Y 980 und H-AWL 1080/Y 980,
- Verchromt, Bestell-Nr.: H-AWL 2065/Y 980 und H-AWL 2080/Y 980.
- Die Stärken der beiden Polstersegmente (Kopfteil und Liegefläche) betragen jeweils 64 mm.
- Die hydraulische Höhenverstellung (500 - 980 mm) wird durch die eingebaute Fußpumpe bedient und kann ohne größeren Kraftaufwand auch mit schweren Patienten (bis 200 kg) erfolgen. Die Montage der Fußpumpe ist auf beiden Seiten möglich (bitte die gewünschte Seite bei Auftragserteilung angeben). Gegen Aufpreis (Bestell-Nr.: FPH-10) ist eine zweite Fußpumpe erhältlich.
- Die Verstellung des Kopfteils ist stufenlos bis zu +40° möglich. Die Arretierung erfolgt durch einen Klemmgriff per Klemmstangenmechanismus.
- Die Patiententransportliegen sind mit Doppelrollen, Ø 125 mm, in Form einer Zentralverstellung ausgestattet. Die vier Lenkrollen sind durch Gestänge miteinander verbunden. Ein Tritthebel befindet sich jeweils am Kopf- und Fußende.
Technische Details
| Polsterbreite 650 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestellnummern | H-AWL 1065/Y 980 | H-AWL 2065/Y 980 | ||||||
| Rahmen | Lack | Chrom | ||||||
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | |||||||
| Breiten | 650 mm (795 mm mit Seitengittern) | |||||||
| Seitengitter | 760 x 250 mm (L x H), drehbar | |||||||
| Höhenverstellung | 500 - 980 mm (Hydraulik) | |||||||
| Polstersegmente | 2-teilig | |||||||
| Polsterstärke | 64 mm | |||||||
| Kopfteilverstellung | +40° (Klemmstangen) | |||||||
| Belastbarkeit | 200 kg | |||||||
| Laufrollen | Ø 125 mm, Doppelrollen mit Zentralverstellung | |||||||
| Polsterbreite 800 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestellnummern | H-AWL 1080/Y 980 | H-AWL 2080/Y 980 | ||||||
| Rahmen | Lack | Chrom | ||||||
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | |||||||
| Breiten | 800 mm (975 mm mit Seitengittern) | |||||||
| Seitengitter | 760 x 250 mm (L x H), drehbar | |||||||
| Höhenverstellung | 500 - 980 mm (Hydraulik) | |||||||
| Polstersegmente | 2-teilig | |||||||
| Polsterstärke | 64 mm | |||||||
| Kopfteilverstellung | +40° (Klemmstangen) | |||||||
| Belastbarkeit | 200 kg | |||||||
| Laufrollen | Ø 125 mm, Doppelrollen mit Zentralverstellung | |||||||
Als Rahmen in den Tabellen ist lediglich die Beschaffenheit des Polsterrahmens und der Seitengitter definiert. Der Höhenverstellmechanismus und der Bodenrahmen sind nur in lackierter Ausführung lieferbar.
Zur Standardausführung gehören:
- Fahrbarkeit in Form einer Zentralverstellung, Doppellenkrollen Ø 125 mm, alle vier Rollen bieten hervorragende Rolleigenschaften und sind durch Gestänge miteinander verbunden, jeweils ein Tritthebel am Kopf- und Fußende, Tritthebel sind diagonal angeordnet, leicht zu bedienen und mit farblichen Markierungen (grün = Liege ist rollbar, rot = Liege ist festgestellt).
- Zwei Seitengitter, Abmessungen 760 x 250 mm (L x H). Damit diese Patiententransportliegen auch von beiden Seiten benutzt werden können, lassen sich die Seitengitter, nach oben bzw. unten zeigend, mit einem einfachen Drehmechanismus verstellen und durch federnd gelagerte Handräder fixieren.
Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).
- Lichtgrau (RAL 7035),
- Weißaluminium (RAL 9006),
- Reinweiß (RAL 9010).
Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.
Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.
Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.
Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.
Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.
Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.
Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.
Passende Downloads
pdf | 2 MB
Bildergalerie
H-AWL 2065/Y 980
H-AWL 2065/Y 980
H-AWL 2065/Y 980
H-AWL 2065/Y 980

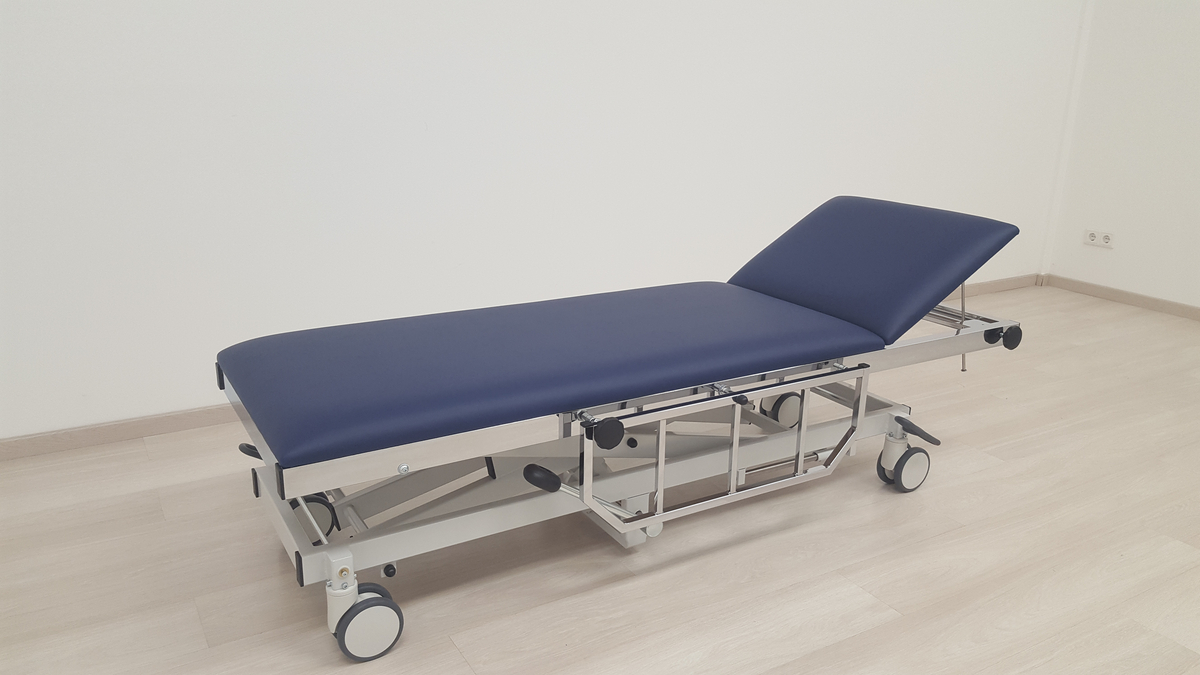

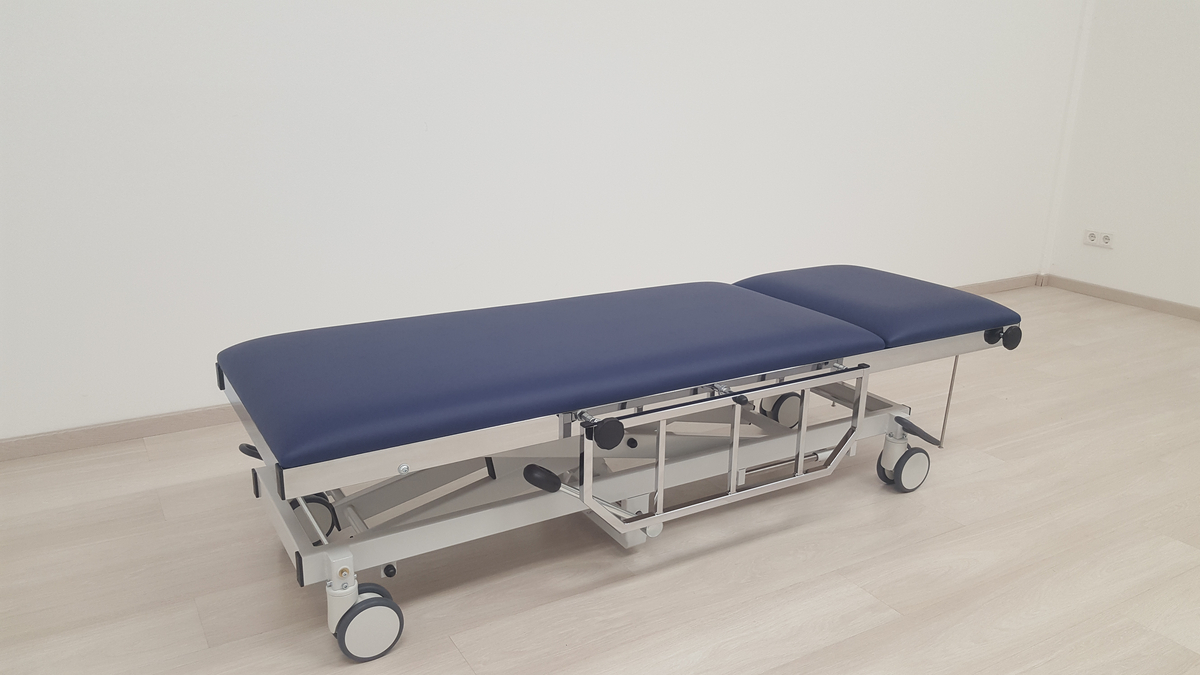

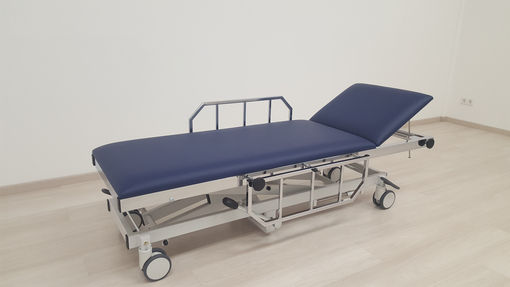

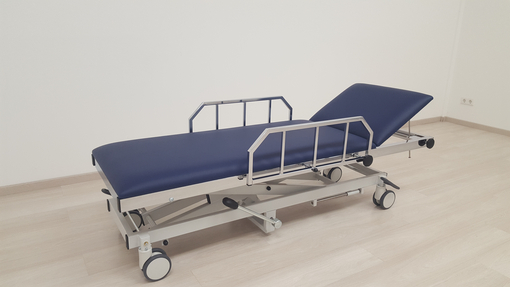

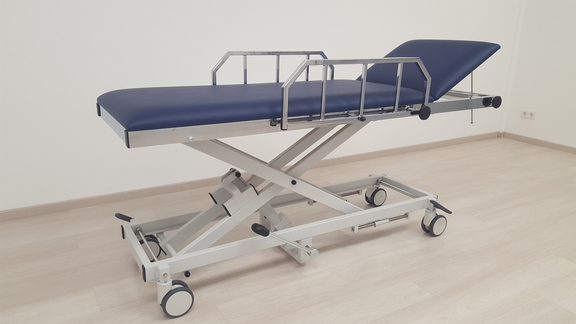

Die Fotos zeigen die hydraulisch höhenverstellbare Patiententransportliege mit Seitengittern, Bestell-Nr.: H-AWL 2065/Y 980, in den Farben:
- Rahmen und Seitengitter: Chrom,
- Gestell: Lichtgrau RAL 7035,
- Polster: Blau.
Zubehör & Zusatzoptionen
Bestell-Nr. | Beschreibungen |
|---|---|
| FPH-10 | Fußhebel, mit Übertragungswelle und Verbindungsstück. Damit ist eine Bedienung der hydraulischen Höhenverstellung von beiden Seiten möglich. |
| INF-1720/VA | Infusionshalter, aus CrNi-Stahl, Flaschenkreuz mit 4 Haken, Infusionsstange 1.700 mm lang, Rundrohr Ø 18 mm, zum Lieferumfang gehört ein anschraubbarer Befestigungskloben, der auf der linken oder rechten Seite am Polsterrahmen fixiert wird (bitte bei Auftragserteilung mit angeben). Eine nachträgliche Montage ist nur bedingt möglich. |
KVG | Kopfteilverstellung per Gasdruckfeder (statt Klemmstangenmechanismus), Auslöseknopf befindet sich direkt am Kopfteilpolster. Nicht nachrüstbar. |
P-2065/A | Papierrollenhalter, für Liegenbreite 650 mm. Papierrollenhalter, für Liegenbreite 800 mm. Verchromt, bestehend aus zwei Anbausätzen, zwei Winkeln, zwei Schellen und einer Papierrollenhalterstange, Länge der Papierrollenhalterstange 615 / 795 mm, Ø 20 x 1 mm, zur Montage am Polsterrahmen. |
| SL-AWL | Schocklagen-/Trendelenburgverstellung, ca. 11°, Ausstattung des Polsterrahmens am Fußende mit einer Gasdruckfeder, Auslöseknopf im Polsterrahmen eingelassen. Nicht nachrüstbar. |
Die zuvor genannten Zubehörkomponenten sind lediglich ein kleiner Auszug. Folgende Zubehörteile sind ebenfalls erhältlich: Geräte-(OP-)Schienen in verschiedenen Längen, Schiebegriffe, umlaufender Kanten-/Rammschutz, Wandabweiserringe in den vier Liegenecken, Patientengurte, Lagerungshilfen, Gesichtsausschnitt im Kopfteilpolster und gegebenenfalls mit Polstereinsatz zum Schließen.
Produktvariante
Als Hersteller sind wir in der Lage, unsere Produkte Ihren individuellen Bedürfnissen anzupassen. Hier zeigen wir Ihnen Beispiele, wie kundenspezifische Wünsche von uns umgesetzt wurden.
H-AWL 1080/Y 980, SL-AWL, P-2080/A, INF-1720/VA
H-AWL 1080/Y 980, SL-AWL, P-2080/A, INF-1720/VA
H-AWL 1080/Y 980, SL-AWL, P-2080/A, INF-1720/VA

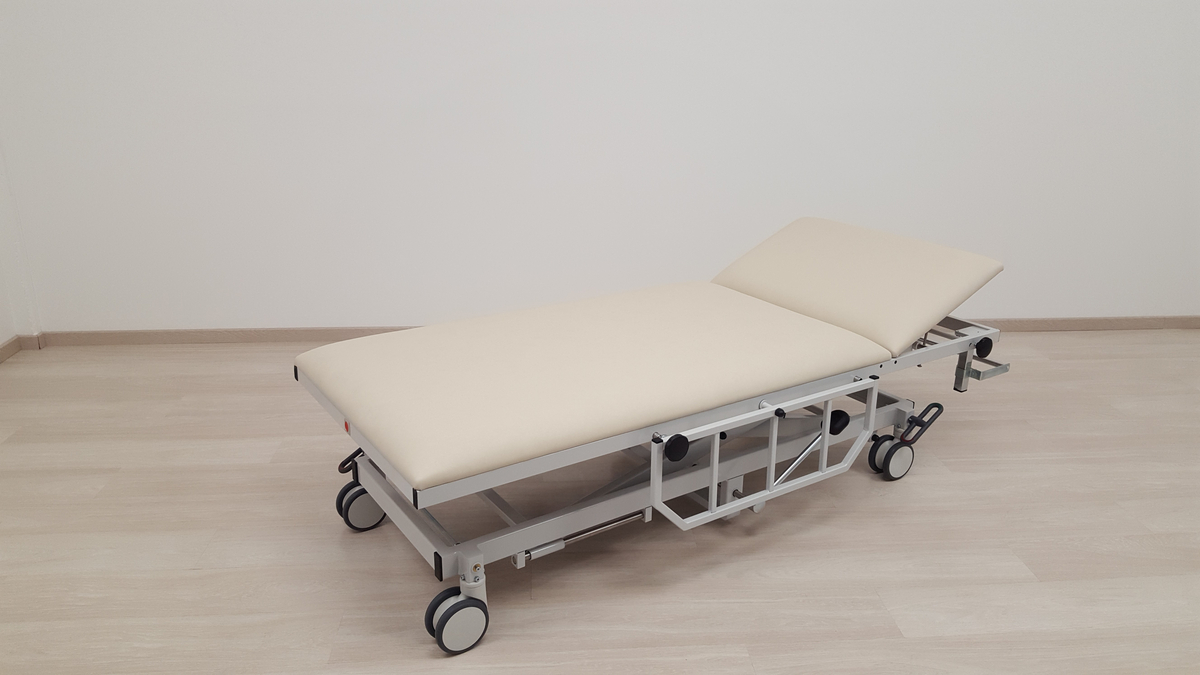

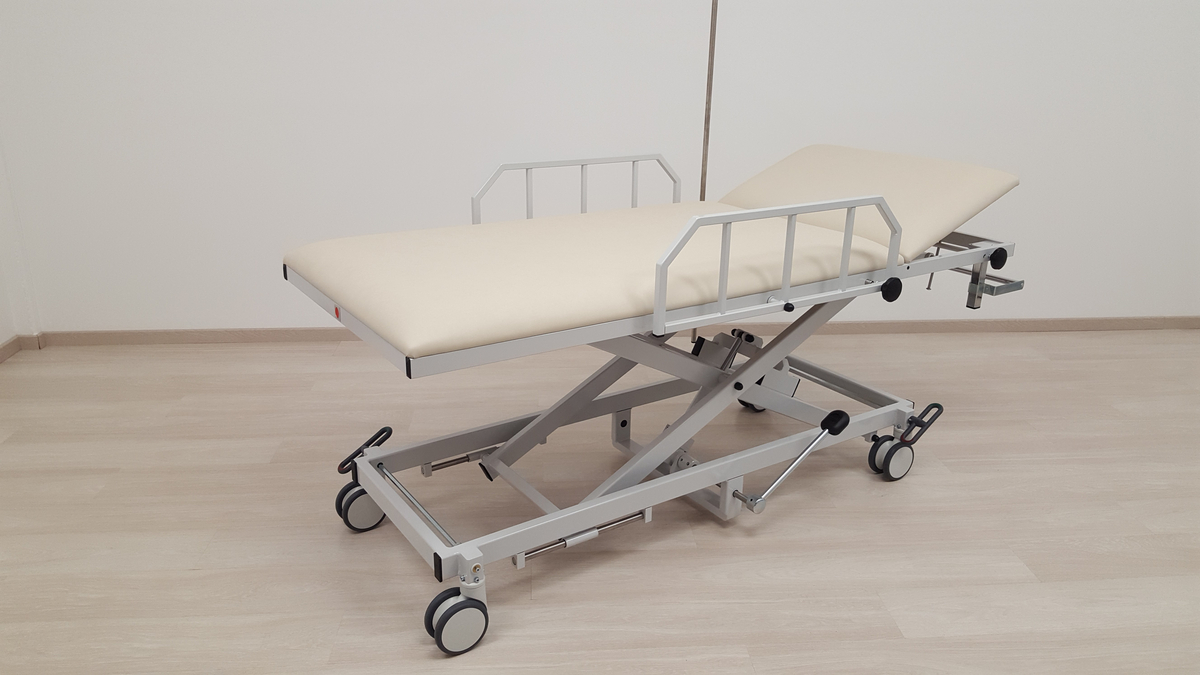

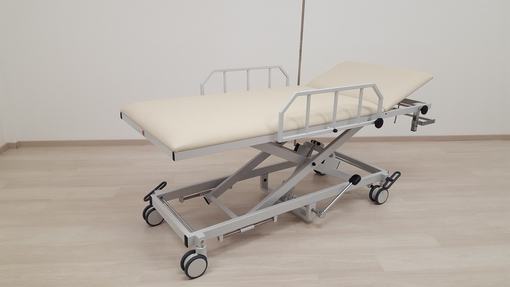

Die Fotos zeigen die hydraulisch höhenverstellbare Patiententransportliege mit Seitengittern, Bestell-Nr.: H-AWL 1080/Y 980, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Birke,
sowie teilweise die weiteren Zubehör- und Ausstattungskomponenten:
- Schocklagen-/Trendelenburgverstellung per Gasdruckfeder, Bestell-Nr.: SL-AWL,
- Papierrollenhalter, Bestell-Nr.: P-2080/A, und
- Infusionsständer aus Edelstahl, Bestell-Nr.: INF-1720/VA.
Sie haben Fragen? Sprechen Sie uns bitte an!
Sie haben Fragen zu unseren Produkten oder Serviceleistungen? Sie möchten uns kennenlernen? Wir sind persönlich gerne für Sie da und beraten Sie!
Produktvideos
Darstellung und Bedienung der hydraulischen Höhenverstellung bei der MRT-Patiententransportliege, Bestell-Nr.: H-AWL 3065/Y 980VA, ausgestattet mit Infusionsständer, Bestell-Nr.: INF-1720/VA, und Papierrollenhalter, Bestell-Nr.: P-3050/A, sowie die Handhabung des Seitengitters per Drehmechanismus und die Fahrbarkeit.
Darstellung und Bedienung der stufenlosen Kopfteilverstellung per Klemmstangenmechanismus, Bestell-Nr.: EKA-1065/AA.
Handhabung des Drehmechanismus beim Seitengitter, Bestell-Nr.: SG-3000/1, zu sehen bei der MRT-Patiententransportliege, Bestell-Nr.: H-AWL 3065/Y 980VA.
