AGA-DUO-LIFTO-MED Multifunktionsliege H-U 2065/3EE

AGA-UNI-MED und AGA-DUO-LIFTO-MED Multifunktionsliegen

Die Allrounder! Multifunktionsliegen mit elektromotorischen Höhen- und Neigungsverstellungen und umfangreichen Lieferzubehör.

AGA-UNI-MED und AGA-DUO-LIFTO-MED Multifunktionsliegen mit elektrischen Verstellungen

Die Multifunktionsliegen AGA-UNI-MED, Bestell-Nr.: A-2065/EE, und AGA-DUO-LIFTO-MED, Bestell-Nr.: H-U 2065/3EE, sind mit zwei Elektromotoren ausgestattet, mit denen die Höhe und Neigung des Polsterrahmens angesteuert und verstellt wird. Die drei Polstersegmente ermöglichen aufgrund ihrer vielfältigen Ein- und Verstellmöglichkeiten, eine optimale Patientenlagerung.

Die 1.720 mm langen OP-Schienen, die sich seitlich am verchromten Polsterrahmen befinden, erlauben nicht nur die Aufnahme von dem zum Lieferumfang gehörenden Zubehör, sondern auch noch von weiteren Ausstattungs- und Zubehörkomponenten.

Die Multifunktionsliegen von AGA Sanitätsartikel passen nicht nur in allgemeinmedizinische sondern auch in chirurgische, gynäkologische, proktologische und rektoskopische Praxen sowie in Krankenhäuser und in medizinische Einrichtungen.


Eigenschaften

  • Die Höhen- und Neigungsverstellungen werden elektromotorisch angesteuert. In der Höhenverstellmechanik der AGA-UNI-MED sind Präzisions-Doppelvierkantführungen verbaut.
  • Die bei der AGA-UNI-MED eingesetzten wartungsfreien und äußerst geräuscharme Elektroantriebe, werden über Fußschalter (alternativ – ohne Aufpreis - per Handschalter) angesteuert. Die Verstellsysteme sind mit Tastensperren ausgestattet. Anschlusswerte je Motor: 230V, 50/60 Hz., 3,7A, 850W, IPX4, v=11mm/s, 10.000N.
  • Die beiden Hubsäulen (Niedervoltelektroantriebe) vom AGA-DUO-LIFTO-MED, die sich durch ihre Laufruhe auszeichnen, bestehen aus eloxiertem Leichtmetall. Sie werden über einen Trafo angesteuert und durch einen Handschalter mit sechs Tasten bedient. Der Handschalter ist multitaskingfähig, er lässt gleichzeitige Höhen- und Neigungseinstellungen zu. Anschlusswerte je Motor: 230V, 50/60Hz, 6,0A, 240W, IPX6, v=16mm/s, 2 x 1.000N.
  • Einstellung von Trendelenburg- und Antitrendelenburgpositionen.
  • Die Stabilität und Robustheit wird durch die Knotenbleche in den Rahmenecken erreicht.
  • Eine hohe Standfestigkeit gewährleistet die weite Auslage des Bodenrahmens, der mit Nivellierfüßen versehen ist.
  • Der Polsterrahmen ist verchromt. Der Bodenrahmen ist bei der AGA-UNI-MED ebenfalls verchromt und besteht beim AGA-DUO-LIFTO-MED aus lackiertem Blankstahl.
  • Am Polsterrahmen sind seitlich ein Paar OP-Schienen, aus CrNi-Stahl, Abmessungen 25 x 10 mm, Länge 1.720 mm, zur Aufnahme Zubehörkomponenten angebracht.
  • Die Stärken der drei Polstersegmente (Kopf-, Mittel- und Fußteile) betragen jeweils 64 mm.
  • Am Fußende sind Ausschnitte in Polster und Polsterrahmen eingearbeitet. In diesem Bereich befindet sich die zum Lieferumfang gehörende Edelstahlschale, Abmessungen 300 x 200 x 65 mm (L x B x H).
  • Die Verstellungen der Kopf-, Mittel- und Fußteil sind stufenlos. Die Arretierungen erfolgt durch Klemmgriffe per Klemmstangenmechanismen.

Technische Details

 AGA-UNI-MEDAGA-DUO-LIFTO-MED
BestellnummernA-2065/EEH-U 2065/3EE
RahmenChrom
Längen
Kopf-/Rücken-/Fußteile
1.900 mm
500 / 1.050 / 350 mm

Breiten

650 mm (710 mm mit OP-Schienen)
Höhenverstellungen650 - 850 mm (Elektromotor)600 - 850 mm (Elektromotore)
Polstersegmente3-teilig
Polsterstärke64 mm
Kopfteilverstellung+40° (Klemmstangen)
Rückenteilverstellung+30° (Gasdruckfeder)
Fußteilverstellung+30° (Klemmstangen)
Trendelenburgverstellungen25° (Elektromotor)15° (Elektromotore)
Anti-Trendelenburgverstellungen25° (Elektromotor)15° (Elektromotore)
Belastbarkeiten200 kg150 kg

Als Rahmen in der Tabelle ist lediglich die Beschaffenheit des Polsterrahmens definiert. Bei der AGA-UNI-MED sind der Bodenrahmen verchromt und die Blechverkleidung lackiert. Der Bodenrahmen beim AGA-DUO-LIFTO-MED ist lackiert.

Zur Standardausführung gehören:
  • Ein Paar seitlich am Polsterrahmen angebrachte OP-Schienen.
  • Ein Paar Beinhalter mit Kunststoffschalen.
  • Ein Paar Befestigungskloben.
  • Ausschnitte im Fußpolster und Polsterrahmen.
  • Eine Edelstahlschale mit Halter.
  • Ein am Kopfende des Polsterrahmens angeschraubter Papierrollenhalter.
  • Ein Bodenrahmen mit Nivellierfüßen.
  • Die Fuß- bzw. Handschalter.

Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).

  • Lichtgrau (RAL 7035),
  • Weißaluminium (RAL 9006),
  • Reinweiß (RAL 9010).

Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.

Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.

Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.

Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.

Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.

Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.

Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.

Passende Downloads

Bildergalerien

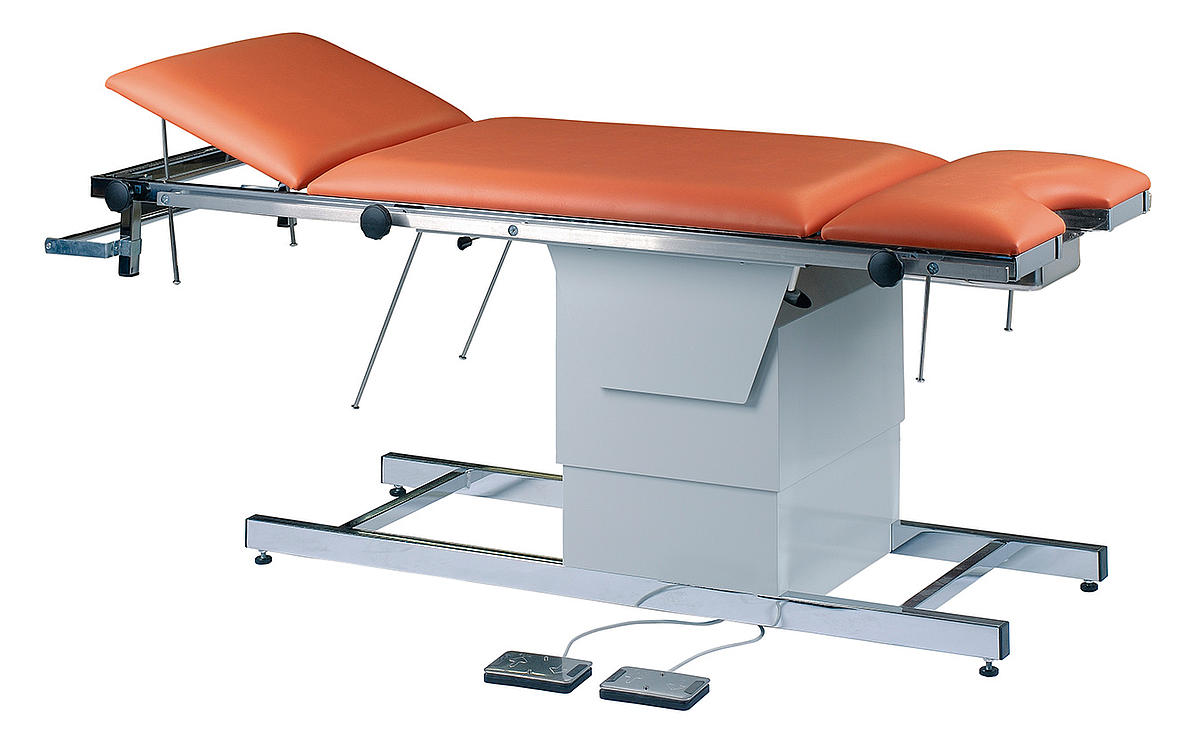

Die Fotos zeigen die Multifunktionsliege AGA-UNI-MED, Bestell-Nr.: A-2065/EE, in den Farben:

  • Gestell: Lichtgrau RAL 7035,
  • Polster: Rosenholz.

Die Fotos zeigen die Multifunktionsliege AGA-DUO-LIFTO-MED, Bestell-Nr.: H-U 2065/3EE, in den Farben:

  • Gestell: Reinweiß RAL 9010,
  • Polster: Blau.

Zubehör & Zusatzoptionen

Bestell-Nr.

Beschreibungen
A-2047

Armauflage, schwenkbar, Schwarz PU-geschäumte Armschale, Abmessungen ca. 400 x 120 mm (L x B), mit 2 Klettverschlüssen zur Fixierung des Arms an der Armschale. Verchromte Aufnahme mit Befestigung für OP-Schiene.

BHG-600

Paar Beinhalter nach Göpel, mit Kugelgelenken, Gestänge mit zwei 90° Bögen, verchromt, Aufnahme für Befestigungskloben Rund Ø 18 mm, Schwarz PU-geschäumte Auflagen. Zum Lieferumfang gehören die aus Kunstleder genähten Bänder mit Klettverschlüssen zum Fixieren der Beine an den Beinschalen, Paar Befestigungskloben für OP-Schienen erforderlich.

BKG-600

Paar Befestigungskloben nach Göpel, für OP-Schienen (Abmessungen 25 x 10 mm), verchromt, für Beinhalterstangen Ø 18 mm. Die Beinhalter lassen sich im Befestigungskloben mit Hilfe von Zahnringen in einem Klemmmechanismus in Neigung und Höhe fixieren.

GS-1710
EfGS
Gesichtsausschnitt im Kopfteilpolster, oval, Abmessungen ca. 205 x 105 mm (L x B), nicht nachrüstbar.
Polstereinsatz zum Schließen des Gesichtsausschnitts, oval, Abmessungen ca. 200 x 100 mm (L x B), s. Polsterfarben.
INF-30170/BKO

Infusionshalter, aus Edelstahl, Infusionsstange 1.700 mm lang, mit 4 Haken, zum Lieferumfang gehört ein Befestigungskloben für OP-Schiene.

IT-3060

Instrumententisch, CrNi-Stahl, Abmessungen ca. 600 x 400 mm (L x B), seitliche Aufkantung 15 mm, Aufnahmestange Ø 18 mm, Befestigungskloben für OP-Schiene erforderlich.

LR-75
LR-125
Satz Laufrollen, Rollen Ø 75 mm.
Satz Laufrollen, Rollen Ø 125 mm.
Vier Lenkrollen, zwei Rollen sind total feststellbar.
LR/Z-125Zentralverstellung mit Doppelrollen
Fahrbarkeit in Form einer Zentralverstellung, Doppellenkrollen Ø 125 mm. Alle vier Rollen bieten hervorragende Rolleigenschaften und sind durch Gestänge miteinander verbunden. Jeweils ein Tritthebel am Kopf- und Fußende, Tritthebel sind diagonal angeordnet, leicht zu bedienen und mit farblichen Markierungen (grün = Liege ist rollbar, rot = Liege ist festgestellt) versehen. Nicht nachrüstbar.

Die zuvor genannten Zubehörkomponenten sind lediglich ein Auszug. Folgende Zubehörteile sind ebenfalls erhältlich: Handfessel, Körpergurt, Lagerungshilfen, Narkosebogen, Ringarmlehnen, Rektorolle, Seitengitter, Schulter- / Seitenhalter, Seitenstütze.

Zum weiteren Zubehör

Produktvariante

Als Hersteller sind wir in der Lage, unsere Produkte Ihren individuellen Bedürfnissen anzupassen. Hier zeigen wir Ihnen Beispiele, wie kundenspezifische Wünsche von uns umgesetzt wurden.

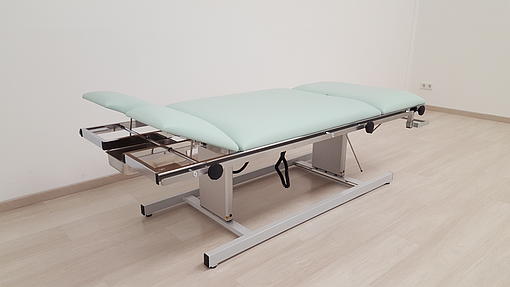

Die Fotos zeigen die Multifunktionsliege AGA-DUO-LIFTO-MED, Bestell-Nr.: H-U 2065/3EE, mit 800 mm Polsterbreite und 85 mm Polsterstärke, in den Farben:

  • Gestell: Lichtgrau RAL 7035,
  • Polster: Eis,

sowie die weiteren Zubehör- und Ausstattungskomponenten:

  • Paar Beinhalter nach Göpel, Bestell-Nr.: BHG-600, statt der Beinhalter mit Kunststoffschalen (Bestell-Nr.: BH-2511), und
  • Paar Befestigungskloben nach Göpel, Bestell-Nr.: BKG-600, statt der Standard-Befestigungskloben (Bestell-Nr.: BKO-2522).
