Kombinierte Multifunktionsliegen mit Höhenverstellungen
Kombinierte Multifunktionsliegen mit Höhenverstellungen per Handkurbel, Hydraulik oder Elektromotor und umfangreichem Lieferzubehör, für ein breites Einsatzgebiet.
Kombinierte Multifunktionsliegen in der Höhe verstellbar
Die Höhenverstellmechanismen der kombiniert Multifunktionsliegen sind aus Präzisions-Doppelvierkantführungen gefertigt und erlauben daher die Einstellungen der Höhen ohne Seitenversatz.
Die Höheneinstellungen erfolgen bei:
- Bestell-Nr.: HK-2065/3H, per Handkurbel,
- Bestell-Nr.: HK-2065/3Y, per Hydraulik,
- Bestell-Nr.: HK-2065/3E, per Elektromotor.
Aufgrund der drei unabhängig voneinander verstellbaren Polstersegmente und dem zum Lieferumfang gehörenden Zubehör, sind diese kombinierten höhenverstellbaren Multifunktionsliegen von AGA Sanitätsartikel nicht nur für allgemeinmedizinische sondern auch für gynäkologische, rektoskopische, proktologische und Praxen geeignet.
Bestell-Nr.: HK-2065/3E
Eigenschaften
- Um Wipp- und Schwingbewegungen zu vermeiden, werden die höhenverstellbaren kombinierten Multifunktionsliegen mit Präzisions-Doppelvierkantführungen gefertigt. Dadurch erfolgt die Höhenverstellung ohne Seitenversatz.
- Bei der Handkurbelhöhenverstellung sorgt das optimale Übersetzungsverhältnis (i=10mm/Umdrehung) des wartungsfreien Getriebes für eine ruckfreie, schnelle und leichte Bedienbarkeit, ohne großen Kraftaufwand, selbstverständlich auch mit schweren Patienten (bis zu 200 kg).
- Die Hydraulik wird bei der hydraulischen Höhenverstellung durch die zentral eingebaute Fußpumpe bedient. Die Höhenverstellung kann natürlich auch mit schweren Patienten (bis 200 kg), ohne größeren Kraftaufwand, erfolgen. Um die Hydraulik von beiden Seiten betätigen zu können, ist die Montage eines weiteren Fußhebels möglich. Dieser ist gegen Aufpreis (Bestell-Nr.: FPH-10) erhältlich.
- Bei der elektromotorischen Höhenverstellung wird der eingesetzte wartungsfreie und äußerst geräuscharme Elektromotor per Handschalter (alternativ – ohne Aufpreis - per Fußschalter) angesteuert. Das Verstellsystem ist mit einer Tastensperre ausgestattet. Anschlusswerte je Motor: 230V, 50/60 Hz., 3,7A, 850W, IPX4, v=11mm/s, 10.000N.
- Die Stabilität und Robustheit wird durch die Knotenbleche in den Rahmenecken erreicht.
- Die grundsätzlich verchromten und mit Nivellierfüßen versehenen Querholme der Flachfußkonstruktion sind, gegenüber einer kunststoffbeschichteten Ausführung, strapazierfähiger gegen äußere Einflüsse (z.B. Staubsaugerstöße usw.).
- Die Polsterrahmen sind verchromt.
- Die Stärken der drei Polstersegmente (Kopf-, Mittel- und Fußteile) betragen jeweils 64 mm.
- Am Fußende sind Ausschnitte in Polster und Polsterrahmen eingearbeitet. In diesem Bereich befindet sich die zum Lieferumfang gehörende Edelstahlschale, Abmessungen 300 x 200 x 65 mm (L x B x H).
- Die Verstellungen der Kopf-, Mittel- und Fußteil sind stufenlos. Die Arretierungen erfolgt durch Klemmgriffe per Klemmstangenmechanismen.
Technische Details
| Kombinierte Multifunktionsliegen | |||||
|---|---|---|---|---|---|
| Bestellnummern | HK-2065/3H | HK-2065/3Y | HK-2065/3E | ||
| Rahmen | Chrom | ||||
| Längen Kopf-/Mittel-/Fußteile | 1.900 mm 500 / 1.050 / 350 mm | ||||
Breite | 650 mm | ||||
| Höhenverstellung | 650 - 850 mm (Handkurbel) | 650 - 850 mm (Hydraulik) | 650 - 850 mm (Elektromotor) | ||
| Polstersegmente | 3-teilig | ||||
| Polsterstärke | 64 mm | ||||
| Kopfteilverstellung | +40° (Klemmstangen) | ||||
| Rückenteilverstellung | +30° (Klemmstangen) | ||||
| Fußteilverstellung | +30° (Klemmstangen) | ||||
| Belastbarkeit | 200 kg | ||||
Als Rahmen in der Tabelle ist lediglich die Beschaffenheit des Polsterrahmens definiert. Der Höhenverstellmechanismus ist nur in lackierter und die Querholme (mit den Nivellierfüßen) in verchromter Ausführung lieferbar.
Zur Standardausführung gehören:
- Ein Paar Beinhalter mit Kunststoffschalen.
- Ein Paar Befestigungskloben.
- Ausschnitte im Fußpolster und Polsterrahmen.
- Eine Edelstahlschale mit Halter.
- Nivellierfüße an den verchromten Querholmen.
Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).
- Lichtgrau (RAL 7035),
- Weißaluminium (RAL 9006),
- Reinweiß (RAL 9010).
Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.
Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.
Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.
Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.
Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.
Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.
Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.
Passende Downloads
pdf | 1 MB
Bildergalerien
HK-2065/3H
Das Foto zeigt die kombinierte Multifunktionsliege mit Handkurbelhöhenverstellung, Bestell-Nr.: HK-2065/3H, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Birke.
HK-2065/3E
HK-2065/3E
HK-2065/3E
HK-2065/3E
HK-2065/3E

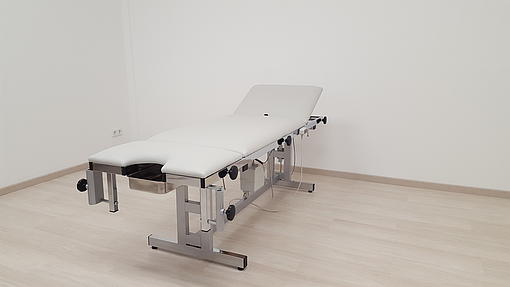

Die Fotos zeigen die kombinierte Multifunktionsliege mit elektromotorischer Höhenverstellung, Bestell-Nr.: HK-2065/3E, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Weiß.
Zubehör & Zusatzoptionen
Bestell-Nr. | Beschreibungen |
|---|---|
| BHG-600 | Paar Beinhalter nach Göpel, mit Kugelgelenken, Gestänge mit zwei 90° Bögen, verchromt, Aufnahme für Befestigungskloben Rund Ø 18 mm, Schwarz PU-geschäumte Auflagen. Zum Lieferumfang gehören die aus Kunstleder genähten Bänder mit Klettverschlüssen zum Fixieren der Beine an den Beinschalen, Paar Befestigungskloben für OP-Schienen erforderlich. |
| FPH-10 | Fußhebel, mit Übertragungswelle und Verbindungsstück. Damit ist eine Bedienung der hydraulischen Höhenverstellung von beiden Seiten möglich. |
| GS-1710 EfGS | Gesichtsausschnitt im Kopfteilpolster, oval, Abmessungen ca. 205 x 105 mm (L x B), nicht nachrüstbar. Polstereinsatz zum Schließen des Gesichtsausschnitts, oval, Abmessungen ca. 200 x 100 mm (L x B), s. Polsterfarben. |
| INF-1720/VA | Infusionsständer, aus CrNi-Stahl,Flaschenkreuz mit 4 Haken, Infusionsstange 1.700 mm lang, Rundrohr Ø 18 mm, zum Lieferumfang gehört ein anschraubbarer Befestigungskloben, der auf der linken oder rechten Seite am Polsterrahmen fixiert wird (bitte bei Auftragserteilung mit angeben). Eine nachträgliche Montage ist nur bedingt möglich. |
| LR-75 LR-125 | Satz Laufrollen, Rollen Ø 75 mm. Satz Laufrollen, Rollen Ø 125 mm. Vier Lenkrollen, zwei Rollen sind total feststellbar. |
| LR/Z-125 | Zentralverstellung mit Doppelrollen Fahrbarkeit in Form einer Zentralverstellung, Doppellenkrollen Ø 125 mm. Alle vier Rollen bieten hervorragende Rolleigenschaften und sind durch Gestänge miteinander verbunden. Jeweils ein Tritthebel am Kopf- und Fußende, Tritthebel sind diagonal angeordnet, leicht zu bedienen und mit farblichen Markierungen (grün = Liege ist rollbar, rot = Liege ist festgestellt) versehen. Nicht nachrüstbar. |
| P-2065/A | Papierrollenhalter, verchromt, bestehend aus zwei Anbausätzen, zwei Winkeln, zwei Schellen und einer Papierrollenhalterstange, Länge der Papierrollenhalterstange 615 mm, Ø 20 x 1 mm, zur Montage am Polsterrahmen. |
| RRH-65 | Rektorolle, höhenverstellbar, Abmessungen 650 x 65 x 550 mm (B x T x H), Aufnahme für Befestigungskloben Rund Ø 18 mm, Gestänge verchromt, Polsterauflage mit Kunstleder bezogen, für Knieellenbogenlagenposition. Nicht nachrüstbar. |
Die zuvor genannten Zubehörkomponenten sind lediglich ein Auszug. Folgende Zubehörteile sind ebenfalls erhältlich:
Kopfteilverstellung per Gasdruckfeder, umlaufender Kanten-/Rammschutz, Lagerungshilfen, Fahreinrichtung auf Laufrollen, Patientengurte, Geräte-(OP-)Schienen in verschiedenen Längen, steck- und abnehmbare Seitengitter.
Produktvarianten
Als Hersteller sind wir in der Lage, unsere Produkte Ihren individuellen Bedürfnissen anzupassen. Hier zeigen wir Ihnen Beispiele, wie kundenspezifische Wünsche von uns umgesetzt wurden.
HK-2065/3H
HK-2065/3H
HK-2065/3H
HK-2065/3H
HK-2065/3H, SG-1000
HK-2065/3H, SG-1000
HK-2065/3H, 2x SG-1000
HK-2065/3H, 2x SG-1000
HK-2065/3H, 2x SG-1000
HK-2065/3H, 2x SG-1000
HK-2065/3H, 2x SG-1000
HK-2065/3H
Die Fotos zeigen die kombinierte Multifunktionsliege mit Handkurbelhöhenverstellung, Bestell-Nr.: HK-2065/3H, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Baltic,
sowie die weiteren Zubehör- und Ausstattungskomponenten:
- Zwei Stück Seitengitter, steck- und abnehmbar, Bestell-Nr.: SG-1000.
HK-2065/3E, FS-1, LR-75
HK-2065/3E, FS-1, LR-75
HK-2065/3E, FS-1, LR-75
HK-2065/3E, FS-1, LR-75
HK-2065/3E, FS-1, LR-75
HK-2065/3E, FS-1, LR-75
HK-2065/3E, FS-1, LR-75
HK-2065/3E, FS-1, LR-75
HK-2065/3E, FS-1, BH-2511, BHG-600, LR-75
HK-2065/3E, FS-1, BH-2511, BHG-600, LR-75

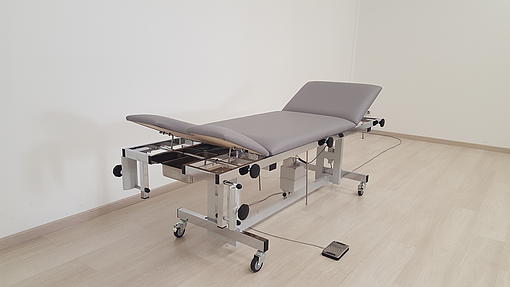

Die Fotos zeigen die kombinierte Multifunktionsliege mit elektromotorischer Höhenverstellung, Bestell-Nr.: HK-2065/3E, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Grau,
sowie teilweise die weiteren Zubehör- und Ausstattungskomponenten:
- Paar Beinhalter nach Göpel, Bestell-Nr.: BHG-600, statt der Beinhalter mit Kunststoffschalen (Bestell-Nr.: BH-2511),
- Ansteuerung der elektromotorischen Höhenverstellung per Fußschalter (statt Handschalter), Bestell-Nr.: FS-1, und
- Satz Laufrollen, Ø 75 mm, Bestell-Nr.: LR-75, für Liegenhöhe 650 – 850 mm.
HK-2065/3E, Fußschalter, LR-125, OPS-60/A, OPS-100/A, BKO-2522, RL-2060/BK
HK-2065/3E, Fußschalter, LR-125, OPS-60/A, OPS-100/A, BKO-2522, RL-2060/BK
HK-2065/3E, Fußschalter, LR-125, OPS-60/A, OPS-100/A, BKO-2522, RL-2060/BK
HK-2065/3E, Fußschalter, LR-125, OPS-60/A, OPS-100/A, BKO-2522, RL-2060/BK
HK-2065/3E, Fußschalter, LR-125, OPS-60/A, OPS-100/A, BKO-2522, RL-2060/BK
HK-2065/3E, Fußschalter, LR-125, OPS-60/A, OPS-100/A, BKO-2522, RL-2060/BK
HK-2065/3E, Fußschalter, LR-125, OPS-60/A, OPS-100/A, BKO-2522, RL-2060/BK
Die Fotos zeigen die Multifunktionsliege, Bestell-Nr.: HK-2065/3E, ohne Beckenausschnitte im Polster und Polsterrahmen, mit einer Liegenbreite von 800 mm und einer Polsterstärke von 84 mm, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: VOWAled Pisa Petrol 003340 (Sonderfarbe),
sowie teilweise die weiteren Zubehör-und Ausstattungskomponenten:
- Ansteuerung der Höhenverstellung per Fußschalter,
- Satz Laufrollen, Ø 125 mm, Bestell-Nr.: LR-125, für Liegenhöhe 650 – 850 mm,
- Stück OP-Schiene, 600 mm lang, Bestell-Nr.: OPS-60/A, mittig an der Querseite des Polsterrahmens am Fußende montiert,
- Paar OP-Schienen, 1.000 mm lang, Bestell-Nr.: OPS-100/A, seitlich an den Längsseiten des Polsterrahmens montiert, beginnend Mitte Fußteil Richtung Kopfende,
- Paar Befestigungskloben, Bestell-Nr.: BKO-2522 (statt BKM-2512), und
- Paar Ringarmlehnen, Bestell-Nr.: RL-2060/BK.
