Tables d'examen avec réglage hydraulique de la hauteur (mécanisme en ciseaux)
Table d'examen à hauteur réglable hydrauliquement, avec une très grande plage de réglage.
Tables d'examen avec réglage hydraulique de la hauteur (grande course grâce au mécanisme en ciseaux)
Les tables d'examen en 2 plans avec réglage hydraulique de la hauteur sont également disponibles avec une course extra-large. La plage de réglage de 480 mm est obtenue par un mécanisme en ciseaux.
Le système hydraulique, qui peut être utilisé indépendamment du réseau électrique, est actionné par la pompe à pied intégrée. En abaissant le levier, le cadre de sellerie peut être réglé vers le haut. Pour l'abaisser, il faut soulever le levier à pédale avec le pied.
La table d'examen peut être abaissée jusqu'à la hauteur d'un fauteuil roulant. Dans la position la plus basse, le bord supérieur de la sellerie se trouve à environ 500 mm. Ces tables d'examen à réglage hydraulique de la hauteur d'AGA Sanitätsartikel sont donc particulièrement adaptées aux personnes âgées, infirmes ou handicapées.
Ces tables d'examen sont disponibles en deux versions de châssis (laqué et chromé) ainsi qu'en trois largeurs (650 mm, 800 mm et 1000 mm).
Caractéristiques
- Le système hydraulique est actionné par la pompe à pied intégrée. Le réglage de la hauteur peut bien sûr être effectué sans grand effort, même avec des patients plus lourds (jusqu'à 200 kg). Pour pouvoir actionner le système hydraulique des deux côtés, il est possible de monter une autre pédale. Celle-ci est disponible contre un supplément (Réf. : FPH-10).
- Les tables d'examen avec une grande plage de réglage (500 - 980 mm) sont disponibles en trois largeurs :
- Largeur 650 mm, Réf. : H-U 1065/Y 980 et H-U 2065/Y 980,
- Largeur 800 mm, Réf. : H-EKG 1080/Y 980 et H-EKG 2080/Y 980,
- Largeur 1000 mm, Réf. : H-GYMK 10100/Y 980 et H-GYMK 20100/Y 980.
- La stabilité et la robustesse sont assurées par les goussets dans les angles du cadre.
- Les diagonales du bâti et le cadre inférieur sont en acier nu laqué.
- Les profilés du cadre de sellerie sont :
- En acier nu laqué, Réf. : H-U 1065/Y 980, H-EKG 1080/Y 980 et H-GYMK 10100/Y 980,
- En acier nu chromé, Réf. : H-U 2065/Y 980, H-EKG 2080/Y 980 et H-GYMK 20100/Y 980.
- Les épaisseurs des deux sections rembourrées (repose-tête et surface de couchage) sont de 64 mm chacune.
- Le repose-tête est réglable en continu jusqu'à +40°. Le blocage se fait par une poignée de serrage et un mécanisme à serrage de tige.
Détails techniques
| Largeur de table 650 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Référence | H-U 1065/Y 980 | H-U 2065/Y 980 | ||||||
| Cadre | Laqué | Chrome | ||||||
| Longueur Repose-tête / plan de table | 1900 mm 500 / 1400 mm | |||||||
| Largeur | 650 mm | |||||||
| Réglage en hauteur | 500 - 980 mm (hydraulique) | |||||||
| Sections rembourrées | En 2 plans | |||||||
| Épaisseur de sellerie | 64 mm | |||||||
| Réglage du repose-tête | +40° (tiges de serrage) | |||||||
| Capacité de charge | 200 kg | |||||||
| Largeur de table 800 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Référence | H-EKG 1080/Y 980 | H-EKG 2080/Y 980 | ||||||
| Cadre | Laqué | Chrome | ||||||
| Longueur Repose-tête / plan de table | 1900 mm 500 / 1400 mm | |||||||
| Largeur | 800 mm | |||||||
| Réglage en hauteur | 500 - 980 mm (hydraulique) | |||||||
| Sections rembourrées | En 2 plans | |||||||
| Épaisseur de sellerie | 64 mm | |||||||
| Réglage du repose-tête | +40° (tiges de serrage) | |||||||
| Capacité de charge | 200 kg | |||||||
Dans les tableaux ci-dessus, le cadre est défini uniquement par la nature du cadre de sellerie. Le cadre de sol et les traverses ne sont disponibles qu'en version laquée.
La version standard comprend :
- Protections de sol (capuchons à emboîter) sur les quatre pieds réglables.
Nous proposons en standard le laquage coloré des cadres dans les trois teintes suivantes (voir la carte de sélection des couleurs des cadres) :
- gris clair (RAL 7035)
- aluminium blanc (RAL 9006)
- blanc pur (RAL 9010).
La finition de haute qualité a un aspect brillant. Elle est résistante aux désinfectants et facile à nettoyer.
D'autres couleurs sont bien sûr également disponibles. Veuillez nous indiquer la couleur RAL souhaitée afin que nous puissions déterminer les coûts supplémentaires correspondants. Veuillez toutefois noter que ces produits sont alors considérés comme des variantes de produits sans droit de retour.
Les revêtements en cuir synthétique que nous utilisons se caractérisent par leur résistance à la déchirure, leur durabilité, leur longévité et leurs bonnes propriétés de nettoyage ainsi que leur résistance aux désinfectants.
Nous utilisons une sélection (de couleurs) de revêtements en cuir synthétique de VOWAled Pisa (Vowalon). Vous trouverez le nuancier ici.
Il est également possible d'utiliser des revêtements en cuir synthétique d'autres fabricants ou d'autres couleurs (variantes de produits sans retour possible). Après accord préalable, veuillez nous envoyer les références correspondantes.
Le revêtement en cuir synthétique noir conducteur d'électricité (avec prise d'équipotentialité sur le cadre) est disponible moyennant un supplément de prix. Il est déjà inclus dans le prix des tables d'opération et des tables multifonctions.
A télécharger
pdf | 2 Mo
Galeries de photos
H-U 1065/Y 980
H-U 1065/Y 980
Les photos montrent la table d'examen à réglage hydraulique de la hauteur, Réf. : H-U 1065/Y 980, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : bouleau.
H-U 1065/Y 980, LR/Z-125
H-U 1065/Y 980, LR/Z-125
H-U 1065/Y 980, LR/Z-125
Les photos montrent la table d'examen à réglage hydraulique de la hauteur, Réf. : H-U 1065/Y 980, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : bleu,
ainsi que les autres accessoires et options d'équipement :
- Base mobile sur roulettes à réglage centralisé, roulettes Ø 125 mm, Réf. : LR/Z-125.
Accessoires & options supplémentaires
Référence | Description |
|---|---|
| FPH-10 | Levier au pied, avec arbre de transmission et pièce de liaison. Il est ainsi possible de commander le réglage hydraulique de la hauteur des deux côtés. |
| GS-1710 EfGS | Découpe du visage dans le rembourrage du repose-tête, ovale, dimensions env. 205 x 105 mm (L x l), ne peut pas être ajoutée ultérieurement. Insert rembourré pour fermer la découpe du visage, ovale, dimensions env. 200 x 100 mm (L x l), voir couleurs de sellerie. |
| KVG | Réglage du repose-tête par vérin à gaz (au lieu du mécanisme à serrage de tige), la commande peut être effectuée d'une seule main, le bouton de déclenchement se trouve directement sur le rembourrage du repose-tête. Un montage ultérieur n'est pas possible. |
| LR-75 LR-125 | Jeu de roulettes, roulettes Ø 75 mm. Jeu de roulettes, roulettes Ø 125 mm. Quatre roulettes pivotantes, deux roulettes sont totalement verrouillables. Un montage ultérieur n'est pas possible. |
| LR/Z-125 | Base mobile sur roulettes à réglage centralisé, roulettes doubles pivotantes Ø 125 mm, les quatre roulettes offrent d'excellentes propriétés de roulement et sont reliées entre elles par des tiges, système de verrouillage centralisé avec pédales placées en diagonale à la tête et au pied, faciles à utiliser et avec des repères de couleur (vert = la table peut rouler, rouge = la table est bloquée). Un montage ultérieur n'est pas possible. |
| OPS-40/A OPS-60/A OPS-100/A OPS-140/A OPS-170/A | Rails normalisés, longueur env. 400 mm. Rails normalisés, longueur env. 600 mm. Rails normalisés, longueur env. 1000 mm. Rails normalisés, longueur env. 1400 mm. Rails normalisés, longueur env. 1700 mm. Vendus par paire, en acier CrNi, dimensions env. 25 x 10 mm, pour le montage sur le cadre de la table, à env. 13,5 mm du cadre de la table/de la partie supérieure avec 2 (ou 3) entretoises. Un montage ultérieur n'est pas possible. |
P-2065/A | Porte-rouleau de papier, pour tables de largeur 650 mm. |
Les accessoires mentionnés précédemment ne sont qu'une petite sélection. Les accessoires suivants sont également disponibles : tige porte-sérum, protection périphérique contre les chocs, aides au positionnement, dispositif de déplacement sur roulettes, sangles pour patients, barrières latérales amovibles ou pivotantes, réglage de la position de choc / Trendelenburg, anneaux déflecteurs muraux dans les quatre coins de la table.
Variantes de produit
En tant que fabricant, nous sommes en mesure d'adapter nos produits à vos besoins individuels. Nous vous montrons ici des exemples de la manière dont nous avons réalisé les souhaits spécifiques de nos clients.
H-U 1065/Y 980, LR/Z-125
H-U 1065/Y 980, LR/Z-125
H-U 1065/Y 980, LR/Z-125
H-U 1065/Y 980, LR/Z-125
H-U 1065/Y 980, LR/Z-125
H-U 1065/Y 980, LR/Z-125
H-U 1065/Y 980, LR/Z-125
H-U 1065/Y 980, LR/Z-125

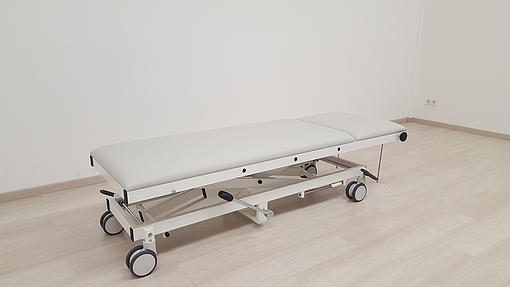

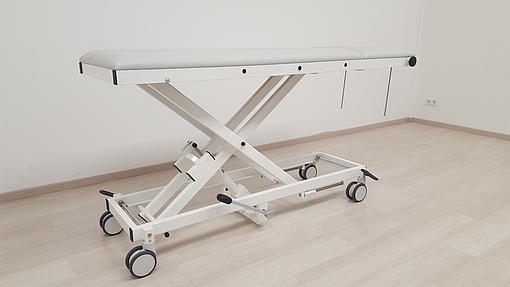

Les photos montrent la table d'examen à réglage hydraulique de la hauteur, Réf. : H-U 1065/Y 980, dans les couleurs :
- Cadre : blanc pur RAL 9010,
- Sellerie : gris clair,
ainsi que les autres accessoires et options d'équipement :
- Base mobile sur roulettes à réglage centralisé, roulettes Ø 125 mm, Réf. : LR/Z-125,
- Supports pour ajouter des barrières latérales de sécurité, les trous sont fermés par des capuchons.
Vous avez des questions ? N'hésitez pas à nous contacter !
Vous avez des questions sur nos produits ou nos services ? Vous souhaitez faire notre connaissance ? Nous sommes personnellement à votre disposition pour vous conseiller.
Vidéos de produits
Représentation et utilisation du réglage hydraulique de la hauteur sur la table de transport de patients pour IRM, Réf. : H-AWL 3065/Y 980VA, équipée d'une tige porte-sérum, Réf. : INF-1720/VA, et d'un porte-rouleau de papier, Réf. : P-3050/A, ainsi que de la manipulation de la barrière latérale par mécanisme pivotant et la possibilité de déplacement de la table.
Représentation et utilisation du réglage du repose-tête en continu par mécanisme à serrage de tige, Réf. : EKA-1065/AA.
