Table d'examen avec réglage électrique de la hauteur (mécanisme en ciseaux)
Table d'examen réglable en hauteur par moteur électrique avec une très grande plage de réglage par mécanisme en ciseaux
Table d'examen avec réglage de la hauteur par moteur électrique (grande course grâce au mécanisme en ciseaux)
Les tables d'examen en 2 plans réglables en hauteur par moteur électrique sont également disponibles avec une course extra-large. La plage de réglage de 430 mm est obtenue par un mécanisme en ciseaux.
La commande du moteur, par interrupteur manuel ou à pied, est la manière la plus facile et la plus confortable de déclencher et d'utiliser un réglage en hauteur. Une prise de courant (de préférence une prise de sol) pour le branchement électrique est souhaitable à proximité de la table d'examen.
La table d'examen peut être abaissée jusqu'à la hauteur d'un fauteuil roulant. Dans la position la plus basse, le bord supérieur des coussins se trouve à environ 500 mm. Ces tables d'examen à hauteur réglable par moteur électrique d'AGA Sanitätsartikel sont donc particulièrement adaptées aux personnes âgées, infirmes ou handicapées.
Les tables d'examen avec réglage électrique de la hauteur sont disponibles en trois versions de châssis (laqué, chromé et acier inoxydable) ainsi que trois largeurs (650 mm, 800 mm et 1000 mm).
Caractéristiques
- Le réglage en hauteur (500 - 930 mm) est assuré par un moteur électrique silencieux, sans entretien et protégé contre les projections d'eau, qui est commandé par un interrupteur manuel (ou - sans supplément de prix - par une pédale). Le système de réglage est équipé d'un verrouillage des touches. Valeurs de connexion du moteur : 230V, 50/60 Hz., 3,7A, 850W, IPX4, v=11mm/s, 10000N.
- Les tables d'examen avec réglage électrique de la hauteur sont disponibles en trois largeurs :
- Largeur 650 mm, Réf. : H-U 1065/E 930 et H-U 2065/E 930,
- Largeur 800 mm, Réf. : H-EKG 1080/E 930 et H-EKG 2080/E 930,
- Largeur 1000 mm, Réf. : H-GYMK 10100/E 930 et H-GYMK 20100/E 930.
- La stabilité et la robustesse sont assurées par les goussets dans les angles du cadre.
- Les diagonales du bâti et le cadre inférieur sont en acier nu laqué.
- Les profilés du cadre de sellerie sont :
- En acier nu laqué, Réf. : H-U 1065/E 930, H-EKG 1080/E 930 et H-GYMK 10100/E 930,
- En acier nu chromé, Réf. : H-U 2065/E 930, H-EKG 2080/E 930 et H-GYMK 20100/E 930.
- Les épaisseurs des deux sections rembourrées (repose-tête et surface de couchage) sont de 64 mm chacune.
- Le repose-tête peut être réglé en continu jusqu'à +40°. Le blocage se fait par une poignée de serrage et un mécanisme à serrage de tige.
Détails techniques
| Largeur de table 650 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Référence | H-U 1065/E 930 | H-U 2065/E 930 | ||||||
| Cadre | Laqué | Chrome | ||||||
| Longueur Repose-tête / plan de table | 1900 mm 500 / 1400 mm | |||||||
| Largeur | 650 mm | |||||||
| Réglage en hauteur | 500 - 930 mm (moteur électrique) | |||||||
| Sections rembourrées | En 2 plans | |||||||
| Épaisseur de sellerie | 64 mm | |||||||
| Réglage du repose-tête | +40° (tiges de serrage) | |||||||
| Capacité de charge | 200 kg | |||||||
| Largeur de table 800 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Référence | H-EKG 1080/E 930 | H-EKG 2080/E 930 | ||||||
| Cadre | Laqué | Chrome | ||||||
| Longueur Repose-tête / plan de table | 1900 mm 500 / 1400 mm | |||||||
| Largeur | 800 mm | |||||||
| Réglage en hauteur | 500 - 930 mm (moteur électrique) | |||||||
| Sections rembourrées | En 2 plans | |||||||
| Épaisseur de sellerie | 64 mm | |||||||
| Réglage du repose-tête | +40° (tiges de serrage) | |||||||
| Capacité de charge | 200 kg | |||||||
Dans les tableaux ci-dessus, le cadre est défini uniquement par la nature du cadre de sellerie. Le cadre de sol et les traverses ne sont disponibles qu'en version laquée.
La version standard comprend :
- Protections de sol (capuchons à emboîter) sur les quatre pieds réglables.
Nous proposons en standard le laquage coloré des cadres dans les trois teintes suivantes (voir la carte de sélection des couleurs des cadres) :
- gris clair (RAL 7035)
- aluminium blanc (RAL 9006)
- blanc pur (RAL 9010).
La finition de haute qualité a un aspect brillant. Elle est résistante aux désinfectants et facile à nettoyer.
D'autres couleurs sont bien sûr également disponibles. Veuillez nous indiquer la couleur RAL souhaitée afin que nous puissions déterminer les coûts supplémentaires correspondants. Veuillez toutefois noter que ces produits sont alors considérés comme des variantes de produits sans droit de retour.
Les revêtements en cuir synthétique que nous utilisons se caractérisent par leur résistance à la déchirure, leur durabilité, leur longévité et leurs bonnes propriétés de nettoyage ainsi que leur résistance aux désinfectants.
Nous utilisons une sélection (de couleurs) de revêtements en cuir synthétique de VOWAled Pisa (Vowalon). Vous trouverez le nuancier ici.
Il est également possible d'utiliser des revêtements en cuir synthétique d'autres fabricants ou d'autres couleurs (variantes de produits sans retour possible). Après accord préalable, veuillez nous envoyer les références correspondantes.
Le revêtement en cuir synthétique noir conducteur d'électricité (avec prise d'équipotentialité sur le cadre) est disponible moyennant un supplément de prix. Il est déjà inclus dans le prix des tables d'opération et des tables multifonctions.
A télécharger
pdf | 2 Mo
Galeries de photos
H-EKG 1080/E 930
H-EKG 1080/E 930
H-EKG 1080/E 930
H-EKG 1080/E 930
H-EKG 1080/E 930
H-EKG 1080/E 930

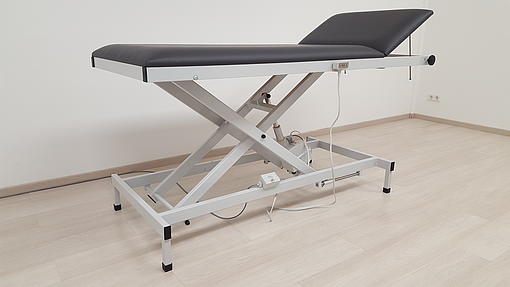

Les photos montrent la table d'examen avec réglage électrique de la hauteur, Réf. : H-EKG 1080/E 930, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : noir.
H-U 1065/E 930, LR-75, P-2065/A
H-U 1065/E 930, LR-75, P-2065/A
H-U 1065/E 930, LR-75, P-2065/A
H-U 1065/E 930, LR-75, P-2065/A
H-U 1065/E 930, LR-75, P-2065/A
Les photos montrent la table d'examen avec réglage de la hauteur par moteur électrique, Réf. : H-U 1065/E 930, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : gris clair
ainsi que les autres accessoires et options d'équipement :
- Jeu de roulettes, roulettes Ø 75 mm, Réf. : LR-75,
- Porte-rouleau de papier, Réf. : P-2065/A.
Accessoires & options supplémentaires
Référence | Description |
|---|---|
| GS-1710 EfGS | Découpe du visage dans le rembourrage du repose-tête, ovale, dimensions env. 205 x 105 mm (L x l), ne peut pas être ajoutée ultérieurement. Insert rembourré pour fermer la découpe du visage, ovale, dimensions env. 200 x 100 mm (L x l), voir couleurs de sellerie. |
| KVG | Réglage du repose-tête par vérin à gaz (au lieu du mécanisme à serrage de tige), la commande peut être effectuée d'une seule main, le bouton de déclenchement se trouve directement sur le rembourrage du repose-tête. Un montage ultérieur n'est pas possible. |
| LR-75 LR-125 | Jeu de roulettes, roulettes Ø 75 mm. Jeu de roulettes, roulettes Ø 125 mm. Quatre roulettes pivotantes, deux roulettes sont totalement verrouillables. Un montage ultérieur n'est pas possible. |
| LR/Z-125 | Base mobile sur roulettes à réglage centralisé, roulettes doubles pivotantes Ø 125 mm, les quatre roulettes offrent d'excellentes propriétés de roulement et sont reliées entre elles par des tiges, système de verrouillage centralisé avec pédales placées en diagonale à la tête et au pied, faciles à utiliser et avec des repères de couleur (vert = la table peut rouler, rouge = la table est bloquée). Un montage ultérieur n'est pas possible. |
| OPS-40/A OPS-60/A OPS-100/A OPS-140/A OPS-170/A | Rails normalisés, longueur env. 400 mm. Rails normalisés, longueur env. 600 mm. Rails normalisés, longueur env. 1000 mm. Rails normalisés, longueur env. 1400 mm. Rails normalisés, longueur env. 1700 mm. Vendus par paire, en acier CrNi, dimensions env. 25 x 10 mm, pour le montage sur le cadre de la table, à env. 13,5 mm du cadre de la table/de la partie supérieure avec 2 (ou 3) entretoises. Un montage ultérieur n'est pas possible. |
P-2065/A | Porte-rouleau de papier, pour tables de largeur 650 mm. Porte-rouleau de papier, pour tables de largeur 800 mm. Chromé, avec de kits de montage, composé de deux fixations (tube d'acier carré 30 x 30 x 2 mm, longueur env. 150 mm), deux équerres, deux colliers et d'une barre porte-rouleau de papier (longueur 615 / 795 mm, Ø 20 x 1 mm), pour un montage sur le cadre de sellerie. |
Les accessoires mentionnés précédemment ne sont qu'une petite sélection. Les accessoires suivants sont également disponibles : tige porte-sérum, protection périphérique contre les chocs, aides au positionnement, dispositif de déplacement sur roulettes, sangles pour patients, barrières latérales amovibles ou pivotantes, réglage de la position de choc / Trendelenburg, anneaux déflecteurs muraux dans les quatre coins de la table.
Variantes de produits
En tant que fabricant, nous sommes en mesure d'adapter nos produits à vos besoins individuels. Nous vous montrons ici des exemples de la manière dont nous avons réalisé les souhaits spécifiques de nos clients.
H-U 2065/E 930, KVG, SL-AWL
H-U 2065/E 930, KVG, SL-AWL
H-U 2065/E 930, KVG, SL-AWL
H-U 2065/E 930, KVG, SL-AWL
H-U 2065/E 930, KVG, SL-AWL
H-U 2065/E 930, KVG, SL-AWL
H-U 2065/E 930, KVG, SL-AWL
H-U 2065/E 930, KVG, SL-AWL

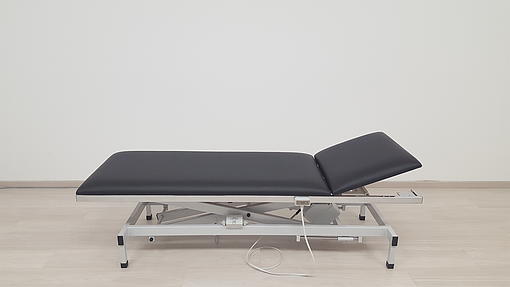

Les photos montrent la table d'examen avec réglage électrique de la hauteur, Réf. : H-U 2065/E 930, dans les couleurs :
- Cadre de sellerie : chrome,
- Cadre : gris clair RAL 7035,
- Sellerie : noir
ainsi que les autres accessoires et options d'équipement :
- Réglage du repose-tête par vérin à gaz, Réf. KVG,
- Réglage de la position de choc / Trendelenburg, Réf. : SL-AWL.
H-EKG 2080/E 930, P-2080/A
H-EKG 2080/E 930, P-2080/A
H-EKG 2080/E 930, P-2080/A
H-EKG 2080/E 930, P-2080/A
H-EKG 2080/E 930, P-2080/A
H-EKG 2080/E 930, P-2080/A
Les photos montrent la table d'examen avec réglage électrique de la hauteur, Réf. : H-EKG 2080/E 930, dans les couleurs :
- Cadre de sellerie : chrome,
- Cadre : gris clair RAL 7035,
- Sellerie : Parotega NF Marsala F6461765 (revêtement d'autre marque, à la demande du client)
ainsi que les autres accessoires et options d'équipement :
- Porte-rouleau de papier, Réf. : P-2080/A.
H-U 1065/E 930, position basse de la tête, SG-1000/1
H-U 1065/E 930, position basse de la tête, SG-1000/1
H-U 1065/E 930, position basse de la tête, SG-1000/1
H-U 1065/E 930, position basse de la tête, SG-1000/1
H-U 1065/E 930, position basse de la tête, SG-1000/1
H-U 1065/E 930, position basse de la tête, SG-1000/1

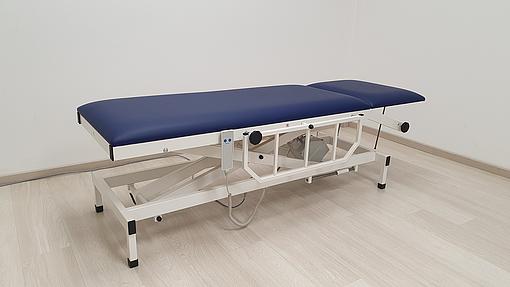

Les photos montrent la table d'examen avec réglage électrique de la hauteur, Réf. : H-U 1065/E 930, dans les couleurs :
- Cadre : blanc pur RAL 9010,
- Sellerie : bleu
ainsi que les autres accessoires et options d'équipement :
- Position basse de la tête -20°/ +40°,
- Barrière latérale de sécurité, Réf. : SG-1000/1.
