Tables d'examen multifonctions AGA-UNI-MED et AGA-DUO-LIFTO-MED

Tables d'examen multifonctions avec réglages électriques de la hauteur et de l'inclinaison et de nombreux accessoires et options

AGA-UNI-MED et AGA-DUO-LIFTO-MED - Tables d'examen multifonctions avec réglages électriques

Les tables d'examen multifonctions AGA-UNI-MED, Réf. : A-2065/EE, et AGA-DUO-LIFTO-MED, Réf. : H-U 2065/3EE, sont équipées de deux moteurs électriques qui permettent de commander et de régler la hauteur et l'inclinaison du cadre de sellerie. Les trois sections rembourrées permettent un positionnement optimal du patient grâce à leurs nombreuses possibilités d'ajustement et de réglage.

Les rails normalisés de 1720 mm de long, qui se trouvent sur le côté du cadre de sellerie chromé, permettent non seulement de fixer les composants compris dans la livraison, mais aussi d'autres options d'équipement et accessoires.

Les tables d'examen multifonctions d'AGA Sanitätsartikel trouvent leur place non seulement dans les cabinets de médecine générale, mais aussi dans les cabinets de chirurgie, de gynécologie, de proctologie et de rectoscopie, ainsi que dans les hôpitaux et divers établissements médicaux.

AGA-UNI-MED Multifunktionsliege A-2065/EE — Table d'examen multifonctions avec réglages électriques de la hauteur et de l'inclinaison AGA-UNI-MED, Réf. : A-2065/EE

Caractéristiques

Les réglages de la hauteur et de l'inclinaison sont commandés par un moteur électrique. Le mécanisme de réglage de la hauteur de l'AGA-UNI-MED est équipé de guides carrés doubles de précision.
Les entraînements électriques utilisés sur AGA-UNI-MED, qui ne nécessitent aucun entretien et sont extrêmement silencieux, sont commandés par une pédale (ou - sans supplément de prix - par une commande manuelle). Les systèmes de réglage sont équipés de blocages des touches. Valeurs de connexion par moteur : 230V, 50/60 Hz, 3,7A, 850W, IPX4, v=11mm/s, 10000N.
Les deux colonnes de levage (entraînements électriques basse tension) de l'AGA-DUO-LIFTO-MED, qui se distinguent par leur fonctionnement silencieux, sont en métal léger anodisé. Elles sont pilotées par un transformateur et commandées par un commutateur manuel à six touches. La télécommande est multitâche, elle permet de régler simultanément la hauteur et l'inclinaison. Valeurs de connexion par moteur : 230V, 50/60Hz, 6,0A, 240W, IPX6, v=16mm/s, 2 x 1000N.
Réglage des positions de Trendelenburg et d'anti-Tendelenburg.
La stabilité et la robustesse sont assurées par les goussets dans les coins du cadre.
Une grande stabilité est garantie par le large cadre de sol, qui est équipé de pieds de nivellement.
Le cadre de sellerie est chromé. Le cadre de sol est également chromé sur l'AGA-UNI-MED et en acier nu laqué sur l'AGA-DUO-LIFTO-MED.
Sur le cadre de sellerie, une paire de rails normalisés en acier inoxydable, dimensions 25 x 10 mm, longueur 1720 mm, est fixée latéralement pour recevoir des composants accessoires.
Les épaisseurs des trois sections rembourrées (tête, milieu et pieds) sont de 64 mm chacune.
Des découpes sont pratiquées dans la sellerie et le cadre de sellerie à l'extrémité des pieds. C'est dans cette zone que se trouve le bac en acier inoxydable compris dans la livraison, dimensions 300 x 200 x 65 mm (L x l x H).
Le réglage du repose-tête, de la partie centrale et du repose-pied se fait en continu. Le blocage se fait par une poignée de serrage et un mécanisme à serrage de tige.

Détails techniques

	AGA-UNI-MED	AGA-DUO-LIFTO-MED
Référence	A-2065/EE	H-U 2065/3EE
Cadre	Chrome
Longueur Tête / dossier / pieds	1900 mm 500 / 1050 / 350 mm
Largeur	650 mm (710 mm avec rails normalisés)
Réglages en hauteur	650 - 850 mm (moteur électrique)	600 - 850 mm (moteurs électriques)
Sections rembourrées	En 3 plans
Épaisseur de sellerie	64 mm
Réglage du repose-tête	+40° (tiges de serrage)
Réglage du dossier	+30° (vérin à gaz)
Réglage du repose-pieds	+30° (tiges de serrage)
Réglages Trendelenburg	25° (moteur électrique)	15° (moteurs électriques)
Réglages anti-Trendelenburg	25° (moteur électrique)	15° (moteurs électriques)
Capacités de charge	200 kg	150 kg

Seule la nature du cadre de sellerie est définie comme cadre dans le tableau ci-dessus. Sur l'AGA-UNI-MED, le cadre de sol est chromé et le revêtement en métal est laqué. Le cadre de sol de l'AGA-DUO-LIFTO-MED est laqué.

La version standard comprend :

Une paire de rails normalisés fixés latéralement au cadre de sellerie.
Une paire de supports de jambes avec coques en plastique.
Une paire de pinces de fixation.
Des découpes dans le coussin de pied et le cadre de sellerie.
Un bac en acier inoxydable avec support.
Un porte-rouleau de papier vissé à la tête du cadre de sellerie.
Un cadre de sol avec des pieds de nivellement.
La pédale ou la commande manuelle.

Nous proposons en standard le laquage coloré des cadres dans les trois teintes suivantes (voir la carte de sélection des couleurs des cadres) :

gris clair (RAL 7035)
aluminium blanc (RAL 9006)
blanc pur (RAL 9010).

La finition de haute qualité a un aspect brillant. Elle est résistante aux désinfectants et facile à nettoyer.

D'autres couleurs sont bien sûr également disponibles. Veuillez nous indiquer la couleur RAL souhaitée afin que nous puissions déterminer les coûts supplémentaires correspondants. Veuillez toutefois noter que ces produits sont alors considérés comme des variantes de produits sans droit de retour.

Les revêtements en cuir synthétique que nous utilisons se caractérisent par leur résistance à la déchirure, leur durabilité, leur longévité et leurs bonnes propriétés de nettoyage ainsi que leur résistance aux désinfectants.

Nous utilisons une sélection (de couleurs) de revêtements en cuir synthétique de VOWAled Pisa (Vowalon). Vous trouverez le nuancier ici.

Il est également possible d'utiliser des revêtements en cuir synthétique d'autres fabricants ou d'autres couleurs (variantes de produits sans retour possible). Après accord préalable, veuillez nous envoyer les références correspondantes.

Le revêtement en cuir synthétique noir conducteur d'électricité (avec prise d'équipotentialité sur le cadre) est disponible moyennant un supplément de prix. Il est déjà inclus dans le prix des tables d'opération et des tables multifonctions.

A télécharger

Tables multifonctions dans le catalogue AGA

Tables multifonctions et accessoires

pdf | 1 Mo

Galeries de photos

A-2065/EE

Les photos montrent la table d'examen multifonctions AGA-UNI-MED, Réf. : A-2065/EE, dans les couleurs :

Cadre : gris clair RAL 7035,
Sellerie : bois de rose.

[Translate to Französisch:]

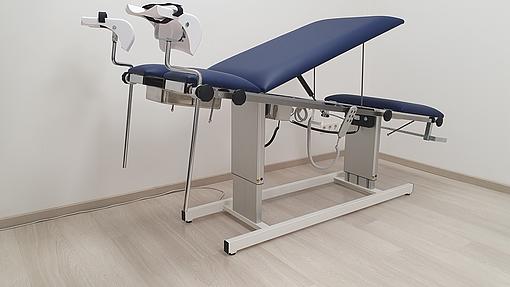

Les photos montrent la table d'examen multifonctions AGA-DUO-LIFTO-MED, Réf. : H-U 2065/3EE, dans les couleurs :

Cadre : blanc pur RAL 9010,
Sellerie : bleu.

Accessoires & options supplémentaires

Référence	Description
A-2047	Support de bras, pivotant, noir, coque de bras en mousse PU, dimensions env. 400 x 120 mm (L x l), avec 2 fermetures velcro pour fixer le bras sur la coque de bras, support chromé avec fixation pour rail normalisé.
BHG-600	Paire de supports de jambes selon Göpel, chromés, avec articulations à rotule, tiges avec deux coudes à 90°, tube rond Ø 18 mm, supports en mousse PU noire, sangles en cuir synthétique cousu avec des fermetures velcro pour fixer les jambes aux supports, pinces de fixation pour rails normalisés nécessaires.
BKG-600	Paire de pinces de fixation selon Göpel, pour rails normalisés (dimensions 25 x 10 mm), chromées, pour tiges de support de jambes Ø 18 mm. Les porte-jambes peuvent être réglés en hauteur et en inclinaison à l'aide d'anneaux dentés et fixés à l'aide d'un mécanisme de serrage.
GS-1710 EfGS	Découpe pour le visage dans le rembourrage du repose-tête, ovale, dimensions env. 205 x 105 mm (L x l), ne peut pas être ajoutée ultérieurement. Insert de rembourrage pour fermer la découpe pour le visage, ovale, dimensions env. 200 x 100 mm (L x l), voir couleurs de sellerie.
INF-30170/BKO	Porte-sérum, en acier CrNi, tige de perfusion de longueur 1700 mm, tube rond Ø 18 mm, croisillon pour bouteilles avec 4 crochets, avec pince de fixation pour rail normalisé.
IT-3060	Table à instruments, acier CrNi, dimensions env. 600 x 400 mm (L x l), rebord latéral 15 mm, barre de réception Ø 18 mm, pinces de fixation pour rails normalisés nécessaires.
LR-75 LR-125	Jeu de roulettes, roulettes Ø 75 mm. Jeu de roulettes, roulettes Ø 125 mm. Quatre roulettes pivotantes, deux roulettes sont totalement verrouillables.
LR/Z-125	Base mobile sur roulettes à réglage centralisé, roulettes doubles pivotantes Ø 125 mm, les quatre roulettes offrent d'excellentes propriétés de roulement et sont reliées entre elles par des tiges, système de verrouillage centralisé avec pédales placées en diagonale à la tête et au pied, faciles à utiliser et avec des repères de couleur (vert = table prête à être déplacée, rouge = table bloquée). Un montage ultérieur n'est pas possible.

Les accessoires mentionnés ci-dessus ne sont qu'une petite sélection. Les accessoires suivants sont également disponibles : sangle de poignet, sangle pour le corps, pied à perfusion, support de colposcope, aides au positionnement, base mobile sur roulettes à réglage centralisé, rails normalisés, rouleau de rectoscopie, accoudoirs circulaires.

Vers les autres accessoires

Variantes de produit

En tant que fabricant, nous sommes en mesure d'adapter nos produits à vos besoins individuels. Nous vous montrons ici des exemples de la manière dont nous avons réalisé les souhaits spécifiques de nos clients.

H-U 2065/3EE

Les photos montrent la table d'examen multifonctions AGA-DUO-LIFTO-MED, Réf. : H-U 2065/3EE, avec une sellerie de largeur 800 mm et d'épaisseur 85 mm, dans les couleurs :

Cadre : gris clair RAL 7035,
Sellerie : amande

ainsi que les autres accessoires et options d'équipement :

Paire de supports de jambes selon Göpel, Réf. : BHG-600, au lieu des supports de jambes avec coques en plastique (Réf. : BH-2511),
Paire de pinces de fixation selon Göpel, Réf. : BKG-600, au lieu des pinces de fixation standard (Réf. : BKO-2522).
