Tables d'échographie
L'échographie est l'utilisation d'ondes ultrasonores en médecine comme procédé d'imagerie pour l'examen de tissus organiques. Une table d'échographie spécialement conçue à cet effet, permettant un positionnement adéquat du patient, améliore la qualité des clichés.
Tables d'échographie
L'un des principaux avantages de l'échographie par rapport à la radiographie est l'innocuité des ondes sonores utilisées. Même les tissus sensibles, par exemple ceux des enfants à naître, ne sont pas endommagés. L'échographie permet d'examiner des organes tels que le foie et la vésicule biliaire, le pancréas et la rate. De côté, les reins peuvent être bien irradiés et observés. L'estomac et les intestins sont également faciles à examiner par ultrasons.
Les tables d'échographie d'AGA Sanitätsartikel sont disponibles avec un plan de couchage en deux ou trois parties et à une hauteur fixe. La position réglable de toit permet par exemple de soulager la colonne vertébrale. Ainsi, l'échographie permet également de bien visualiser les nerfs et la structure de la colonne vertébrale. Les injections guidées par sonographie dans les articulations vertébrales ou au niveau des racines nerveuses peuvent réduire les douleurs et permettre ainsi d'autres formes de traitement comme la physiothérapie.
Le réglage de la position basse de la tête sur la table d'échographie en trois plans permet une meilleure échographie de la thyroïde.
Les tables d'échographie sont disponibles en deux versions :
En 3 plans, Réf. : SO-ZK 1065/EE, où les trois sections rembourrées, réglables électriquement (jambes et dos) et manuellement (repose-tête), permettent une position horizontale ainsi que les positions Trendelenburg / anti-Tredelenburg, la position de toit et la position tête basse.
En 2 plans, Réf. : SO-1065, où les deux parties de la table, réglables par vérin à gaz, permettent une position horizontale ainsi que les positions de Trendelenburg / anti-Tredelenburg et la position de toit.
Caractéristiques
- Comme les parties rembourrées peuvent être activées séparément, il est possible de régler une position horizontale à partir de la position de toit en passant par les positions Trendelenburg ou anti-Trendelenburg.
- La grande largeur du cadre de sol garantit une grande stabilité. Les quatre pieds réglables sont munis de protections pour le sol (capuchons).
- L'épaisseur des sections rembourrées est de 64 mm.
- Les tables d'échographie ont une hauteur de 700 mm (lorsque les coussins sont à l'horizontale).
SO-ZK 1065/EE
- Les plans de couchage (les parties tête / dos et jambes) sont chacun réglés en continu en positif et en négatif (+20°/-17°) par un moteur électrique. Les commandes se font par pédale (ou - sans supplément de prix - par interrupteur manuel). Ces réglages peuvent bien sûr aussi être effectués avec des patients plus lourds (jusqu'à 200 kg). Les systèmes de réglage sont équipés de blocages des touches. Valeurs de connexion par moteur : 230V, 50/60 Hz, 3,7A, 850W, IPX4, v=11mm/s, 10000N.
- Le réglage du repose-tête est en continu +40°/-30°. Le blocage se fait par une poignée de serrage et un mécanisme à serrage de tige.
SO-1065
- Les deux moitiés de la table sont réglées en continu (+15°/-17°) au moyen de vérins à gaz et bloquées par des volants. Les positions d'examen nécessaires doivent être réglées au préalable, c'est-à-dire sans le patient.
Détails techniques
| Table d'échographie | |||||||
|---|---|---|---|---|---|---|---|
| Référence | SO-1065 | SO-ZK 1065/EE | |||||
| Longueur De la tête aux pieds | 1900 mm | 1900 mm 350 / 600 / 950 mm | |||||
| Largeur | 650 mm | ||||||
| Hauteur | 700 mm | ||||||
| Sections rembourrées | En 2 plans | En 3 plans | |||||
| Épaisseur de sellerie | 64 mm | ||||||
| Capacités de charge | 150 kg | 200 kg | |||||
| Réglage du repose-tête | - | -30°/+40° (tiges de serrage) | |||||
| Réglage des pieds et du dossier | -17°/+15° | -17°/+20° (moteurs électriques) | |||||
| Réglage Trendelenburg | 15° | 17° (moteurs électriques) | |||||
| Réglage anti-Trendelenburg | 15° | 17° (moteurs électriques) | |||||
La version standard comprend :
- Protections de sol (embouts à enfoncer) sur les quatre pieds réglables de la table.
Nous proposons en standard le laquage coloré des cadres dans les trois teintes suivantes (voir la carte de sélection des couleurs des cadres) :
- gris clair (RAL 7035)
- aluminium blanc (RAL 9006)
- blanc pur (RAL 9010).
La finition de haute qualité a un aspect brillant. Elle est résistante aux désinfectants et facile à nettoyer.
D'autres couleurs sont bien sûr également disponibles. Veuillez nous indiquer la couleur RAL souhaitée afin que nous puissions déterminer les coûts supplémentaires correspondants. Veuillez toutefois noter que ces produits sont alors considérés comme des variantes de produits sans droit de retour.
Les revêtements en cuir synthétique que nous utilisons se caractérisent par leur résistance à la déchirure, leur durabilité, leur longévité et leurs bonnes propriétés de nettoyage ainsi que leur résistance aux désinfectants.
Nous utilisons une sélection (de couleurs) de revêtements en cuir synthétique de VOWAled Pisa (Vowalon). Vous trouverez le nuancier ici.
Il est également possible d'utiliser des revêtements en cuir synthétique d'autres fabricants ou d'autres couleurs (variantes de produits sans retour possible). Après accord préalable, veuillez nous envoyer les références correspondantes.
Le revêtement en cuir synthétique noir conducteur d'électricité (avec prise d'équipotentialité sur le cadre) est disponible moyennant un supplément de prix. Il est déjà inclus dans le prix des tables d'opération et des tables multifonctions.
A télécharger
pdf | 1 Mo
Galeries de photos
SO-ZK 1065/EE
SO-ZK 1065/EE
Les photos montrent la table d'échographie, Réf. : SO-ZK 1065/EE, dans les couleurs :
- Cadre : gris clair RAL 7035 / blanc pur RAL 9010,
- Sellerie : bouleau / blanc.
SO-1065
La photo montre la table d'échographie, Réf. : SO-1065, dans les couleurs :
- Cadre : blanc pur RAL 9010,
- Sellerie : blanc.
Accessoires & options supplémentaires
Référence | Description |
|---|---|
| HRM-14 | Rouleau semi-circulaire, remplissage en mousse, dimensions Ø 200 x 400 mm, en cuir synthétique cousu, avec fermeture éclair, voir couleurs de sellerie. |
| KKM-16 | Cale de tête, remplissage en mousse, dimensions 450 x 400 x 80 / 10 mm (L x l x H), en cuir synthétique cousu, avec fermeture éclair, voir couleurs de sellerie. |
| LR-75 LR-125 | Jeu de roulettes, roulettes Ø 75 mm. Jeu de roulettes, roulettes Ø 125 mm. Quatre roulettes pivotantes, deux roulettes sont totalement verrouillables. |
| LR/Z-125 | Base mobile sur roulettes à réglage centralisé, roulettes doubles pivotantes Ø 125 mm, les quatre roulettes offrent d'excellentes propriétés de roulement et sont reliées entre elles par des tiges, système de verrouillage centralisé avec pédales placées en diagonale à la tête et au pied, faciles à utiliser et avec des repères de couleur (vert = table prête à être déplacée, rouge = table bloquée). Le montage ultérieur n'est pas possible. |
| NF-30 | Pieds de nivellement, jeu de 4 pièces, capuchons à enfoncer avec pieds de nivellement, pour tube d'acier carré 30 x 30 mm. |
| OPS-40/A OPS-60/A | Rails normalisés, longueur env. 400 mm. |
P-2065 | Porte-rouleau de papier, chromé, composé de deux équerres, de deux colliers et d'une barre porte-rouleau de papier (longueur 615 mm, Ø 20 x 1 mm), à monter sur les pieds de la table. |
RLM-20 | Rouleau pour les genoux, dimensions Ø 180 x 560 mm. |
Variantes de produits
En tant que fabricant, nous sommes en mesure d'adapter nos produits à vos besoins individuels. Nous vous montrons ici des exemples de la manière dont nous avons réalisé les souhaits spécifiques de nos clients.
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
Les photos montrent la table d'échographie, Réf. : SO-ZK 1065/EE, avec une largeur de 800 mm, une hauteur de 620 mm et dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : anthracite.
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE
SO-ZK 1065/EE

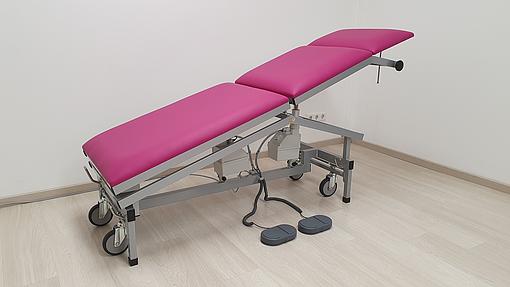

Les photos montrent la table d'échographie, Réf. : SO-ZK 1065/EE, avec une hauteur de 750 mm et dans les couleurs :
- Cadre : aluminium blanc RAL 9006,
- Sellerie : magenta
ainsi que les autres accessoires et options d'équipement :
- Système de mobilité sur roulettes rétractables, Ø 125 mm, Réf. : LR/F-125.
Vous avez des questions ? N'hésitez pas à nous contacter !
Vous avez des questions sur nos produits ou nos services ? Vous souhaitez faire notre connaissance ? Nous sommes personnellement à votre disposition pour vous conseiller.
Vidéos de produits
Représentation et utilisation du réglage du repose-tête en continu par mécanisme à serrage de tige, Réf. : EKA-1065/AA.
