Tables d'échocardiographie avec réglage hydraulique de la hauteur
A la recherche de tables d'échocardiographie avec un autre type de réglage en hauteur indépendant du réseau ? Les tables d'échocardiographie à réglage hydraulique sont la solution.
Tables d'échocardiographie avec réglage hydraulique de la hauteur
Vous cherchez une table d'échocardiographie dont la hauteur peut être réglée indépendamment du réseau électrique ? Comme avec les tables à réglage manuel de la hauteur à l'aide d'une manivelle, cette possibilité est aussi offerte par les tables d'échocardiographie à réglage hydraulique de la hauteur.
Le système hydraulique est commandé par la pompe à pied intégrée au centre. Pour régler le cadre de sellerie vers le haut, il suffit d'appuyer sur le levier avec le pied et pour abaisser le cadre de sellerie, de soulever le levier avec le pied.
Les tables d'échocardiographie sont disponibles deux types de cadre (laqué, chromé) ainsi qu'en deux largeurs (650 mm et 800 mm). Des découpes sont également pratiquées dans les plans de couchage.
Caractéristiques
- Pour éviter les mouvements de bascule et d'oscillation de la surface de table, ces tables d'échocardiographie à réglage hydraulique de la hauteur sont fabriquées avec des guides carrés doubles de précision. Ainsi, le réglage en hauteur s'effectue sans décalage latéral.
- Le système hydraulique est commandé par la pompe à pied intégrée au centre. Le réglage de la hauteur (650 - 850 mm) peut être effectué avec des patients plus lourds (jusqu'à 200 kg), sans grand effort. Pour pouvoir actionner le système hydraulique des deux côtés, il est possible de monter une autre pédale. Celle-ci est disponible contre un supplément (Réf. : FPH-10).
- Les tables d'échocardiographie avec réglage hydraulique de la hauteur sont disponibles en deux largeurs :
- Largeur 650 mm, Réf. : H-EKA 1065/Y et H-EKA 2065/Y,
- Largeur 800 mm, Réf. : H-EKA 1080/Y et H-EKA 2080/Y.
- Les deux largeurs de table ont des tailles de découpe différentes :
- Largeur de table 650 mm, dimensions de la découpe écho 315 x 250 mm (L x l),
- Largeur de table 800 mm, dimensions de la découpe écho 405 x 300 mm (L x l).
- La stabilité et la robustesse sont assurées par des goussets dans les coins du cadre.
- Le mécanisme de réglage de la hauteur est en acier nu laqué. Les profilés en acier nu du cadre de sellerie sont :
- Laqués, Réf. : H-EKA 1065/Y et H-EKA 1080/Y,
- Chromés, Réf. : H-EKA 2065/Y et H-EKA 2080/Y.
- Les épaisseurs des trois sections rembourrées (repose-tête, plan de couchage et insert pour la découpe) sont de 64 mm chacune.
- Les traverses de la construction à pieds plats, chromées et munies de pieds de nivellement, sont, par rapport à une version revêtue de plastique, plus résistantes aux influences extérieures (par ex. coups d'aspirateur, etc.).
- Le repose-tête peut être réglé en continu jusqu'à +40°. Le blocage se fait par une poignée de serrage et un mécanisme à serrage de tige.
Détails techniques
| Largeur de table 650 mm | |||
|---|---|---|---|
| Référence | H-EKA 1065/Y | H-EKA 2065/Y | |
| Cadre | Laqué | Chrome | |
| Longueur Repose-tête / plan de table | 1900 mm 500 / 1400 mm | ||
| Largeur | 650 mm | ||
| Réglage en hauteur | 650 - 850 mm (hydraulique) | ||
| Sections rembourrées | En 3 plans | ||
| Épaisseur de sellerie | 64 mm | ||
| Réglage du repose-tête | +40° (tiges de serrage) | ||
| Découpe | 315 x 250 mm (L x l) | ||
| Capacité de charge | 200 kg | ||
| Largeur de table 800 mm | |||
|---|---|---|---|
| Référence | H-EKA 1080/Y | H-EKA 2080/Y | |
| Cadre | Laqué | Chrome | |
| Longueur Repose-tête / plan de table | 1900 mm 500 / 1400 mm | ||
| Largeur | 800 mm | ||
| Réglage en hauteur | 650 - 850 mm (hydraulique) | ||
| Sections rembourrées | En 3 plans | ||
| Épaisseur de sellerie | 64 mm | ||
| Réglage du repose-tête | +40° (tiges de serrage) | ||
| Découpe | 405 x 300 mm (L x l) | ||
| Capacité de charge | 200 kg | ||
Dans les tableaux ci-dessus, seule la nature du cadre de sellerie est définie comme cadre. Le mécanisme de réglage de la hauteur n'est disponible qu'en version laquée et les traverses (avec pieds de nivellement) en version chromée.
La version standard comprend :
- Insert rembourré amovible pour fermer la découpe.
- Pieds de nivellement sur les traverses chromées.
Nous proposons en standard le laquage coloré des cadres dans les trois teintes suivantes (voir la carte de sélection des couleurs des cadres) :
- gris clair (RAL 7035)
- aluminium blanc (RAL 9006)
- blanc pur (RAL 9010).
La finition de haute qualité a un aspect brillant. Elle est résistante aux désinfectants et facile à nettoyer.
D'autres couleurs sont bien sûr également disponibles. Veuillez nous indiquer la couleur RAL souhaitée afin que nous puissions déterminer les coûts supplémentaires correspondants. Veuillez toutefois noter que ces produits sont alors considérés comme des variantes de produits sans droit de retour.
Les revêtements en cuir synthétique que nous utilisons se caractérisent par leur résistance à la déchirure, leur durabilité, leur longévité et leurs bonnes propriétés de nettoyage ainsi que leur résistance aux désinfectants.
Nous utilisons une sélection (de couleurs) de revêtements en cuir synthétique de VOWAled Pisa (Vowalon). Vous trouverez le nuancier ici.
Il est également possible d'utiliser des revêtements en cuir synthétique d'autres fabricants ou d'autres couleurs (variantes de produits sans retour possible). Après accord préalable, veuillez nous envoyer les références correspondantes.
Le revêtement en cuir synthétique noir conducteur d'électricité (avec prise d'équipotentialité sur le cadre) est disponible moyennant un supplément de prix. Il est déjà inclus dans le prix des tables d'opération et des tables multifonctions.
A télécharger
pdf | 1 Mo
Galeries de photos
H-EKA 1080/Y, EKA-AA, P-2080/A
H-EKA 1080/Y, EKA-AA, P-2080/A

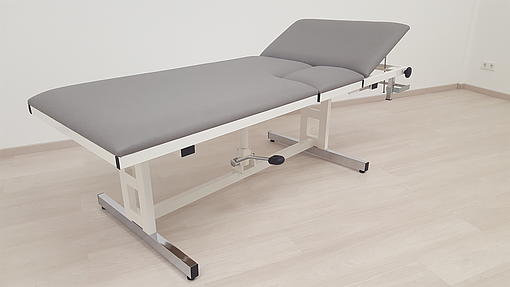

Les photos montrent la table d'échocardiographie à réglage hydraulique de la hauteur, Réf. : H-EKA 1080/Y, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : gris
ainsi que les autres accessoires et options d'équipement :
- Insert rembourré en version rabattable, Réf. : EKA-AA,
- Porte-rouleau de papier, Réf. : P-2080/A.
Accessoires & options supplémentaires
Référence | Description |
|---|---|
EKA-AA | Insert rembourré rabattable, au lieu de la version amovible, relié en permanence à la table d'échocardiographie, disponible uniquement pour les tables d'échocardiographie de largeur 800 mm. Un montage ultérieur n'est pas possible. |
| FPH-10 | Levier au pied, avec arbre de transmission et pièce de liaison. Il est ainsi possible de commander le réglage hydraulique de la hauteur des deux côtés. |
| GS-1710 EfGS | Découpe pour le visage dans le rembourrage du repose-tête, ovale, dimensions env. 205 x 105 mm (L x l), ne peut pas être ajoutée ultérieurement. Insert rembourré pour fermer la découpe du visage, ovale, dimensions env. 200 x 100 mm (L x l), voir couleurs de sellerie. |
| KVG | Réglage du repose-tête par vérin à gaz (au lieu du mécanisme à serrage de tige), la commande peut être effectuée d'une seule main, le bouton de déclenchement se trouvant directement sur le rembourrage du repose-tête. Un montage ultérieur n'est pas possible. |
| LR-75 LR-125 | Jeu de roulettes, roulettes Ø 75 mm. Jeu de roulettes, roulettes Ø 125 mm. Quatre roulettes pivotantes, deux roulettes sont totalement verrouillables. |
| LR/Z-125 | Base mobile sur roulettes à réglage centralisé, roulettes doubles pivotantes Ø 125 mm, les quatre roulettes offrent d'excellentes propriétés de roulement et sont reliées entre elles par des tiges, système de verrouillage centralisé avec pédales placées en diagonale à la tête et au pied, faciles à utiliser et avec des repères de couleur (vert = la table peut rouler, rouge = la table est bloquée). Un montage ultérieur n'est pas possible. |
P-2065/A | Porte-rouleau de papier, pour une largeur de 650 mm. Porte-rouleau de papier, pour une largeur de 800 mm. Chromé, composé de deux kits de montage, deux équerres, deux colliers et une barre porte-rouleau de papier (longueur 615 / 795 mm, Ø 20 x 1 mm), pour un montage sur le cadre de sellerie. |
Les accessoires mentionnés précédemment ne sont qu'une petite sélection. Les accessoires suivants sont également disponibles : protection périphérique contre les chocs, tige porte-sérum, aides au positionnement, dispositif de déplacement sur roulettes, sangles pour patients, rails normalisés de différentes longueurs, poignées de poussée, barrières latérales amovibles ou pivotantes, anneaux déflecteurs muraux aux quatre coins de la table.
Variantes de produits
En tant que fabricant, nous sommes en mesure d'adapter nos produits à vos besoins individuels. Nous vous montrons ici des exemples de la manière dont nous avons réalisé les souhaits spécifiques de nos clients.
H-EKA 1065/Y, zweites Kopfteil
H-EKA 1065/Y, zweites Kopfteil
H-EKA 1065/Y, zweites Kopfteil
H-EKA 1065/Y, zweites Kopfteil
H-EKA 1065/Y, zweites Kopfteil
H-EKA 1065/Y, zweites Kopfteil
H-EKA 1065/Y, zweites Kopfteil
H-EKA 1065/Y, zweites Kopfteil
Les photos montrent la table d'échocardiographie avec réglage hydraulique de la hauteur, Réf. : H-EKA 1065/Y, avec un deuxième repose-tête au pied, une tête et un pied réglables de 500 mm et une partie centrale fixe de 900 mm, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : bleu.
H-EKA 1065/Y, LR/Z-125, ULKRS-4022
H-EKA 1065/Y, LR/Z-125, ULKRS-4022
H-EKA 1065/Y, LR/Z-125, ULKRS-4022
H-EKA 1065/Y, LR/Z-125, ULKRS-4020
H-EKA 1065/Y, LR/Z-125, ULKRS-4022
H-EKA 1065/Y, LR/Z-125, ULKRS-4022
H-EKA 1065/Y, LR/Z-125, ULKRS-4022
H-EKA 1065/Y, LR/Z-125, ULKRS-4022

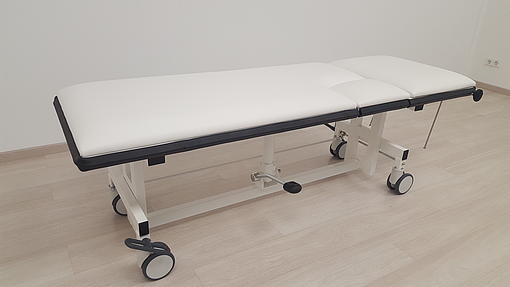

Les photos montrent la table d'échocardiographie à réglage hydraulique de la hauteur, Réf. : H-EKA 1065/Y, dans les couleurs :
- Cadre : blanc pur RAL 9010,
- Sellerie : blanc
ainsi que les autres accessoires et options d'équipement :
- Base mobile à réglage centralisé, roulettes Ø 125 mm, Réf. : LR/Z-125, pour hauteur de table 650 - 850 mm.
- Protection périphérique des bords, Réf. : ULKRS-4022.
