Table d'échocardiographie avec insert amovible
Les tables d'échocardiographie avec insert rembourré amovible sont indispensables dans chaque clinique ou cabinet de cardiologie pour l'échocardiographie, l'une des principales méthodes d'examen non invasives du cœur.
Table d'échocardiographie avec insert rembourré amovible
Les tables d'échocardiographie sont conçues sur la base des tables d'examen en 2 plans. Une découpe est pratiquée dans le plan de couchage des tables d'échocardiographie, spécialement pour l'examen cardiaque au moyen d'un transducteur. L'insert rembourré correspondant pour fermer la découpe, qui est à retirer / insérer, est fourni avec chaque table.
Les tables d'échocardiographie d'AGA Sanitätsartikel sont disponibles en trois types de cadre (laqué, chromé et acier inoxydable) ainsi qu'en deux largeurs (650 mm et 800 mm).
En raison des différentes tailles des utilisateurs, les tables d'échocardiographie sont disponibles sans supplément de prix en quatre hauteurs différentes (650 mm, 700 mm, 750 mm et 800 mm). Si aucune hauteur de table n'est spécifiée au moment de la de commande, les tables d'échocardiographie sont livrées à une hauteur de 650 mm.
Caractéristiques
- La stabilité et la robustesse sont assurées par les goussets dans les angles du cadre ainsi que par les entretoises transversales et longitudinales entre les pieds de la table et dans le cadre de sellerie.
- Les tables d'échocardiographie sont disponibles en deux largeurs :
- Largeur 650 mm, Réf. : EKA-1065, EKA-2065 et EKA-3065,
- Largeur 800 mm, Réf. : EKA-1080, EKA-2080 et EKA-3080.
- Les deux largeurs de table ont des tailles de découpe différentes :
- Largeur de table 650 mm, dimensions de la découpe écho 315 x 250 mm (L x l),
- Largeur de table 800 mm, dimensions de la découpe écho 405 x 300 mm (L x l).
- Les châssis en tube d'acier sont :
- En acier nu laqué, Réf. : EKA-1065 et EKA-1080,
- En acier nu chromé, Réf. : EKA-2065 et EKA-2080,
- En acier inoxydable, Réf. : EKA-3065 et EKA-3080.
- Les pieds des tables sont munis à leur extrémité de protections de sol (embouts à enfoncer).
- Les épaisseurs des trois sections rembourrées (repose-tête, plan de couchage et insert pour la découpe) sont de 64 mm chacune.
- Si aucune hauteur n'est indiquée lors de la commande, les tables d'échocardiographie sont livrées en 650 mm de hauteur (également disponibles sans supplément de prix en 700, 750 et 800 mm de hauteur).
- Le réglage du repose-tête est possible en continu jusqu'à +40°. Le blocage se fait par une poignée de serrage et un mécanisme à serrage de tige.
Détails techniques
| Largeur de table 650 mm | |||
|---|---|---|---|
| Référence | EKA-1065 | EKA-2065 | EKA-3065 |
| Cadre | Laqué | Chrome | Acier inoxydable |
| Longueur Repose-tête / plan de table | 1900 mm 500 / 1400 mm | ||
| Largeur | 650 mm | ||
| Hauteur (sans supplément de prix) | 650 / 700 / 750 / 800 mm | ||
| Sections rembourrées | En 3 plans | ||
| Épaisseur de sellerie | 64 mm | ||
| Réglage du repose-tête | +40° (tiges de serrage) | ||
| Découpe | 315 x 250 mm (L x l) | ||
| Capacité de charge | 200 kg | ||
| Largeur de table 800 mm | |||
|---|---|---|---|
| Référence | EKA-1080 | EKA-2080 | EKA-3080 |
| Cadre | Laqué | Chrome | Acier inoxydable |
| Longueur Repose-tête / plan de table | 1900 mm 500 / 1400 mm | ||
| Largeur | 800 mm | ||
| Hauteur (sans supplément de prix) | 650 / 700 / 750 / 800 mm | ||
| Sections rembourrées | En 3 plans | ||
| Épaisseur de sellerie | 64 mm | ||
| Réglage du repose-tête | +40° (tiges de serrage) | ||
| Découpe | 405 x 300 mm (L x l) | ||
| Capacité de charge | 200 kg | ||
La version standard comprend :
- Insert rembourré amovible pour fermer la découpe.
- Pieds de la table avec protections pour le sol (embouts à enfoncer).
Nous proposons en standard le laquage coloré des cadres dans les trois teintes suivantes (voir la carte de sélection des couleurs des cadres) :
- gris clair (RAL 7035)
- aluminium blanc (RAL 9006)
- blanc pur (RAL 9010).
La finition de haute qualité a un aspect brillant. Elle est résistante aux désinfectants et facile à nettoyer.
D'autres couleurs sont bien sûr également disponibles. Veuillez nous indiquer la couleur RAL souhaitée afin que nous puissions déterminer les coûts supplémentaires correspondants. Veuillez toutefois noter que ces produits sont alors considérés comme des variantes de produits sans droit de retour.
Les revêtements en cuir synthétique que nous utilisons se caractérisent par leur résistance à la déchirure, leur durabilité, leur longévité et leurs bonnes propriétés de nettoyage ainsi que leur résistance aux désinfectants.
Nous utilisons une sélection (de couleurs) de revêtements en cuir synthétique de VOWAled Pisa (Vowalon). Vous trouverez le nuancier ici.
Il est également possible d'utiliser des revêtements en cuir synthétique d'autres fabricants ou d'autres couleurs (variantes de produits sans retour possible). Après accord préalable, veuillez nous envoyer les références correspondantes.
Le revêtement en cuir synthétique noir conducteur d'électricité (avec prise d'équipotentialité sur le cadre) est disponible moyennant un supplément de prix. Il est déjà inclus dans le prix des tables d'opération et des tables multifonctions.
A télécharger
pdf | 1 Mo
Galeries de photos
EKA-1065
EKA-1065
EKA-1065
Les photos montrent la table d'échocardiographie, Réf. : EKA-1065, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : bouleau.
EKA-1080
EKA-1080
EKA-1080
EKA-1080
EKA-1080
EKA-1080
EKA-1080

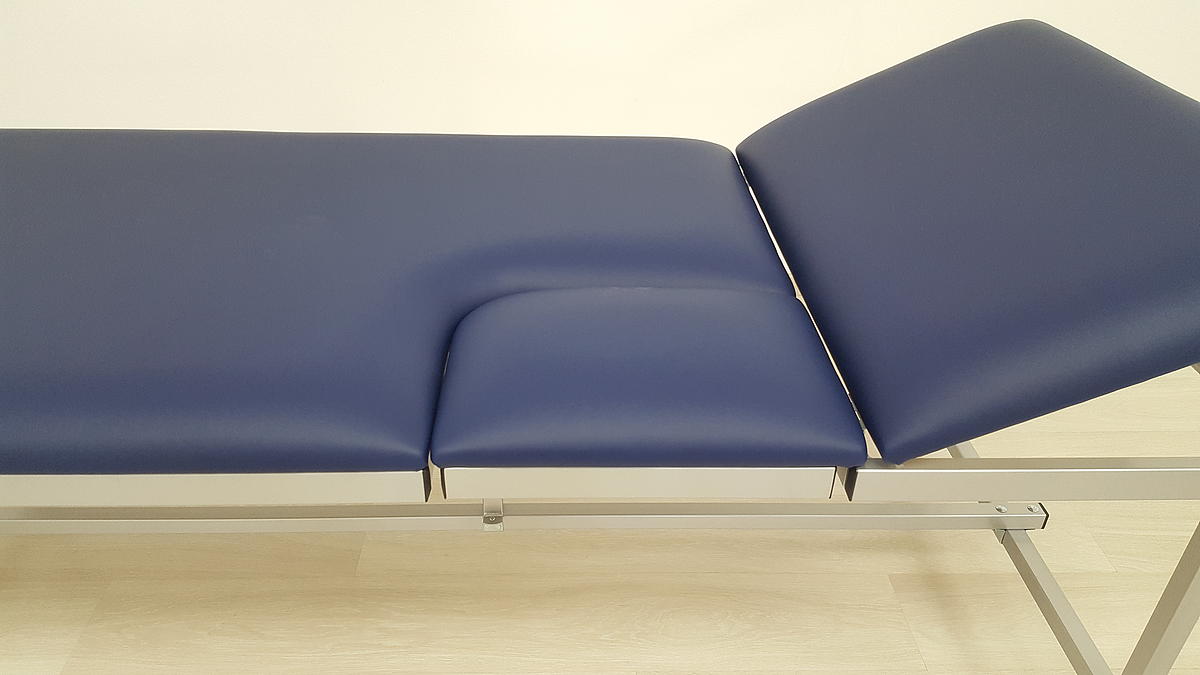

Les photos montrent la table d'échocardiographie, Réf. : EKA-1080, dans les couleurs :
- Cadre : aluminium blanc RAL 9006,
- Sellerie : bleu.
Accessoires & options supplémentaires
Référence | Description |
|---|---|
| GS-1710 EfGS | Découpe pour le visage dans le rembourrage du repose-tête, ovale, dimensions env. 205 x 105 mm (L x l), ne peut pas être ajoutée ultérieurement. Insert de rembourrage pour fermer la découpe du visage, ovale, dimensions env. 200 x 100 mm (L x l), voir couleurs de sellerie. |
| KVG | Réglage du repose-tête par vérin à gaz (au lieu du mécanisme à serrage de tige), la commande peut être effectuée d'une seule main, le bouton de déclenchement se trouvant directement sur le rembourrage du repose-tête. Un montage ultérieur n'est pas possible. |
| LR-75 LR-125 | Jeu de roulettes, roulettes Ø 75 mm. Jeu de roulettes, roulettes Ø 125 mm. Quatre roulettes pivotantes, deux roulettes sont totalement verrouillables. |
| LR/Z-125 | Base mobile sur roulettes à réglage centralisé, roulettes doubles pivotantes Ø 125 mm, les quatre roulettes offrent d'excellentes propriétés de roulement et sont reliées entre elles par des tiges, système de verrouillage centralisé avec pédales placées en diagonale à la tête et au pied, faciles à utiliser et avec des repères de couleur (vert = la table peut rouler, rouge = la table est bloquée). Un montage ultérieur n'est pas possible. |
| NF-30 | Pieds de nivellement, jeu (4 pièces), capuchons à enfoncer avec pieds de nivellement, pour tube d'acier carré 30 x 30 mm. |
P-2065 | Porte-rouleau de papier, pour tables de largeur 650 mm. Porte-rouleau de papier, pour tables de largeur 800 mm. Chromé, composé de deux équerres, de deux colliers et d'une barre porte-rouleau de papier (615 / 795 mm, Ø 20 x 1 mm), à monter sur les pieds de la table. |
Les accessoires mentionnés précédemment ne sont qu'une petite sélection. Les accessoires suivants sont également disponibles : protection périphérique contre les chocs, tige porte-sérum, aides au positionnement, dispositif de déplacement sur roulettes, sangles pour patients, rails normalisés de différentes longueurs, poignées de poussée, barrières latérales amovibles ou pivotantes, anneaux déflecteurs muraux aux quatre coins de la table.
Variantes de produits
En tant que fabricant, nous sommes en mesure d'adapter nos produits à vos besoins individuels. Nous vous montrons ici des exemples de la manière dont nous avons réalisé les souhaits spécifiques de nos clients.
EKA-1065
EKA-1065
EKA-1065
EKA-1065
EKA-1065
EKA-1065
Les photos montrent la table d'échocardiographie, Réf. : EKA-1065, avec un deuxième repose-tête au pied, réglage de la tête et du pied du lit par grille, dans les couleurs :
- Cadre : blanc pur RAL 9010,
- Sellerie : bleu.
EKA-1065, LR/Z-125
EKA-1065, LR/Z-125
EKA-1065, LR/Z-125
EKA-1065, LR/Z-125

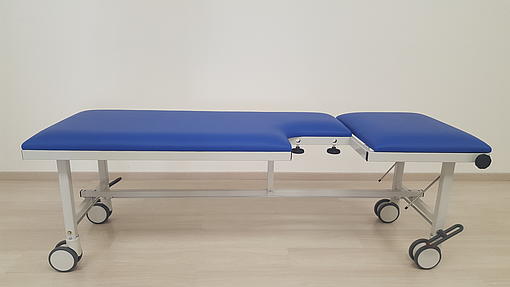

Les photos montrent la table d'échocardiographie, Réf. : EKA-1065, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : atoll
ainsi que les autres accessoires et options d'équipement :
- Base mobile à réglage centralisé, roulettes Ø 125 mm, Réf. : LR/Z-125, pour hauteur de table 650 mm.
Vous avez des questions ? N'hésitez pas à nous contacter !
Vous avez des questions sur nos produits ou nos services ? Vous souhaitez faire notre connaissance ? Nous sommes personnellement à votre disposition pour vous conseiller.
Vidéos de produits
Représentation et utilisation du réglage du repose-tête en continu par mécanisme à serrage de tige, Réf. : EKA-1065/AA.
