Tables de transport de patients à réglage hydraulique de la hauteur
Les tables de transport pratiques et confortables pour les utilisateurs et les patients, avec réglage hydraulique de la hauteur, toujours prêtes à l'emploi.
Tables de transport de patients à réglage hydraulique de la hauteur, indépendamment du réseau électrique
Dans les pages précédentes, les tables de transport de patients d'AGA Sanitätsartikel ont été décrites comme ayant une hauteur de table fixe.
Les tables de transport de patients réglables en hauteur sont indispensables pour :
de faciliter la montée et la descente des patients,
d'aider les utilisateurs, par exemple lors du transfert des patients des tables d'opération ou des tables de traitement vers des tables de transport de patient de différentes hauteurs,
de simplifier la manipulation et les manœuvres de la table de transport.
Le réglage de la hauteur par système hydraulique, commandé par une pompe à pied, a l'avantage d'être indépendant du réseau électrique. Il peut donc être utilisé partout et à tout moment. Les tables de transport de patients à réglage hydraulique de la hauteur sont disponibles, en raison des caractéristiques de leur châssis (laqué ou chromé) et de leur largeur (650 mm, 800 mm ou 1000 mm), en six versions différentes.
Le système de mobilité avec réglage centralisé est équipé de quatre grandes roulettes pivotantes doubles. Celles-ci facilitent le franchissement d'obstacles tels que les seuils de porte. Comme les quatre roues sont reliées entre elles par des tringles, elles peuvent être libérées pour le déplacement ou bloquées pour l'arrêt à l'aide d'un seul levier à pédale. Pour faciliter l'accès, une pédale se trouve à la tête et au pied de la table de transport. Des repères de couleur (vert = la table peut rouler, rouge = la table est bloquée) sur les pédale facilitent le positionnement.
Caractéristiques
Les modèles de base de ces tables d'examen mobiles sont les tables d'examen à réglage hydraulique de la hauteur, qui ont été équipées de roulettes sous la forme d'un réglage centralisé.
- Elles sont disponibles en trois largeurs de sellerie :
- Largeur 650 mm, Réf. : H-U 1065/Y 980LRZ et H-U 2065/Y 980LRZ,
- Largeur 800 mm, Réf. : H-EKG 1080/Y 980LRZ et H-EKG 2080/Y 980LRZ,
- Largeur 1000 mm, Réf. : H-GYMK 10100/Y 980LRZ et H-GYMK 20100/Y 980LRZ.
- La stabilité et la robustesse sont assurées par les goussets dans les angles du cadre.
- La largeur de la structure porteuse garantit une bonne stabilité.
- Les cadres de sellerie des tables de transport de patient sont en acier nu :
- Laqué, Réf. : H-U 1065/Y 980LRZ, H-EKG 1080/Y 980LRZ et H-GYMK 10100/Y 980LRZ,
- Chromé, Réf. : H-U 2065/Y 980LRZ, H-EKG 2080/Y 980LRZ et H-GYMK 20100/Y 980LRZ.
- Les épaisseurs des deux sections rembourrées (repose-tête et plan de couchage) sont de 64 mm chacune.
- Le réglage hydraulique de la hauteur (500 - 980 mm) est commandé par la pompe à pied intégrée et peut être effectué sans grand effort, même avec des patients plus lourds (jusqu'à 200 kg). Le montage de la pompe à pied est possible des deux côtés (veuillez indiquer le côté souhaité lors de la commande). Une deuxième pompe à pied est disponible moyennant un supplément (Réf. : FPH-10).
- Le repose-tête peut être réglé en continu jusqu'à +40°. Le blocage se fait par une poignée de serrage et un mécanisme à serrage de tige.
- Les tables de transport de patients sont équipées de roulettes doubles, Ø 125 mm, sous forme d'un réglage centralisé. Les quatre roues pivotantes sont reliées entre elles par des tringles. Une pédale de commande se trouve à chaque extrémité (tête et pieds).
Détails techniques
| Largeur de table 650 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Référence | H-U 1065/Y 980LRZ | H-U 2065/Y 980LRZ | ||||||
| Cadre | Laqué | Chrome | ||||||
Longueur | 1900 mm 500 / 1400 mm | |||||||
| Largeur | 650 mm | |||||||
| Réglage en hauteur | 500 - 980 mm (hydraulique) | |||||||
| Sections rembourrées | En 2 plans | |||||||
| Épaisseur de sellerie | 64 mm | |||||||
| Réglage du repose-tête | +40° (tiges de serrage) | |||||||
| Capacité de charge | 200 kg | |||||||
| Roulettes | Ø 125 mm, roulettes doubles à réglage centralisé | |||||||
| Largeur de table 800 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Référence | H-EKG 1080/Y 980LRZ | H-EKG 2080/Y 980LRZ | ||||||
| Cadre | Laqué | Chrome | ||||||
| Longueur Repose-tête / plan de table | 1900 mm 500 / 1400 mm | |||||||
| Largeur | 800 mm | |||||||
| Réglage en hauteur | 500 - 980 mm (hydraulique) | |||||||
| Sections rembourrées | En 2 plans | |||||||
| Épaisseur de sellerie | 64 mm | |||||||
| Réglage du repose-tête | +40° (tiges de serrage) | |||||||
| Capacité de charge | 200 kg | |||||||
| Roulettes | Ø 125 mm, roulettes doubles à réglage centralisé | |||||||
Seule la nature du cadre de sellerie est définie comme cadre dans les tableaux ci-dessus. Le mécanisme de réglage de la hauteur et le cadre de sol ne sont disponibles qu'en version laquée.
La version standard comprend :
- Système de mobilité avec réglage centralisé, roulettes pivotantes doubles Ø 125 mm, les quatre roulettes offrent d'excellentes propriétés de roulement et sont reliées entre elles par des tringles, une pédale de commande à la tête et une autre au pied, disposées en diagonale, faciles à utiliser et avec des repères de couleur (vert = la table est roulante, rouge = la table est bloquée).
Important :
- Veuillez noter que les tables de transport de patient décrites sur cette page ne sont pas adaptées à l'imagerie par résonance magnétique (IRM). Veuillez consulter à ce sujet nos produits IRM.
- Sur d'autres pages, nous vous présentons tables d'examen hydrauliques sans mécanismes de réglage des ciseaux (650 - 850 mm) ainsi que pourles patients obèses (pouvant supporter jusqu'à 300 kg).
Nous proposons en standard le laquage coloré des cadres dans les trois teintes suivantes (voir la carte de sélection des couleurs des cadres) :
- gris clair (RAL 7035)
- aluminium blanc (RAL 9006)
- blanc pur (RAL 9010).
La finition de haute qualité a un aspect brillant. Elle est résistante aux désinfectants et facile à nettoyer.
D'autres couleurs sont bien sûr également disponibles. Veuillez nous indiquer la couleur RAL souhaitée afin que nous puissions déterminer les coûts supplémentaires correspondants. Veuillez toutefois noter que ces produits sont alors considérés comme des variantes de produits sans droit de retour.
Les revêtements en cuir synthétique que nous utilisons se caractérisent par leur résistance à la déchirure, leur durabilité, leur longévité et leurs bonnes propriétés de nettoyage ainsi que leur résistance aux désinfectants.
Nous utilisons une sélection (de couleurs) de revêtements en cuir synthétique de VOWAled Pisa (Vowalon). Vous trouverez le nuancier ici.
Il est également possible d'utiliser des revêtements en cuir synthétique d'autres fabricants ou d'autres couleurs (variantes de produits sans retour possible). Après accord préalable, veuillez nous envoyer les références correspondantes.
Le revêtement en cuir synthétique noir conducteur d'électricité (avec prise d'équipotentialité sur le cadre) est disponible moyennant un supplément de prix. Il est déjà inclus dans le prix des tables d'opération et des tables multifonctions.
A télécharger
pdf | 2 Mo
Galeries de photos
H-U 1065/Y 980LRZ
H-U 1065/Y 980LRZ
H-U 1065/Y 980LRZ
Les photos montrent la table de transport de patient à réglage hydraulique de la hauteur, Réf. : H-U 1065/Y 980LRZ, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : bleu.
Accessoires & options supplémentaires
Référence | Description |
|---|---|
| FPH-10 | Levier au pied avec arbre de transmission et pièce de liaison. Il est ainsi possible de commander le réglage hydraulique de la hauteur des deux côtés. |
| INF-1720/VA | Pied à perfusion, en acier CrNi, croisillon pour bouteilles avec 4 crochets, longueur de la tige 1700 mm, tube rond Ø 18 mm. Comprend une pince de fixation vissable qui se fixe sur le côté gauche ou droit du cadre de sellerie (à indiquer lors de la commande). Un montage ultérieur n'est possible que sous certaines conditions. |
KVG | Réglage du repose-tête par vérin à gaz (au lieu du mécanisme à serrage de tige), le bouton de déclenchement se trouve directement sur le rembourrage du repose-tête. Un montage ultérieur n'est pas possible. |
P-2065/A | Porte-rouleau de papier, pour largeur de table 650 mm. Porte-rouleau de papier, pour largeur de table 800 mm. Chromé, composé de deux kits de montage, deux équerres, deux colliers et une barre porte-rouleau de papier (longueur 615 / 795 mm, Ø 20 x 1 mm), à monter sur le cadre de sellerie. |
| SL-AWL | Réglage de la position de choc / Trendelenburg, env. 11°, avec un vérin à gaz côté pieds et bouton de déclenchement encastré dans le cadre de sellerie. Un montage ultérieur n'est pas possible. |
Les accessoires mentionnés précédemment ne sont qu'une petite sélection. Les accessoires suivants sont également disponibles : rails normalisés de différentes longueurs, poignées de poussée, protection périphérique contre les chocs, anneaux déflecteurs de paroi dans les quatre coins des tables, sangles pour patient, aides au positionnement, découpe du visage dans le repose-tête et, le cas échéant, insert rembourré pour la fermeture.
Variantes de produit
En tant que fabricant, nous sommes en mesure d'adapter nos produits à vos besoins individuels. Nous vous montrons ici des exemples de la manière dont nous avons réalisé les souhaits spécifiques de nos clients.
H-EKG 1080/Y 980LRZ, KVG
H-EKG 1080/Y 980LRZ, KVG
H-EKG 1080/Y 980LRZ, KVG

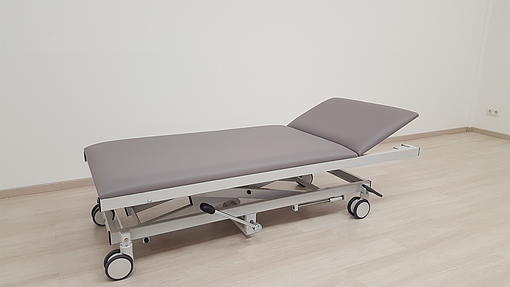

Les photos montrent la table de transport de patient à réglage hydraulique de la hauteur, Réf. : H-EKG 1080/Y 980LRZ, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : gris
ainsi que les autres accessoires et options d'équipement :
- Réglage du repose-tête par vérin à gaz, Réf. KVG.
