Tables de sono-échocardiographie
Les tables de sono-échocardiographie réunissent en un seul produit les exigences en matière de positionnement du patient pour les types d'examens que sont l'échographie (sonogrpahie) et l'échocardiographie. Ces tables de sono-échocardiographie comportent également une découpe dans le plan de couchage pour l'examen cardiaque.
Tables de sono-échocardiographie avec insert rembourré amovible
Les tables de sono-échocardiographie sont disponibles avec un plan de table en 4 parties et à hauteur fixe. La position réglable du toit permet par exemple de soulager la colonne vertébrale. Ainsi, les nerfs et la structure de la colonne vertébrale peuvent également être bien représentés à l'aide des ultrasons. Les injections guidées par sonographie dans les articulations vertébrales ou au niveau des racines nerveuses peuvent réduire les douleurs et permettre ainsi d'autres formes de traitement comme la physiothérapie. Le réglage de la position basse de la tête est utilisé de préférence pour les évaluations échographiques des parties molles du cou, par exemple de la thyroïde. La découpe pratiquée dans le plan de couchage est spécialement conçue pour l'examen cardiaque au moyen d'un transducteur.
Les tables de sono-échocardiographie d'AGA Sanitätsartikel sont disponibles en trois versions :
Réf. : SO-ZEKA 1065 - Les deux sections de la table sont réglables par vérins à gaz. La position d'examen requise doit être réglée au préalable, c'est-à-dire sans le patient.
Réf. : SO-ZEKA 1065/E - Ici, la moitié de table la plus sollicitée (partie tête / dos) est réglable par un moteur électrique. Le réglage du repose-jambes s'effectue par ressort à gaz.
Réf. : SO-ZEKA 1065/EE - Les deux sections de la table sont réglables par moteur électrique. Il est possible de régler ici la position d'examen requise avec le patient sur la table.
Caractéristiques
- Comme les parties rembourrées peuvent être commandées séparément, il est possible de régler une position horizontale à partir de la position du toit en passant par les positions de Trendelenburg ou d'anti-Trendelenburg. La partie dorsale comporte une découpe pour l'examen cardiaque au moyen d'un transducteur. L'insert rembourré correspondant (amovible) est compris dans la livraison de chaque table de sono-échocardiographie.
- Le cadre de sol garantit une grande stabilité. Les quatre pieds de réglage sont munis de protections pour le sol (capuchons).
- L'épaisseur des trois sections rembourrées est de 64 mm.
- Les tables de sono-échocardiographie ont une hauteur de 700 mm (lorsque les coussins sont à l'horizontale).
- Le repose-tête peut être réglé en continu à +40°/-30°. Le blocage se fait par une poignée de serrage et un mécanisme à serrage de tige.
SO-ZEKA 1065
- Les sections de la table, tête / dos et jambes, sont réglables en continu positivement et négativement (+20°/-17°) au moyen de ressorts à gaz et peuvent être bloquées par des poignées de serrage et un mécanisme de serrage de tige. Les positions d'examen nécessaires doivent être réglées au préalable, c'est-à-dire sans le patient.
SO-ZEKA 1065/E
- La moitié de la table la plus sollicitée, la partie tête / dossier, est réglable en continu de manière positive et négative (+20°/-17°) par un moteur électrique. La commande se fait par une pédale (alternativement - sans supplément de prix - par une commande manuelle). Ce réglage peut bien sûr aussi être effectué avec des patients plus lourds (jusqu'à 200 kg). Le système de réglage est équipé d'un verrouillage des touches. Valeurs de connexion du moteur : 230V, 50/60 Hz, 3,7A, 850W, IPX4, v=11mm/s, 10000N. L'autre moitié de la table, le pied, est équipée d'un réglage continu (+20°/-17°) par ressort à gaz. Le blocage s'effectue par une poignée de serrage et un mécanisme à serrage de tige.
SO-ZEKA 1065/EE
- Les deux moitiés, tête / dos et jambes, sont chacune réglables en continu en positif et en négatif (+20°/-17°) par un moteur électrique. Les commandes se font par pédale (ou - sans supplément de prix - par interrupteur manuel). Ces réglages peuvent bien sûr aussi être effectués avec des patients plus lourds (jusqu'à 200 kg). Les systèmes de réglage sont équipés de blocages des touches. Valeurs de connexion par moteur : 230V, 50/60 Hz, 3,7A, 850W, IPX4, v=11mm/s, 10000N.
Détails techniques
| Tables de sono-échocardiographie | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Référence | SO-ZEKA 1065 | SO-ZEKA 1065/E | SO-ZEKA 1065/EE | ||||||||
| Cadre | Laqué | ||||||||||
| Longueur De la tête aux pieds | 1900 mm | ||||||||||
| Largeur | 650 mm | ||||||||||
| Hauteur | 700 mm | ||||||||||
| Sections rembourrées | En 4 parties | ||||||||||
| Épaisseur de sellerie | 64 mm | ||||||||||
| Réglage du repose-tête | -30°/+40° (tiges de serrage) | ||||||||||
| Découpe | 405 x 300 (L x l) | ||||||||||
| Réglage du dossier / de la tête | -17°/+20° (vérin à gaz) | -17°/+20° (moteur électrique) | -17°/+20° (moteur électrique) | ||||||||
| Réglage du repose-jambes | -17°/+20° | -17°/+20° (vérin à gaz) | -17°/+20° (moteur électrique) | ||||||||
| Réglage Trendelenburg | 17° | ||||||||||
| Réglage anti-Trendelenburg | 17° | ||||||||||
| Capacité de charge | 200 kg | ||||||||||
La version standard comprend :
- Insert rembourré amovible pour fermer la découpe.
- Pieds de table réglables avec protections pour le sol (embouts à enfoncer).
Nous proposons en standard le laquage coloré des cadres dans les trois teintes suivantes (voir la carte de sélection des couleurs des cadres) :
- gris clair (RAL 7035)
- aluminium blanc (RAL 9006)
- blanc pur (RAL 9010).
La finition de haute qualité a un aspect brillant. Elle est résistante aux désinfectants et facile à nettoyer.
D'autres couleurs sont bien sûr également disponibles. Veuillez nous indiquer la couleur RAL souhaitée afin que nous puissions déterminer les coûts supplémentaires correspondants. Veuillez toutefois noter que ces produits sont alors considérés comme des variantes de produits sans droit de retour.
Les revêtements en cuir synthétique que nous utilisons se caractérisent par leur résistance à la déchirure, leur durabilité, leur longévité et leurs bonnes propriétés de nettoyage ainsi que leur résistance aux désinfectants.
Nous utilisons une sélection (de couleurs) de revêtements en cuir synthétique de VOWAled Pisa (Vowalon). Vous trouverez le nuancier ici.
Il est également possible d'utiliser des revêtements en cuir synthétique d'autres fabricants ou d'autres couleurs (variantes de produits sans retour possible). Après accord préalable, veuillez nous envoyer les références correspondantes.
Le revêtement en cuir synthétique noir conducteur d'électricité (avec prise d'équipotentialité sur le cadre) est disponible moyennant un supplément de prix. Il est déjà inclus dans le prix des tables d'opération et des tables multifonctions.
A télécharger
pdf | 1 Mo
Galeries de photos
SO-ZEKA 1065/EE
SO-ZEKA 1065/EE
Les photos montrent la table de sono-échocardiographie, Réf. : SO-ZEKA 1065/EE, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : bouleau.
Accessoires & options supplémentaires
| Référence | Description |
|---|---|
| HRM-14 KKM-16 | Rouleau semi-circulaire, remplissage en mousse, dimensions Ø 200 x 400 mm, en cuir synthétique cousu, avec fermeture éclair, voir couleurs de sellerie. |
| LR-75 LR-125 | Jeu de roulettes, roulettes Ø 75 mm. Jeu de roulettes, roulettes Ø 125 mm. Quatre roulettes pivotantes, deux roulettes sont totalement verrouillables. |
| LR/Z-125 | Base mobile sur roulettes à réglage centralisé, roulettes doubles pivotantes Ø 125 mm, les quatre roulettes offrent d'excellentes propriétés de roulement et sont reliées entre elles par des tiges, système de verrouillage centralisé avec pédales placées en diagonale à la tête et au pied, faciles à utiliser et avec des repères de couleur (vert = table prête à être déplacée, rouge = table bloquée). Un montage ultérieur n'est pas possible. |
| NF-30 | Pieds de nivellement, jeu (4 pièces), capuchons à enfoncer avec pieds de nivellement, pour tube d'acier carré 30 x 30 mm. |
OPS-40/A | Paire de rails normalisés, longueur env. 400 mm. |
| PU-6000 | Porte-rouleau de papier, chromé, composé de deux équerres et d'une barre porte-rouleau de papier (longueur 615 mm, Ø 20 x 1 mm), pour un montage (par dessous) sur le rembourrage de la tête de lit. |
RLM-20 | Rouleau pour les genoux, dimensions Ø 180 x 560 mm. Rouleau pour la nuque, dimensions Ø 140 x 400 mm. Rouleau rond, remplissage en mousse, en cuir synthétique cousu, avec fermeture éclair, voir couleurs de sellerie. |
Variantes de produits
En tant que fabricant, nous sommes en mesure d'adapter nos produits à vos besoins individuels. Nous vous montrons ici des exemples de la manière dont nous avons réalisé les souhaits spécifiques de nos clients.
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125
SO-ZEKA 1065/EE, LR-125

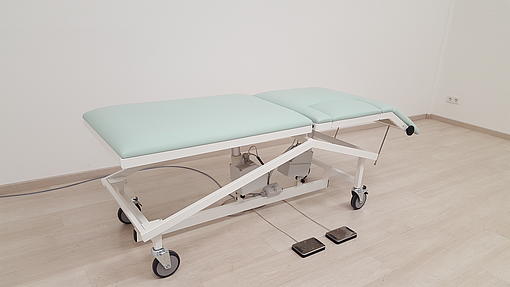

Les photos montrent la table de sono-échocardiographie, Réf. : SO-ZEKA 1065/EE, dans les couleurs :
- Cadre : blanc pur RAL 9010,
- Sellerie : amande
ainsi que les autres accessoires et options d'équipement :
- Jeu de roulettes, Ø 125 mm, Réf. : LR-125, pour hauteur de table 700 mm.
SO-ZEKA 1065, LR-75, zweiter Ausschnitt
SO-ZEKA 1065, LR-75, zweiter Ausschnitt
SO-ZEKA 1065, LR-75, zweiter Ausschnitt
SO-ZEKA 1065, LR-75, zweiter Ausschnitt
SO-ZEKA 1065, LR-75, zweiter Ausschnitt
Les photos montrent la table de sono-échocardiographie, Réf. : SO-ZEKA 1065, avec une deuxième découpe écho dans la partie jambes (les découpes sont disposées en diagonale) et dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : atoll,
ainsi que les autres accessoires et options d'équipement :
- Jeu de roulettes, Ø 75 mm, Réf. : LR-75, pour hauteur de table 700 mm.
