AGA-KARDIO-MAT et AGA-KARDIO-LIFT, AGA-EKA-MAT et AGA-EKA-LIFT Tables basculantes de cardiologie
Tables de phlébologie en tant que tables basculantes pour une utilisation en cardiologie et en neurologie.
Tables basculantes de cardiologie
Les tables de phlébologie d'AGA Sanitätsartikel ont été développées de manière à pouvoir également être utilisées en cardiologie, l'une des principales méthodes techniques non invasives d'examen du cœur, désormais un élément indispensable du diagnostic cardiologique. Les tables basculantes sont équipées en série d'un moteur électrique pour le réglage de l'inclinaison.
Les tables basculantes de cardiologie sont disponibles avec ou sans découpe intégrée dans la sellerie du plan de couchage, ainsi qu'avec ou sans réglage de la hauteur. Les quatre variantes se répartissent comme suit :
- Sans découpe, avec réglage de l'inclinaison, AGA-KARDIO-MAT, Réf. : KT-1062/E,

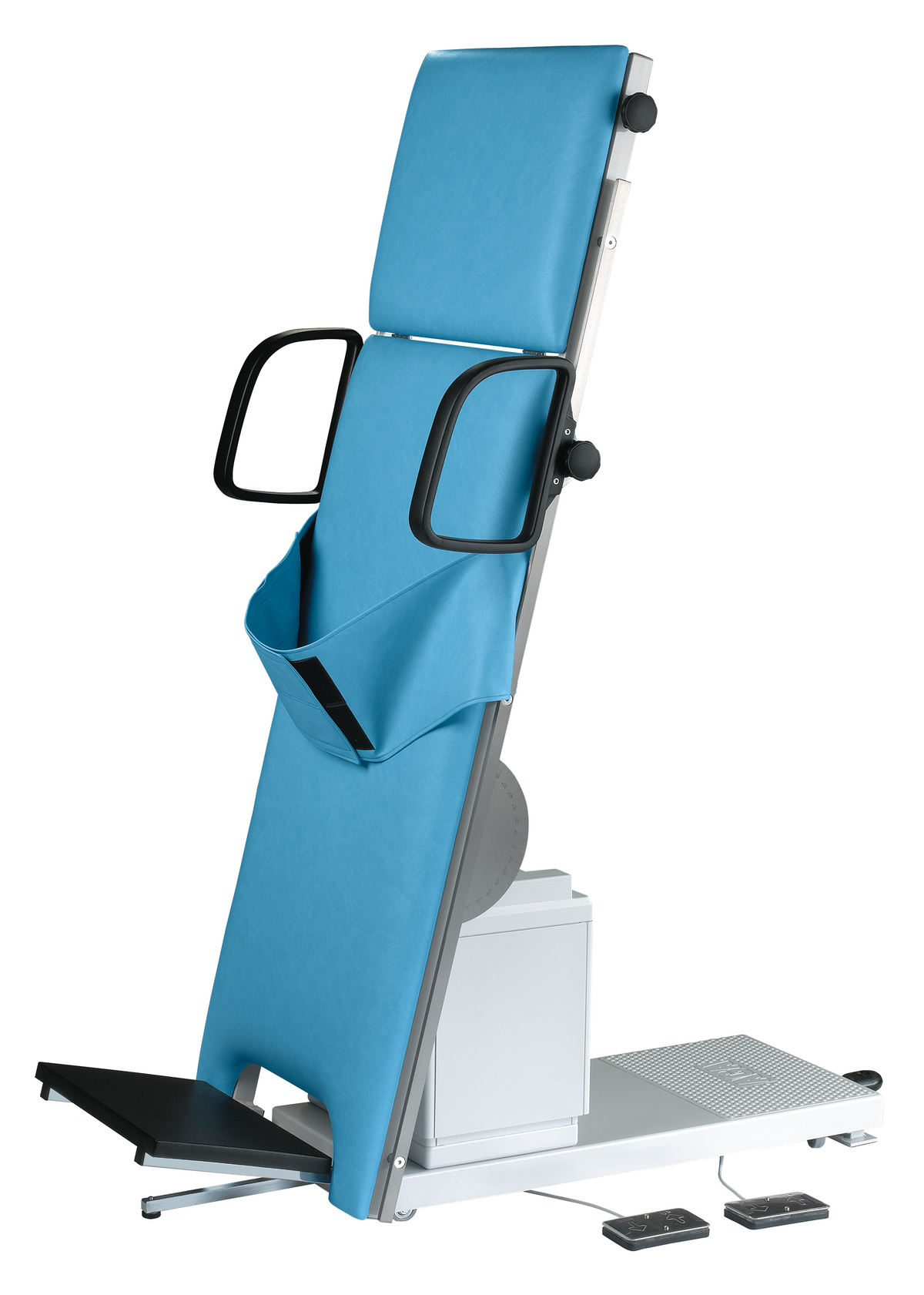

- Sans découpe, avec réglage de l'inclinaison et avec réglage de la hauteur, AGA-KARDIO-LIFT, Réf. : KT-1060/EE,
- Avec découpe écho, avec réglage de l'inclinaison, AGA-EKA-MAT, Réf. : EKAT-1062/E,
- Avec découpe écho, avec réglage de l'inclinaison et avec réglage de la hauteur, AGA-EKA-LIFT, Réf. : EKAT-1060/EE.
Caractéristiques
- En cas de besoin, par exemple si le patient s'effondre, les tables basculantes peuvent être réglées de la position presque verticale (74°) à la position horizontale (0°) et à la position de choc (20° négatif).
- La stabilité et la robustesse sont assurées par des goussets dans les coins du cadre.
- Le socle, équipé de pieds de nivellement, garantit, en combinaison avec le pied d'appui extractible, une grande stabilité, même en position presque verticale, et même avec le poids du patient.
- Les capots de la colonne et du socle, résistants aux chocs et aux rayures, sont faciles à nettoyer, comme tous les autres éléments.
- Les épaisseurs des deux sections rembourrées (repose-tête et surface de couchage) sont de 64 mm chacune.
- Les tables basculantes, Réf. : KT-1062/E et EKAT-1062/E, ont une hauteur de travail fixe (730 mm) lorsqu'elles sont en position horizontale du plan de table. Le réglage de la hauteur n'est pas possible ultérieurement.
- Les tables basculantes, Réf. : KT-1060/EE et EKAT-1060/EE, sont équipées d'un réglage en hauteur électrique (730 - 930 mm, mesuré dans la position horizontale du plan de table).
- Les entraînements électriques silencieux utilisés ne nécessitent aucun entretien et sont protégés contre les projections d'eau. Ils sont commandés par une pédale (ou - sans supplément de prix - par un interrupteur manuel). Les systèmes de réglage sont équipés d'un verrouillage des touches. Valeurs de connexion par moteur : 230V, 50/60 Hz., 3,7A, 850W, IPX4, v=11mm/s, 10000N.
- Le réglage du repose-tête est possible en continu jusqu'à +40°. Le blocage se fait par une poignée de serrage et un mécanisme à serrage de tige.
Détails techniques
| AGA-KARDIO-MAT | AGA-KARDIO-LIFT | AGA-EKA-MAT | AGA-EKA-LIFT | |
|---|---|---|---|---|
| Référence | KT-1062/E | KT-1060/EE | EKAT-1062/E | EKAT-1060/EE |
| Cadre | Laqué | |||
| Longueur Repose-tête / plan de table | 1900 mm 500 / 1400 mm | |||
| Largeur | 620 mm (680 mm avec rails normalisés) | |||
| Réglage en hauteur | - | 730 - 930 mm (moteur électrique) | - | 730 - 930 mm (moteur électrique) |
| Hauteur | 730 mm | - | 730 mm | - |
| Découpe écho | - | 300 x 250 mm (L x l) avec insert rembourré | ||
| Réglage de l'inclinaison | -20º / +74º (moteur électrique) | |||
| Sections rembourrées | En 2 plans | En 3 plans | ||
| Épaisseur de sellerie | 64 mm | |||
| Réglage du repose-tête | +40º (tiges de serrage) | |||
| Capacité de charge | 150 kg | |||
La version standard comprend :
- Une paire de rails normalisés latéraux, dimensions 25 x 10 mm, en acier inoxydable, longueur 1560 mm.
- Une paire d'accoudoirs circulaires noirs, avec pinces de fixation pour rails normalisés.
- Une planche d'appui amovible, dimensions 490 x 320 mm, épaisseur 15 mm, noir, avec surface antidérapante.
- La ou les pédales de commande.
- Un support de sécurité extractible au niveau du cadre de sol.
- Une découpe au pied du coussin du plan de couchage, pour faciliter la montée et la descente.
- Un cadre de sol avec des pieds de nivellement.
- Une ceinture de patient cousue en cuir synthétique, dimensions 2.200 x 250 mm (Lxl), avec fermeture velcro.

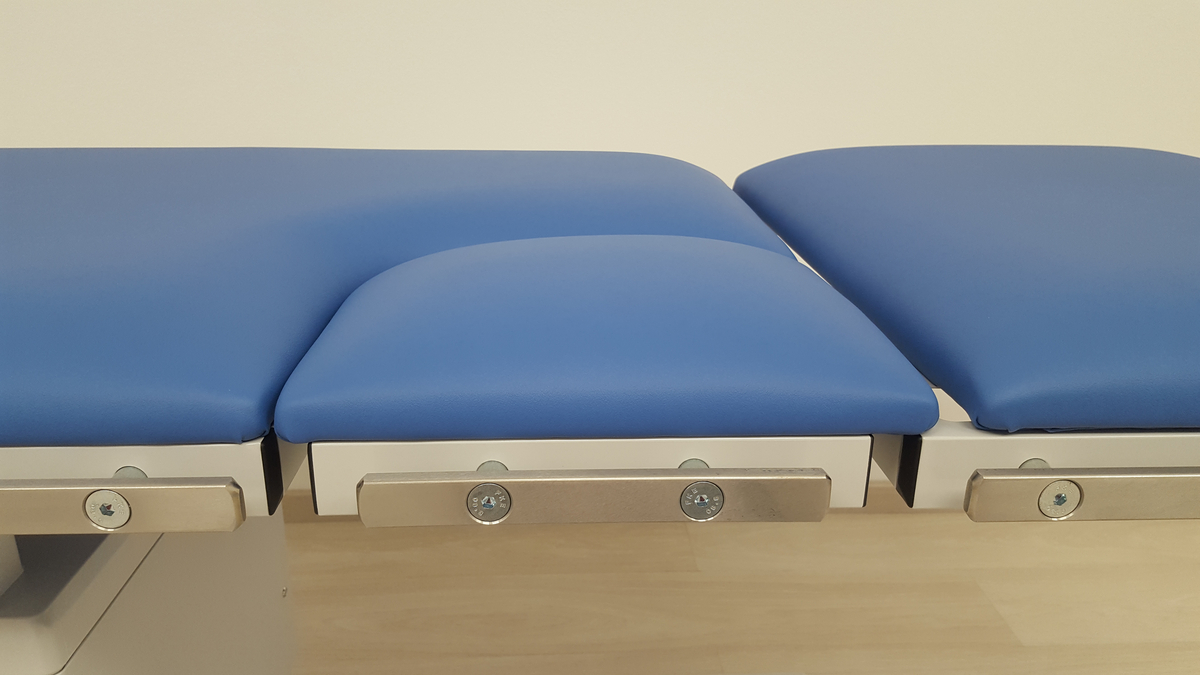

- L'insert rembourré escamotable, dimensions 300 x 250 mm (L x l), pour fermer la découpe écho (uniquement pour les tables basculantes, Réf. : EKAT-1062/E et EKAT-1060/EE).
Nous proposons en standard le laquage coloré des cadres dans les trois teintes suivantes (voir la carte de sélection des couleurs des cadres) :
- gris clair (RAL 7035)
- aluminium blanc (RAL 9006)
- blanc pur (RAL 9010).
La finition de haute qualité a un aspect brillant. Elle est résistante aux désinfectants et facile à nettoyer.
D'autres couleurs sont bien sûr également disponibles. Veuillez nous indiquer la couleur RAL souhaitée afin que nous puissions déterminer les coûts supplémentaires correspondants. Veuillez toutefois noter que ces produits sont alors considérés comme des variantes de produits sans droit de retour.
Les revêtements en cuir synthétique que nous utilisons se caractérisent par leur résistance à la déchirure, leur durabilité, leur longévité et leurs bonnes propriétés de nettoyage ainsi que leur résistance aux désinfectants.
Nous utilisons une sélection (de couleurs) de revêtements en cuir synthétique de VOWAled Pisa (Vowalon). Vous trouverez le nuancier ici.
Il est également possible d'utiliser des revêtements en cuir synthétique d'autres fabricants ou d'autres couleurs (variantes de produits sans retour possible). Après accord préalable, veuillez nous envoyer les références correspondantes.
Le revêtement en cuir synthétique noir conducteur d'électricité (avec prise d'équipotentialité sur le cadre) est disponible moyennant un supplément de prix. Il est déjà inclus dans le prix des tables d'opération et des tables multifonctions.
A télécharger
pdf | 1,010 Ko
Galeries de photos
KT-1062/E
KT-1062/E

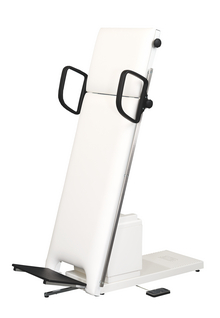

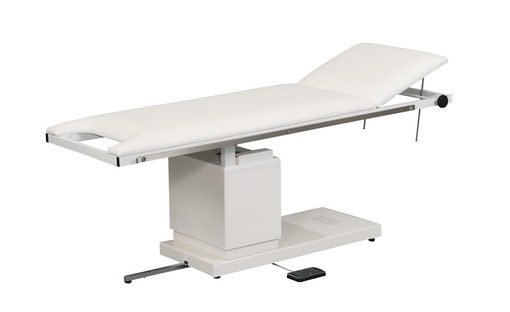

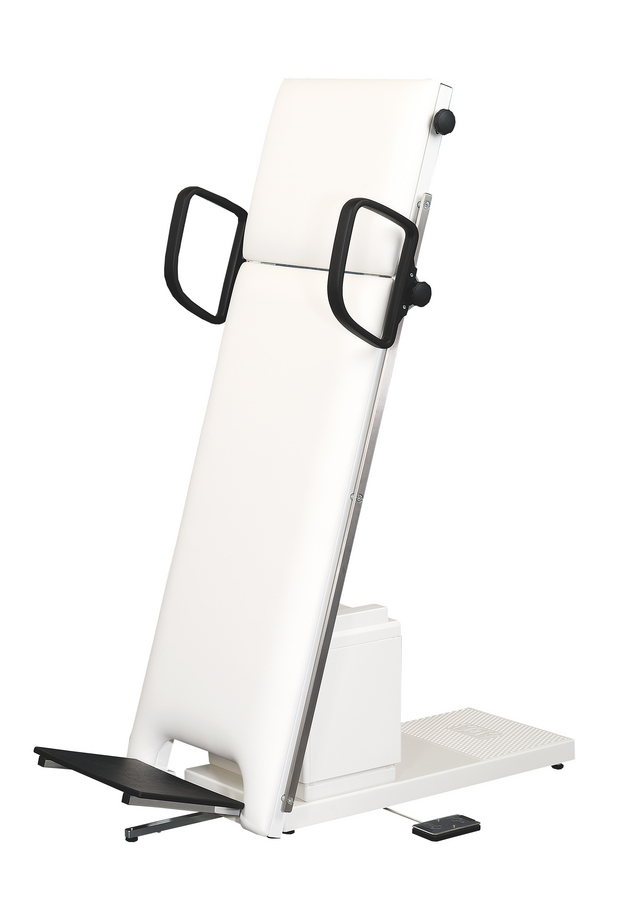

Les photos montrent la table basculante de cardiologie AGA-KARDIO-MAT, Réf. : KT-1062/E, dans les couleurs :
- Cadre : blanc pur RAL 9010,
- Sellerie : blanc.
EKAT-1062/E
EKAT-1062/E
EKAT-1062/E
EKAT-1062/E
EKAT-1062/E
EKAT-1062/E
EKAT-1062/E

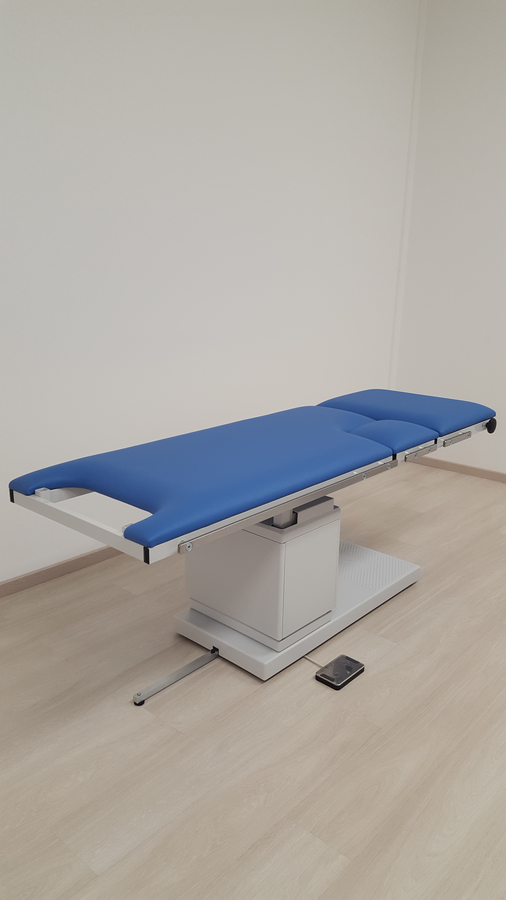

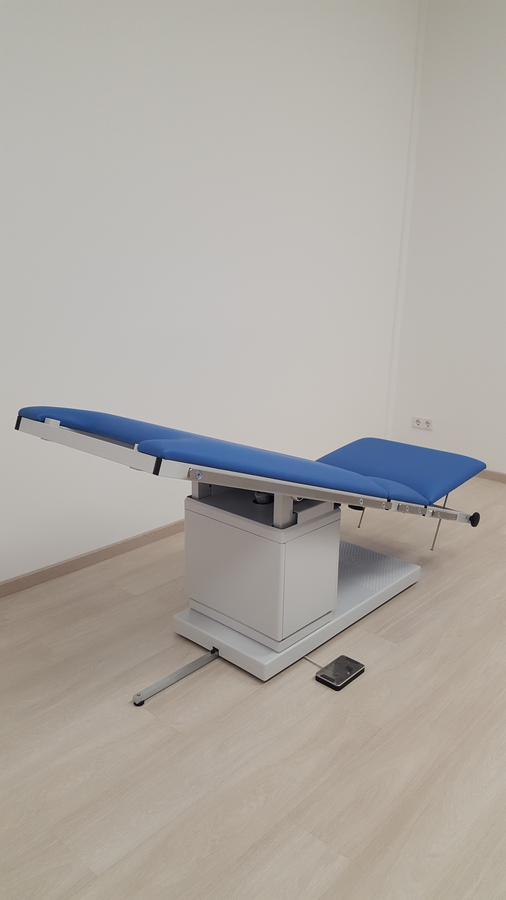

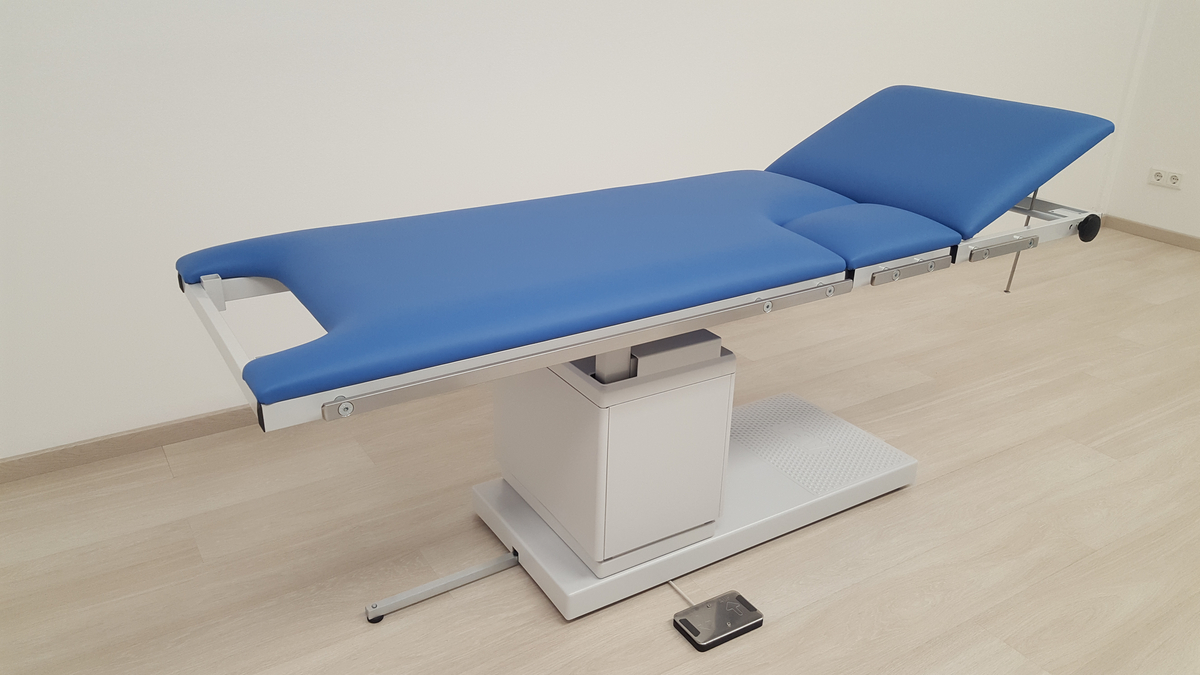

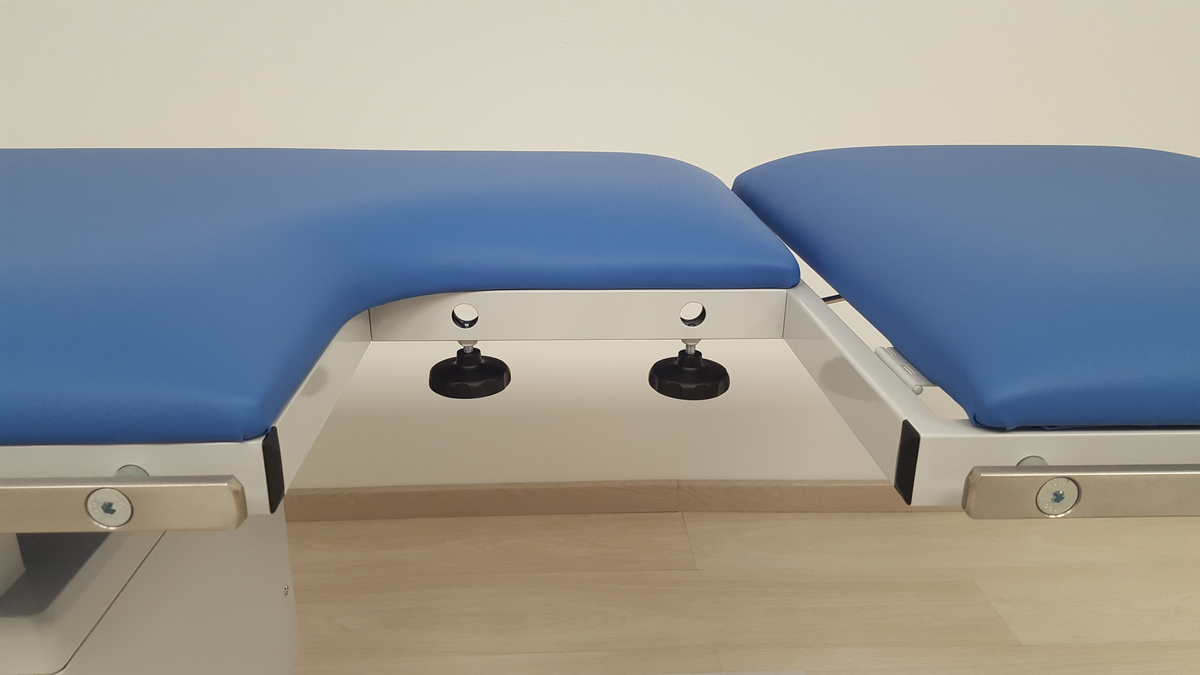

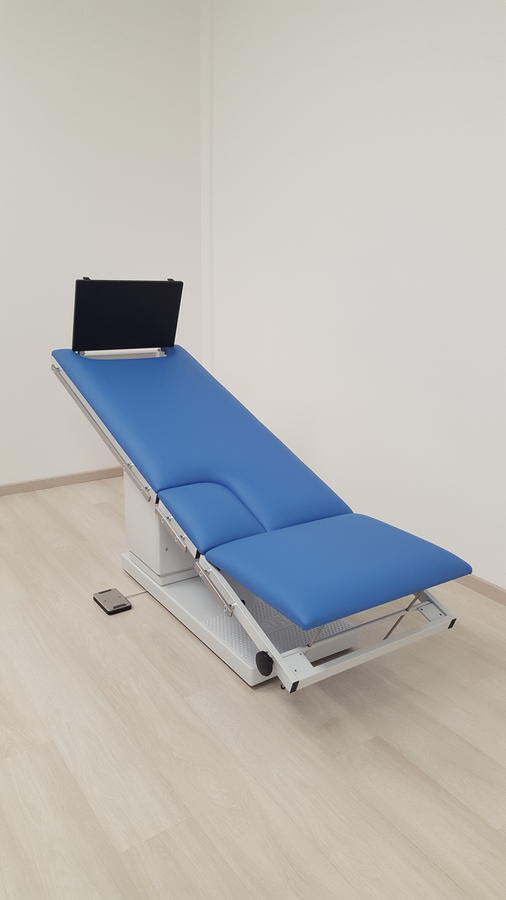

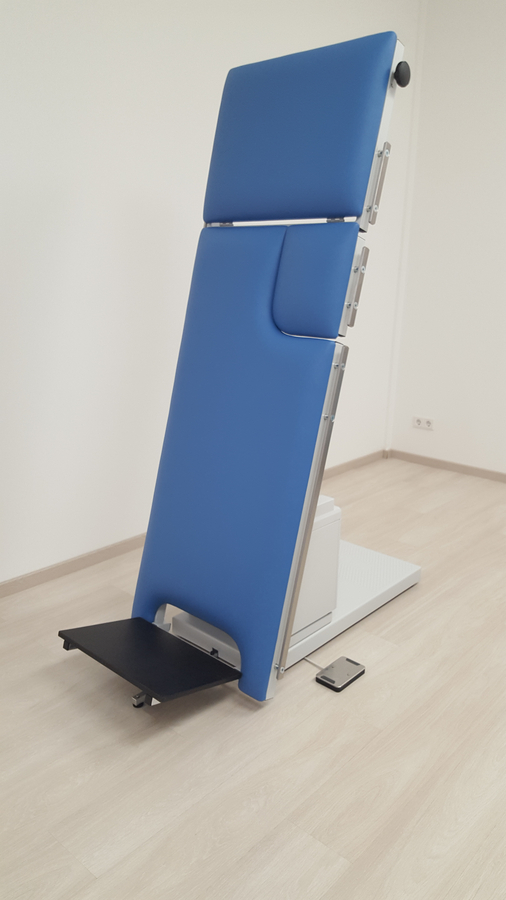

Les photos montrent la table basculante de cardiologie AGA-EKA-MAT, Réf. : EKAT-1062/E, dans les couleurs :
- Cadre : gris clair RAL 7035,
- Sellerie : Atoll.
Accessoires & options supplémentaires
Réference | Description |
|---|---|
| A-2047 | Support de bras, pivotant, noir, coque de bras en mousse PU, dimensions env. 400 x 120 mm (L x l), avec 2 fermetures velcro pour fixer le bras sur la coque, support chromé avec fixation pour rail normalisé. |
| KVG | Réglage du repose-tête par ressort à gaz (au lieu du mécanisme à serrage de tige), peut être actionné d'une seule main, le bouton de déclenchement se trouvant directement sur le rembourrage du repose-tête. Le montage ultérieur n'est pas possible |
| LR/Z-50 | Base mobile sur roulettes à réglage centralisé, soudé dans le cadre au sol (dimensions env. 1000 x 450 mm), composé de 2 roues pivotantes et de 2 roues fixes, Ø 50 mm, pédale avec capuchon noir située vers la tête. Le montage ultérieur n'est pas possible. |
P-2065/A | Porte-rouleau de papier avec kits de montage, chromé, composé de deux fixations (tube d'acier carré 30 x 30 x 2 mm, longueur env. 150 mm), deux équerres, deux colliers et d'une barre porte-rouleau de papier (longueur de 615 mm, Ø 20 x 1 mm), pour montage sur le cadre de sellerie. |
| PEF-1043 | Insert rembourré, pour fermer la découpe au pied du plan de couchage, voir couleurs de sellerie. |
| PG-220 | Sangle pour patient, dimensions 2.200 x 250 mm (L x l), en cuir synthétique cousu, avec fermeture velcro (bandes à crochets et boucles), voir couleurs de sellerie. |
WM-30 | Rapporteur d'angle, en acier CrNi, monté au choix à droite ou à gauche sur le cadre de sellerie (à préciser lors de la commande). Un montage ultérieur n'est pas possible. |
Les accessoires mentionnés précédemment ne sont qu'une petite sélection. Les accessoires suivants sont également disponibles : découpe pour le visage dans le repose-tête de la table et, le cas échéant, avec insert rembourré pour la fermeture, aides au positionnement, arceau d'anesthésie, supports d'épaule / latéraux, barrières latérales de sécurité.
Variantes de produits
En tant que fabricant, nous sommes en mesure d'adapter nos produits à vos besoins individuels. Nous vous montrons ici des exemples de la manière dont nous avons réalisé les souhaits spécifiques de nos clients.
La livraison des tables basculantes de cardiologie est par exemple possible avec un plan de couchage d'un seul tenant ou une sellerie en cuir synthétique d'une autre couleur. Nous vous indiquons volontiers le supplément de prix sur demande.
Vous avez des questions ? N'hésitez pas à nous contacter !
Vous avez des questions sur nos produits ou nos services ? Vous souhaitez faire notre connaissance ? Nous sommes personnellement à votre disposition pour vous conseiller.
Vidéos de produits
Représentation du réglage électrique de la hauteur sur la table de phlébologie AGA-PHLEBO-LIFT, Réf. : VEKO-1060/EE, équipée du rapporteur, Réf. : WM-30, d'une base mobile à réglage centralisé, Réf. : LR/Z-50, et d'un rouleau pour les talons, Réf. : FR-60, ainsi que du réglage de Trendelenburg, de l'affichage en degrés du rapporteur et de la facilité de déplacement.
Représentation et utilisation du réglage du repose-tête en continu par mécanisme à serrage de tige, Réf. : EKA-1065/AA.
Représentation des rails normalisés chirurgicaux, Réf. : OPS-170/A.
