Echo-Kardiographieliegen mit klappbarem Polstereinsatz
Echo-Kardiographieliegen mit klappbarem Polstereinsatz. Sie sind in jeder kardiologischen Praxis bzw. jedem Krankenhaus eine unverzichtbare Grundlage bei der Echokardiographie, einer der primären, nicht invasiven Untersuchungsmethoden des Herzens.
Echo-Kardiographieliegen mit klappbarem Polstereinsatz
Die Echo-Kardiographieliegen fußen von der Konstruktion her auf den 2-teiligen Untersuchungsliegen. Speziell für die Herzuntersuchung mittels Schallkopf sind aber Ausschnitte in den Liegeflächen der Echo-Kardiographieliegen eingearbeitet. Der entsprechende klappbare Polstereinsatz zum Schließen des Ausschnitts, der mit der Liege fest verbunden ist, gehört zum Lieferumfang jeder Echo-Liege von AGA Sanitätsartikel.
Die Echo-Kardiographieliegen mit dem klappbaren Polstereinsatz sind auch in drei Gestellbeschaffenheiten erhältlich:
Lackiert, verchromt und Edelstahl,
sowie in zwei Breiten:
650 mm und 800 mm.
Aufgrund der verschiedenen Körpergrößen der Anwender sind die Echo-Kardiographieliegen ohne Aufpreis in den Höhen:
650 mm, 700 mm, 750 mm und 800 mm,
verfügbar. Wird bei der Auftragserteilung keine Liegenhöhe angegeben, werden die Echo-Liegen in 650 mm Höhe geliefert.
Eigenschaften
- Die Stabilität und Robustheit wird durch die Knotenbleche in den Rahmenecken sowie den Quer- und Längsverstrebungen zwischen den Liegenbeinen und im Polsterrahmen erreicht.
- Die Echo-Liegen sind in zwei Breiten erhältlich:
- Breite 650 mm, Bestell-Nr.: EKA-1065/AA, EKA-2065/AA und EKA-3065/AA,
- Breite 800 mm, Bestell-Nr.: EKA-1080/AA, EKA-2080/AA und EKA-3080/AA.
- Die zwei Liegenbreiten haben unterschiedliche Ausschnittsgrößen:
- Liegenbreite 650 mm, Abmessungen Echo-Ausschnitt 315 x 250 mm (L x B),
- Liegenbreite 800 mm, Abmessungen Echo-Ausschnitt 405 x 300 mm (L x B).
- Die Stahlrohrgestelle bestehen bei:
- Bestell-Nr.: EKA-1065/AA und EKA-1080/AA, aus lackiertem Blankstahl,
- Bestell-Nr.: EKA-2065/AA und EKA-2080/AA aus verchromtem Blankstahl,
- Bestell-Nr.: EKA-3065/AA und EKA-3080/AA, aus Edelstahl.
- Die Liegenbeine sind am Ende mit Fußbodenschonern (Einschlagkappen) versehen.
- Die Stärken der drei Polstersegmente (Kopfteil, Liegefläche und Polstereinsatz) betragen jeweils 64 mm.
- Wird bei Auftragserteilung kein Höhenmaß genannt, werden die Echo-Kardiographieliegen in 650 mm Höhe geliefert (ohne Aufpreis auch in den Höhen 700, 750 und 800 mm erhältlich).
- Die Verstellung des Kopfteils ist stufenlos bis zu +40°möglich. Die Arretierung erfolgt durch einen Klemmgriff per Klemmstangenmechanismus.
Technische Details
| Liegenbreite 650 mm | |||
|---|---|---|---|
| Bestellnummern | EKA-1065/AA | EKA-2065/AA | EKA-3065/AA |
| Gestelle | Lack | Chrom | Edelstahl |
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | ||
| Breite | 650 mm | ||
| Höhen (ohne Aufpreis) | 650 / 700 / 750 / 800 mm | ||
| Polstersegmente | 3-teilig | ||
| Polsterstärke | 64 mm | ||
| Kopfteilverstellung | +40° (Klemmstangen) | ||
| Echo-Ausschnitt | 315 x 250 mm (L x B) | ||
| Belastbarkeit | 200 kg | ||
| Liegenbreite 800 mm | |||
|---|---|---|---|
| Bestellnummern | EKA-1080/AA | EKA-2080/AA | EKA-3080/AA |
| Gestelle | Lack | Chrom | Edelstahl |
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | ||
| Breite | 800 mm | ||
| Höhen (ohne Aufpreis) | 650 / 700 / 750 / 800 mm | ||
| Polstersegmente | 3-teilig | ||
| Polsterstärke | 64 mm | ||
| Kopfteilverstellung | +40° (Klemmstangen) | ||
| Echo-Ausschnitt | 405 x 300 mm (L x B) | ||
| Belastbarkeit | 200 kg | ||
Zur Standardausführung gehören:
- Klappbarer Polstereinsatz zum Schließen des Echo-Ausschnitts.
- Liegenbeine mit Fußbodenschonern (Einschlagkappen).
Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).
- Lichtgrau (RAL 7035),
- Weißaluminium (RAL 9006),
- Reinweiß (RAL 9010).
Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.
Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.
Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.
Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.
Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.
Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.
Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.
Passende Downloads
Bildergalerien
EKA-1080/AA
EKA-1080/AA
EKA-1080/AA
EKA-1080/AA

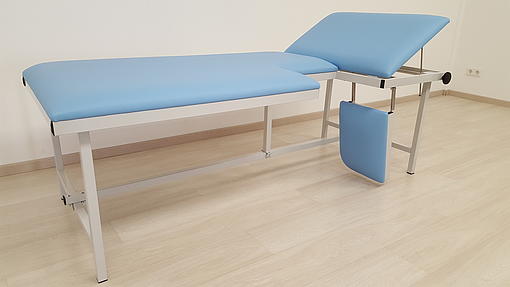

Die Fotos zeigen die Echo-Kardiographieliege, Bestell-Nr.: EKA-1080/AA, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Hellblau.
EKA-3080/AA
EKA-3080/AA
EKA-3080/AA
EKA-3080/AA
Die Fotos zeigen die Echo-Kardiographieliege, Bestell-Nr.: EKA-3080/AA, in den Farben:
- Gestell: Edelstahl,
- Polster: Atoll.
Zubehör & Zusatzoptionen
Bestell-Nr. | Beschreibungen |
|---|---|
| GS-1710 EfGS | Gesichtsausschnitt im Kopfteilpolster, oval, Abmessungen ca. 205 x 105 mm (L x B), nicht nachrüstbar. |
| KVG | Kopfteilverstellung per Gasdruckfeder (statt Klemmstangenmechanismus). Die Bedienung kann mit nur einer Hand erfolgen. Der Auslöseknopf befindet sich direkt am Kopfteilpolster. Nicht nachrüstbar. |
| LR-75 LR-125 | Satz Laufrollen, Rollen Ø 75 mm. Satz Laufrollen, Rollen Ø 125 mm. Vier Lenkrollen, zwei Rollen sind total feststellbar. |
| LR/Z-125 | Zentralverstellung mit Doppelrollen Fahrbarkeit in Form einer Zentralverstellung, Doppellenkrollen Ø 125 mm. Alle vier Rollen bieten hervorragende Rolleigenschaften und sind durch Gestänge miteinander verbunden. Jeweils ein Tritthebel am Kopf- und Fußende, Tritthebel sind diagonal angeordnet, leicht zu bedienen und mit farblichen Markierungen (grün = Liege ist rollbar, rot = Liege ist festgestellt) versehen. Nicht nachrüstbar. |
| NF-30 | Nivellierfüße, Satz (4 Stück) Einschlagkappen mit Nivellierfüßen, für Quadratstahlrohr 30 x 30 mm. |
P-2065 | Papierrollenhalter, für 650 mm Breite. |
Die zuvor genannten Zubehörkomponenten sind lediglich ein kleiner Auszug. Folgende Zubehörteile sind ebenfalls erhältlich: umlaufender Kanten-/Rammschutz, Infusionsständer, Lagerungshilfen, Fahreinrichtung auf Laufrollen, Patientengurte, Geräte-(OP-)Schienen in verschiedenen Längen, Schiebegriffe, steck- und abnehmbare Seitengitter, Seitengitter (mit Drehmechanismus), Wandabweiserringe in den vier Liegenecken.
Produktvarianten
Als Hersteller sind wir in der Lage, unsere Produkte Ihren individuellen Bedürfnissen anzupassen. Hier zeigen wir Ihnen Beispiele, wie kundenspezifische Wünsche von uns umgesetzt wurden.
EKA-2065/AA, P-2065, LR/Z-125
EKA-2065/AA, P-2065, LR/Z-125
EKA-2065/AA, P-2065, LR/Z-125
EKA-2065/AA, P-2065, LR/Z-125
EKA-2065/AA, P-2065, LR/Z-125
EKA-2065/AA, P-2065, LR/Z-125
EKA-2065/AA, P-2065, LR/Z-125

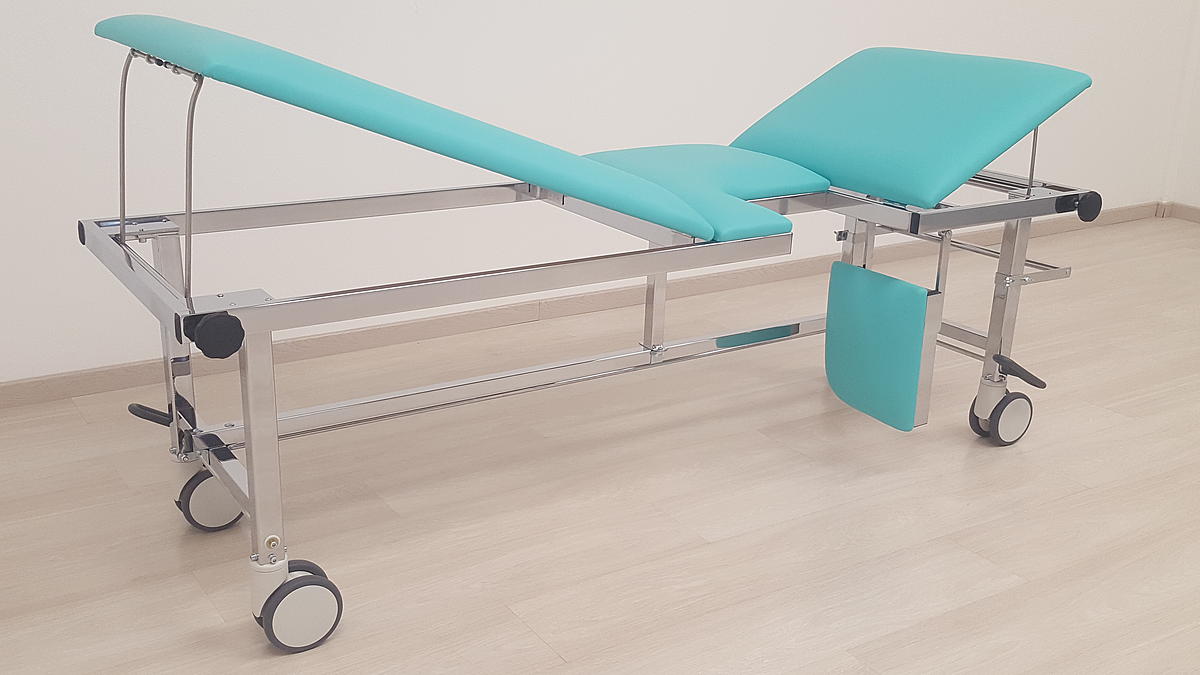

Die Fotos zeigen die Echo-Kardiographieliege, Bestell-Nr.: EKA-2065/AA, mit einem stufenlos verstellbaren Fußteilpolster (Polsterlängen: Fußteil 900 mm, Mittelteil 500 mm und Kopfteil 500 mm), in den Farben:
- Gestell: Chrom,
- Polster: Türkis,
sowie die weiteren Zubehör- und Ausstattungskomponenten:
- Fahrbarkeit in Form einer Zentralverstellung, Rollen Ø 125 mm, Bestell-Nr.: LR/Z-125, für Liegenhöhe 650 mm, und
- Papierrollenhalter, Bestell-Nr.: P-2080.
EKA-1065/AA, KVG
EKA-1065/AA, KVG
EKA-1065/AA, KVG
Die Fotos zeigen die Echo-Kardiographieliege, Bestell-Nr.: EKA-1065/AA, in den Farben:
- Gestell: Weißaluminium RAL 9006,
- Polster: Anthrazit,
sowie die weitere Zubehör- und Ausstattungskomponente:
- Kopfteilverstellung per Gasdruckfeder, Bestell-Nr.: KVG.
EKA-2080/AA, P-2080, LR-125
EKA-2080/AA, P-2080, LR-125
EKA-2080/AA, P-2080, LR-125
EKA-2080/AA, P-2080, LR-125
Die Fotos zeigen die Echo-Kardiographieliege, Bestell-Nr.: EKA-2080/AA, in den Farben:
- Gestell: Chrom,
- Polster: Rot,
sowie die weiteren Zubehör- und Ausstattungskomponenten:
- Papierrollenhalter, Bestell-Nr.: P-2080, und
- Satz Laufrollen, Rollen Ø 125 mm, Bestell-Nr.: LR-125, für Liegenhöhe 700 mm.
EKA-1080/AA, zweites Kopfteil am Fußende
EKA-1080/AA, zweites Kopfteil am Fußende
EKA-1080/AA, zweites Kopfteil am Fußende
EKA-1080/AA, zweites Kopfteil am Fußende
EKA-1080/AA, zweites Kopfteil am Fußende

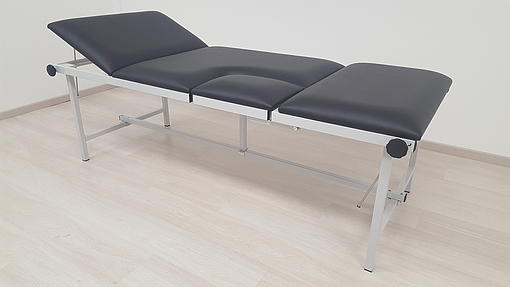

Die Fotos zeigen die Echo-Kardiographieliege, Bestell-Nr.: EKA-1080/AA, mit einem zweiten Kopfteil am Fußende, 500 mm lange verstellbare Kopf- und Fußteile sowie einem 900 mm langen festen Mittelteil, in den Farben:
- Gestell: Reinweiß RAL 9010,
- Polster: Schwarz.
Sie haben Fragen? Sprechen Sie uns bitte an!
Sie haben Fragen zu unseren Produkten oder Serviceleistungen? Sie möchten uns kennenlernen? Wir sind persönlich gerne für Sie da und beraten Sie!
Produktvideos
Darstellung und Bedienung der stufenlosen Kopfteilverstellung per Klemmstangenmechanismus und des Klappmechanismus des Polstereinsatzes bei der Echo-Kardiographieliege, Bestell-Nr.: EKA-1065/AA.
