Echo-Kardiographieliegen mit hydraulischer Höhenverstellung (großer Hub durch Scherenmechanismus)
Hydraulisch höhenverstellbare Echo-Kardiographieliegen mit extra großem Hub, der über den Scherenmechanismus möglich wird.
Echo-Kardiographieliegen, Verstellung per Hydraulik, großer Hub durch Scherenmechanismus
Die hydraulisch höhenverstellbaren Echo-Kardiographieliegen sind auch mit einem extra großen Hub erhältlich. Der Verstellbereich von 420 mm wird durch einen Scherenmechanismus erreicht.
Die Hydraulik, die unabhängig vom Stromnetz verstellt werden kann, wird durch die eingebaute Fußpumpe bedient. Durch das Heruntertreten des Hebels lässt sich der Polsterrahmen nach oben verstellen. Zum Herunterlassen des Polsterrahmens ist der Tritthebel mit dem Fuß anzuheben.
Die Echo-Kardiographieliege lässt sich bis auf Rollstuhlhöhe absenken. In niedrigster Stellung befindet sich die Polsteroberkante bei etwa 500 mm. Dadurch sind diese hydraulisch höhenverstellbaren Echo-Liegen besonders für gebrechliche, ältere oder behinderte Menschen geeignet. Bei diesen Echo-Kardiographieliegen von AGA Sanitätsartikel ist im Rückenteil ein Ausschnitt speziell für die Herzuntersuchung, mittels Schallkopf, eingearbeitet. Der entsprechende Polstereinsatz gehört mit zum Lieferumfang der jeweiligen Echo-Liege.
Die Echo-Kardiographieliegen sind in zwei Rahmenbeschaffenheiten zu bekommen:
Lackiert und verchromt,
sowie in zwei Breiten:
650 mm und 800 mm.
Eigenschaften
- Die Hydraulik wird durch die eingebaute Fußpumpe bedient. Die Höhenverstellung kann natürlich auch mit schweren Patienten (bis 200 kg), ohne größeren Kraftaufwand, erfolgen. Um die Hydraulik von beiden Seiten betätigen zu können, ist die Montage eines weiteren Fußhebels möglich. Dieser ist gegen Aufpreis (Bestell-Nr.: FPH-10) erhältlich.
- Die Echo-Kardiographieliegen mit großem Verstellbereich (500-920 mm) sind in zwei Breiten lieferbar:
- Breite 650 mm, Bestell-Nr.: H-EKA 1065/Y 920 und H-EKA 2065/Y 920,
- Breite 800 mm, Bestell-Nr.: H-EKA 1080/Y 920 und H-EKA 2080/Y 920.
- Die Stabilität und Robustheit wird durch die Knotenbleche in den Rahmenecken erreicht.
- Die Abmessungen des Ausschnitts sind 325 x 260 mm (L x B).
- Die Gestelldiagonalen und der Bodenrahmen bestehen aus lackiertem Blankstahl. Die Profile des Polsterrahmens sind bei:
- Bestell-Nr.: H-EKA 1065/Y 920 und H-EKA 1080/Y 920, aus lackiertem Blankenstahl,
- Bestell-Nr.: H-EKA 2065/Y 920 und H-EKA 2080/Y 920, aus verchromtem Blankenstahl.
- Die Stärken der drei Polstersegmente (Rückenteil, Liegefläche und Polstereinsatz) betragen jeweils 64 mm.
- Die Verstellung des Kopfteils erfolgt +30° per Raster, in 13 Raststufen.
Technische Details
| Liegenbreite 650 mm | |||
|---|---|---|---|
| Bestellnummern | H-EKA 1065/Y 920 | H-EKA 2065/Y 920 | |
| Rahmen | Lack | Chrom | |
| Längen Rückenteil/Liegefläche | 1.900 mm 800 / 1.100 mm | ||
| Breite | 650 mm | ||
| Höhenverstellung | 500 - 920 mm (Hydraulik) | ||
| Polstersegmente | 3-teilig | ||
| Polsterstärke | 64 mm | ||
| Rückenteilverstellung | +30° (Raster) | ||
| Echo-Ausschnitt | 325 x 260 mm (L x B) | ||
| Belastbarkeit | 200 kg | ||
| Liegenbreite 800 mm | |||
|---|---|---|---|
| Bestellnummern | H-EKA 1080/Y 920 | H-EKA 2080/Y 920 | |
| Rahmen | Lack | Chrom | |
| Längen Rückenteil/Liegefläche | 1.900 mm 800 / 1.100 mm | ||
| Breite | 800 mm | ||
| Höhenverstellung | 500 - 920 mm (Hydraulik) | ||
| Polstersegmente | 3-teilig | ||
| Polsterstärke | 64 mm | ||
| Rückenteilverstellung | +30° (Raster) | ||
| Echo-Ausschnitt | 325 x 260 mm (L x B) | ||
| Belastbarkeit | 200 kg | ||
Als Rahmen in den Tabellen ist lediglich die Beschaffenheit des Polsterrahmens definiert. Der Bodenrahmen und die Diagonalen sind nur in lackierter Ausführung lieferbar.
Zur Standardausführung gehören:
- Einschiebbarer Polstereinsatz zum Schließen des Echo-Ausschnitts.
- Fußbodenschoner (Aufsteckkappen) an den vier Stellfüßen.
Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).
- Lichtgrau (RAL 7035),
- Weißaluminium (RAL 9006),
- Reinweiß (RAL 9010).
Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.
Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.
Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.
Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.
Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.
Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.
Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.
Passende Downloads
Bildergalerien
H-EKA 1065/Y 920, P-2065/A
H-EKA 1065/Y 920, P-2065/A
H-EKA 1065/Y 920, P-2065/A
H-EKA 1065/Y 920, P-2065/A
H-EKA 1065/Y 920, P-2065/A
H-EKA 1065/Y 920, P-2065/A
H-EKA 1065/Y 920, P-2065/A
H-EKA 1065/Y 920, P-2065/A

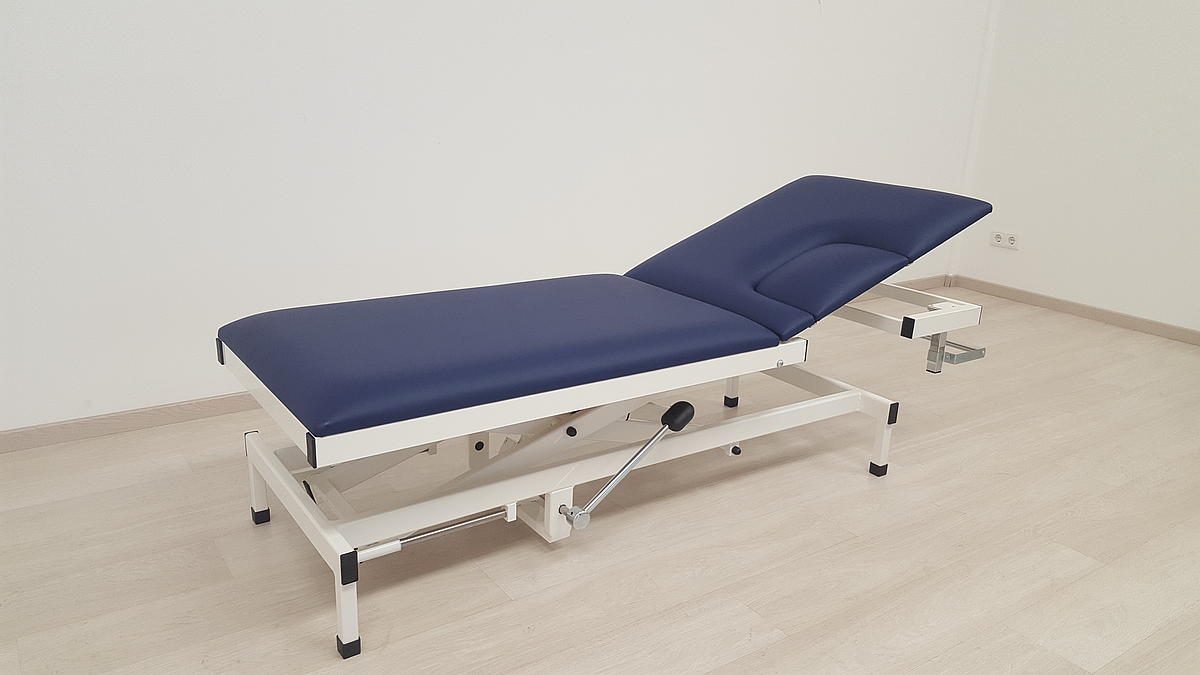

Die Fotos zeigen die Echo-Kardiographieliege mit hydraulischer Höhenverstellung, Bestell-Nr.: H-EKA 1065/Y 920, in den Farben:
- Gestell: Reinweiß RAL 9010,
- Polster: Blau,
sowie die weitere Zubehör- und Ausstattungskomponente:
- Papierrollenhalter, Bestell-Nr.: P-2065/A.
H-EKA 2065/Y 920, LR-75
H-EKA 2065/Y 920, LR-75
H-EKA 2065/Y 920, LR-75
H-EKA 2065/Y 920, LR-75
Die Fotos zeigen die Echo-Kardiographieliege mit hydraulischer Höhenverstellung, Bestell-Nr.: H-EKA 2065/Y 920, in den Farben:
- Polsterrahmen: Chrom,
- Gestell: Lichtgrau RAL 7035,
- Polster: Atoll,
sowie die weitere Zubehör- und Ausstattungskomponente:
- Satz Laufrollen, Ø 75 mm, Bestell-Nr.: LR-75, für Liegenhöhe 500 – 920 mm.
Zubehör & Zusatzoptionen
Bestell-Nr. | Beschreibungen |
|---|---|
| FPH-10 | Fußhebel, mit Übertragungswelle und Verbindungsstück. Damit ist eine Bedienung der hydraulischen Höhenverstellung von beiden Seiten möglich. |
| LR-75 LR-125 | Satz Laufrollen, Rollen Ø 75 mm. Satz Laufrollen, Rollen Ø 125 mm. Vier Lenkrollen, zwei Rollen sind total feststellbar. Nicht nachrüstbar. |
| LR/Z-125 | Zentralverstellung mit Doppelrollen Fahrbarkeit in Form einer Zentralverstellung, Doppellenkrollen Ø 125 mm. Alle vier Rollen bieten hervorragende Rolleigenschaften und sind durch Gestänge miteinander verbunden. Jeweils ein Tritthebel am Kopf- und Fußend. Die Tritthebel sind diagonal angeordnet, leicht zu bedienen und mit farblichen Markierungen (grün = Liege ist rollbar, rot = Liege ist festgestellt). Nicht nachrüstbar. |
P-2065/A | Papierrollenhalter, für 650 mm Breite. |
Die zuvor genannten Zubehörkomponenten sind lediglich ein kleiner Auszug. Folgende Zubehörteile sind ebenfalls erhältlich: umlaufender Kanten-/Rammschutz, Infusionsständer, Lagerungshilfen, Fahreinrichtung auf Laufrollen, Patientengurte, Geräte-(OP-)Schienen in verschiedenen Längen, Schiebegriffe, steck- und abnehmbare Seitengitter, Seitengitter (mit Drehmechanismus), Wandabweiserringe in den vier Liegenecken.
Produktvarianten
Als Hersteller sind wir in der Lage, unsere Produkte Ihren individuellen Bedürfnissen anzupassen. Hier zeigen wir Ihnen Beispiele, wie kundenspezifische Wünsche von uns umgesetzt wurden.
Die Ausstattung der hydraulisch höhenverstellbaren Echo-Kardiographieliegen zum Beispiel mit einem umlaufenden Kanten-/Rammschutz oder mit einem andersfarbigen Kunstlederbezug ist gegen Aufpreis möglich. Die Aufpreise nennen wir Ihnen gerne auf Anfrage.
