Echo-Kardiographieliegen mit Handkurbelhöhenverstellung
Höhenverstellung über Handkurbel: leicht und einfach zu bedienen - für Echo-Kardiographieliegen, die nur ab und zu in der Höhe verstellt werden bzw. netzunabhängig sein sollen.
Echo-Kardiographieliegen mit Höhenverstellung per Handkurbel
Wer Echo-Kardiographieliegen sucht, die nur ab und zu in der Höhe verstellt werden bzw. netzunabhängig (Strom) sein sollen, dem empfehlen wir die Anschaffung einer Echo-Kardiographieliege mit Handkurbelhöhenverstellung. Die Bedienung der Handkurbel, bei dieser preisbewussten Ausführung einer höhenverstellbaren Echo-Kardiographieliege, erfolgt vom Fußende aus. Nach der Benutzung wird die Handkurbel einfach wieder unter die Liegefläche geschoben. Auch hier sind in den Liegeflächen der Echo-Kardiographieliegen, speziell für die Herzuntersuchungen mittels Schallkopf, Ausschnitte eingearbeitet.
Die Echo-Kardiographieliegen mit Handkurbelhöhenverstellungen von AGA Sanitätsartikel sind in zwei Rahmenbeschaffenheiten verfügbar:
Lackiert und verchromt,
sowie in zwei Breiten:
650 mm und 800 mm.
Eigenschaften
- Um Wipp- und Schwingbewegungen der Liegefläche zu vermeiden, werden diese handkurbelhöhenverstellbaren Echo-Kardiographieliegen mit Präzisions-Doppelvierkantführungen gefertigt. Dadurch erfolgt die Höhenverstellung ohne Seitenversatz.
- Das optimale Übersetzungsverhältnis (i=10mm/Umdrehung) des wartungsfreien Getriebes sorgt bei der Verstellung für eine ruckfreie, schnelle und leichte Bedienbarkeit, ohne großen Kraftaufwand, selbstverständlich auch mit schweren Patienten (bis zu 200 kg).
- Die Echo-Kardiographieliegen mit Handkurbelhöhenverstellung (650 – 850 mm) sind in zwei Breiten erhältlich:
- Breite 650 mm, Bestell-Nr.: H-EKA 1065/H und H-EKA 2065/H,
- Breite 800 mm, Bestell-Nr.: H-EKA 1080/H und H-EKA 2080/H.
- Die zwei Liegenbreiten haben unterschiedliche Ausschnittsgrößen:
- Liegenbreite 650 mm, Abmessungen Echo-Ausschnitt 315 x 250 mm (L x B),
- Liegenbreite 800 mm, Abmessungen Echo-Ausschnitt 405 x 300 mm (L x B).
- Die Stabilität und Robustheit wird durch die Knotenbleche in den Rahmenecken erreicht.
- Der Höhenverstellmechanismus besteht aus lackiertem Blankstahl. Die Blankstahlprofile des Polsterrahmens sind bei:
- Bestell-Nr.: H-EKA 1065/H und H-EKA 1080/H, lackiert,
- Bestell-Nr.: H-EKA 2065/H und H-EKA 2080/H, verchromt.
- Die Stärken der drei Polstersegmente (Kopfteil, Liegefläche und Polstereinsatz) betragen jeweils 64 mm.
- Die grundsätzlich verchromten und mit Nivellierfüßen versehenen Querholme der Flachfußkonstruktion sind, gegenüber einer kunststoffbeschichteten Ausführung, strapazierfähiger gegen äußere Einflüsse (z.B. Staubsaugerstöße usw.).
- Die Verstellung des Kopfteils ist stufenlos bis zu +40°möglich. Die Arretierung erfolgt durch einen Klemmgriff per Klemmstangenmechanismus.
Technische Details
| Liegenbreite 650 mm | |||
|---|---|---|---|
| Bestellnummern | H-EKA 1065/H | H-EKA 2065/H | |
| Rahmen | Lack | Chrom | |
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | ||
| Breite | 650 mm | ||
| Höhenverstellung | 650 - 850 mm (Handkurbel) | ||
| Polstersegmente | 3-teilig | ||
| Polsterstärke | 64 mm | ||
| Kopfteilverstellung | +40° (Klemmstangen) | ||
| Echo-Ausschnitt | 315 x 250 mm (L x B) | ||
| Belastbarkeit | 200 kg | ||
| Liegenbreite 800 mm | |||
|---|---|---|---|
| Bestellnummern | H-EKA 1080/H | H-EKA 2080/H | |
| Rahmen | Lack | Chrom | |
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | ||
| Breite | 800 mm | ||
| Höhenverstellung | 650 - 850 mm (Handkurbel) | ||
| Polstersegmente | 3-teilig | ||
| Polsterstärke | 64 mm | ||
| Kopfteilverstellung | +40° (Klemmstangen) | ||
| Echo-Ausschnitt | 405 x 300 mm (L x B) | ||
| Belastbarkeit | 200 kg | ||
Als Rahmen in den Tabellen ist lediglich die Beschaffenheit des Polsterrahmens definiert. Der Höhenverstellmechanismus ist nur in lackierter und die Querholme (mit Nivellierfüßen) in verchromter Ausführung lieferbar.
Zur Standardausführung gehören:
- Einschiebbarer Polstereinsatz zum Schließen des Echo-Ausschnitts.
- Nivellierfüßen an den verchromten Querholmen.
Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).
- Lichtgrau (RAL 7035),
- Weißaluminium (RAL 9006),
- Reinweiß (RAL 9010).
Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.
Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.
Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.
Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.
Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.
Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.
Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.
Passende Downloads
Bildergalerie
H-EKA 1080/H, P-2080/A, LR-75
H-EKA 1080/H, P-2080/A, LR-75
H-EKA 1080/H, P-2080/A, LR-75
H-EKA 1080/H, P-2080/A, LR-75
H-EKA 1080/H, P-2080/A, LR-75
H-EKA 1080/H, P-2080/A, LR-75
H-EKA 1080/H, P-2080/A, LR-75
H-EKA 1080/H, P-2080/A, LR-75
H-EKA 1080/H, P-2080/A, LR-75

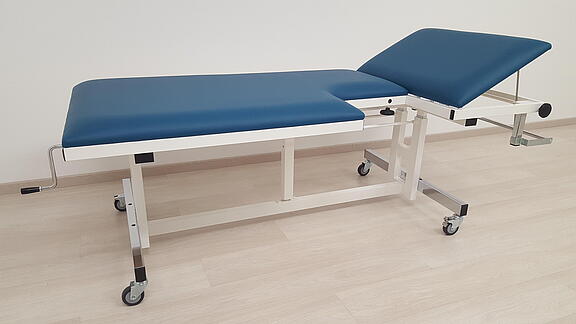

Die Fotos zeigen die Echo-Kardiographieliege mit Handkurbelhöhenverstellung, Bestell-Nr.: H-EKA 1080/H, in den Farben:
- Gestell: Reinweiß RAL 9010,
- Polster: Baltic,
sowie die weiteren Zubehör- und Ausstattungskomponenten:
- Papierrollenhalter, Bestell-Nr.: P-2080/A, und
- Satz Laufrollen, Ø 75 mm, Bestell-Nr.: LR-75, für Liegenhöhe 650 - 850 mm.
Zubehör & Zusatzoptionen
Bestell-Nr. | Beschreibungen |
|---|---|
EKA-AA | Klappbarer Polstereinsatz, statt einschiebbarer Ausführung, permanent mit der Echo-Liege verbunden, nur bei 800 mm breiten Echo-Liegen möglich. Nicht nachrüstbar. |
| GS-1710 EfGS | Gesichtsausschnitt im Kopfteilpolster, oval, Abmessungen ca. 205 x 105 mm (L x B), nicht nachrüstbar. |
| KVG | Kopfteilverstellung per Gasdruckfeder (statt Klemmstangenmechanismus), Bedienung kann mit nur einer Hand erfolge. Der Auslöseknopf befindet sich direkt am Kopfteilpolster. Nicht nachrüstbar. |
| LR-75 LR-125 | Satz Laufrollen, Rollen Ø 75 mm. Satz Laufrollen, Rollen Ø 125 mm. Vier Lenkrollen, zwei Rollen sind total feststellbar. |
| LR/Z-125 | Zentralverstellung mit Doppelrollen Fahrbarkeit in Form einer Zentralverstellung, Doppellenkrollen Ø 125 mm. Alle vier Rollen bieten hervorragende Rolleigenschaften und sind durch Gestänge miteinander verbunden. Jeweils ein Tritthebel am Kopf- und Fußend. Die Tritthebel sind diagonal angeordnet, leicht zu bedienen und mit farblichen Markierungen (grün = Liege ist rollbar, rot = Liege ist festgestellt). Nicht nachrüstbar. |
P-2065/A | Papierrollenhalter, für 650 mm Breite. |
Die zuvor genannten Zubehörkomponenten sind lediglich ein kleiner Auszug. Folgende Zubehörteile sind ebenfalls erhältlich: umlaufender Kanten-/Rammschutz, Infusionsständer, Lagerungshilfen, Fahreinrichtung auf Laufrollen, Patientengurte, Geräte-(OP-)Schienen in verschiedenen Längen, Schiebegriffe, steck- und abnehmbare Seitengitter, Seitengitter (mit Drehmechanismus), Wandabweiserringe in den vier Liegenecken.
Produktvariante
Als Hersteller sind wir in der Lage, unsere Produkte Ihren individuellen Bedürfnissen anzupassen. Hier zeigen wir Ihnen Beispiele, wie kundenspezifische Wünsche von uns umgesetzt wurden.
H-EKA 1080/H, EKA-AA
H-EKA 1080/H, EKA-AA
H-EKA 1080/H, EKA-AA
H-EKA 1080/H, EKA-AA
Die Fotos zeigen die Echo-Kardiographieliege mit Handkurbelhöhenverstellung, Bestell-Nr.: H-EKA 1080/H, mit Kopftieflagenverstellung, in den Farben:
- Gestell: Reinweiß RAL 9010,
- Polster: Blau,
sowie die weitere Zubehör- und Ausstattungskomponente:
- Klappbarer Polstereinsatz (statt einschiebbar), Bestell-Nr.: EKA-AA.
