AGA-KARDIO-MAT und AGA-KARDIO-LIFT, AGA-EKA-MAT und AGA-EKA-LIFT Kardiologische Kipptische
Phlebologieliegen als Kipptische für den Einsatz in der Kardiologie und Neurologie.
Kardiologische Kipptische
Die Phlebologieliegen von AGA Sanitätsartikel wurden dahingehend erweitert, dass sie auch in der Kardiologie, einer der wichtigsten technischen nicht invasiven Untersuchungsmethoden des Herzens, mittlerweile ein unverzichtbarer Bestandteil der kardiologischen Diagnostik, eingesetzt werden können. Die Kipptische sind serienmäßig mit einem Elektromotor für die Neigungsverstellung ausgestattet.
Die kardiologischen Kipptische sind mit und ohne im Liegeflächenpolster eingearbeiteten Echo-Ausschnitt sowie mit und ohne Höhenverstellung erhältlich. Die vier Varianten gliedern sich wie folgt:
- Ohne Echo-Ausschnitt, mit Neigungsverstellung und ohne Höhenverstellung, AGA-KARDIO-MAT, Bestell-Nr.: KT-1062/E,
- Ohne Echo-Ausschnitt, mit Neigungsverstellung und mit Höhenverstellung, AGA-KARDIO-LIFT, Bestell-Nr.: KT-1060/EE,
- Mit Echo-Ausschnitt, mit Neigungsverstellung und ohne Höhenverstellung, AGA-EKA-MAT, Bestell-Nr.: EKAT-1062/E,
- Mit Echo-Ausschnitt, mit Neigungsverstellung und mit Höhenverstellung, AGA-EKA-LIFT, Bestell-Nr.: EKAT-1060/EE.
Eigenschaften
- Bei Bedarf, zum Beispiel bei kollabierendem Patienten, können die Kipptische von der fast senkrechten Stellung (74°) über die Waagerechte (0°) bis in die Schocklage (20° negativ) verstellt werden.
- Die Stabilität und Robustheit wird durch die Knotenbleche in den Rahmenecken erreicht.
- Der Sockel, der mit Nivellierfüßen bestückt ist, garantiert in Verbindung mit dem herausziehbaren Stützfuß, auch bei der fast senkrechten Polsterstellung, eine hohe Standsicherheit. Auch unter Belastung.
- Die stoßfesten und kratzfesten Abdeckhauben der Säule und des Sockels lassen sich, wie alle anderen Bauteile, leicht reinigen.
- Die Stärken der beiden Polstersegmente (Kopfteil und Liegefläche) betragen jeweils 64 mm.
- Die Kipptische, Bestell-Nr.: KT-1062/E und EKAT-1062/E, haben in der waagerechten Polsterstellung eine feste Arbeitshöhe (730 mm). Die Höhenverstellung ist nicht nachrüstbar.
- Die Kipptische, Bestell-Nr.: KT-1060/EE und EKAT-1060/EE, sind mit einer elektromotorischen Höhenverstellung (730 – 930 mm, gemessen in der waagerechten Polsterstellung) ausgestattet.
- Die eingesetzten ruhig laufenden Elektroantriebe sind wartungsfrei und spritzwassergeschützt. Sie werden über Fußschalter (alternativ – ohne Aufpreis - per Handschalter) angesteuert. Die Verstellsysteme sind mit Tastensperren ausgestattet. Anschlusswerte je Motor: 230V, 50/60 Hz., 3,7A, 850W, IPX4, v=11mm/s, 10.000N.
- Die Verstellung des Kopfteils ist stufenlos bis zu +40° möglich. Die Arretierung erfolgt durch einen Klemmgriff per Klemmstangenmechanismus.
Technische Details
| AGA-KARDIO-MAT | AGA-KARDIO-LIFT | AGA-EKA-MAT | AGA-EKA-LIFT | |
|---|---|---|---|---|
| Bestellnummern | KT-1062/E | KT-1060/EE | EKAT-1062/E | EKAT-1060/EE |
| Rahmen | Lack | |||
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | |||
| Breiten | 620 mm (680 mm mit OP-Schienen) | |||
| Höhenverstellung | - | 730 - 930 mm (Elektromotor) | - | 730 - 930 mm (Elektromotor) |
| Höhe | 730 mm | - | 730 mm | - |
| Echo-Ausschnitt | - | 300 x 250 mm (L x B) mit Polstereinsatz | ||
| Kippverstellung | -20º / +74º (Elektromotor) | |||
| Polstersegmente | 2-teilig | 3-teilig | ||
| Polsterstärke | 64 mm | |||
| Kopfteilverstellung | +40º (Klemmstangen) | |||
| Belastbarkeit | 150 kg | |||
Zur Standardausführung gehören:
- Ein Paar seitlich angebrachte OP-Schienen, Abmessungen 25 x 10 mm, aus CrNi-Stahl, Länge 1.560 mm.
- Ein Paar schwarze Ringarmlehnen, inklusiv Befestigungskloben für OP-Schienen.
- Ein abnehmbares Fußauftrittsbrett, Abmessungen 490 x 320 mm, Stärke 15 mm, Schwarz, mit rutschhemmender Oberfläche.
- Der/die Fußschalter.
- Eine am Bodenrahmen herausziehbare Sicherheitsstütze.
- Einen Ausschnitt am Fußende des Liegeflächenpolsters, zum einfacheren Auf- und Absteigen.
- Ein Bodenrahmen mit Nivellierfüßen.
- Ein aus Kunstleder genähter Patientengurt, Abmessungen 2.200 x 250 mm (LxB), mit Klettverschluss.
- Der einschiebbare Polstereinsatz, Abmessungen 300 x 250 mm (L x B), zum Schließen des Echo-Ausschnitts (nur bei den Kipptischen, Bestell-Nr.: EKAT-1062/E und EKAT-1060/EE).
Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).
- Lichtgrau (RAL 7035),
- Weißaluminium (RAL 9006),
- Reinweiß (RAL 9010).
Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.
Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.
Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.
Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.
Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.
Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.
Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.
Passende Downloads
pdf | 1,023 KB
pdf | 2 MB
Bildergalerien
KT-1062/E
KT-1062/E
Die Fotos zeigen den Kipptisch AGA-KARDIO-MAT, Bestell-Nr.: KT-1062/E, in den Farben:
- Gestell: Reinweiß RAL 9010,
- Polster: Weiß.
EKAT-1062/E
EKAT-1062/E
EKAT-1062/E
EKAT-1062/E
EKAT-1062/E
EKAT-1062/E
EKAT-1062/E

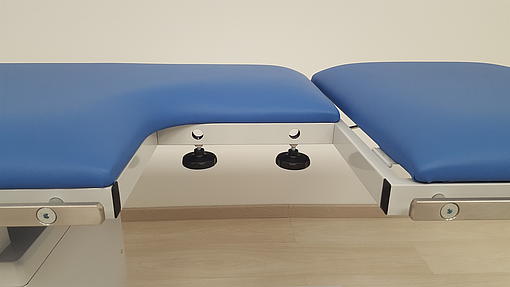

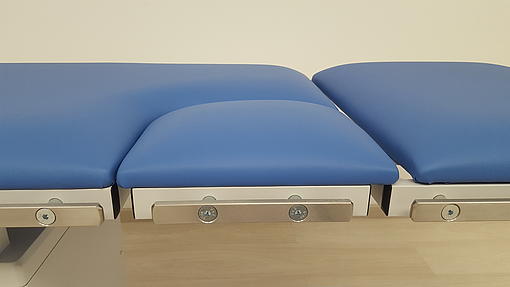

Die Fotos zeigen den kardiologischen Kipptisch AGA-EKA-MAT, Bestell-Nr.: EKAT-1062/E, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Atoll.
Zubehör & Zusatzoptionen
Bestell-Nr. | Beschreibungen |
|---|---|
| A-2047 | Armauflage, schwenkbar, schwarz PU-geschäumte Armschale, Abmessungen ca. 400 x 120 mm (L x B), mit 2 Klettverschlüssen zur Fixierung des Arms an der Armschale, verchromte Aufnahme mit Befestigung für OP-Schiene. |
| KVG | Kopfteilverstellung per Gasdruckfeder (statt Klemmstangenmechanismus), Bedienung mit nur einer Hand möglich. Der Auslöseknopf befindet sich direkt am Kopfteilpolster. Nicht nachrüstbar. |
| LR/Z-50 | Zentralverstellbare Fahreinrichtung, eingeschweißt im Bodenrahmen (Abmessungen ca. 1.000 x 450 mm), bestehend aus 2 Lenk- und 2 Bockrollen, Rollen Ø 50 mm. Der Fußtritthebel mit schwarzer Aufsteckkappe befindet sich Richtung Kopfende. Nicht nachrüstbar. |
P-2065/A | Papierrollenhalter mit Anbausätzen, verchromt, bestehend aus zwei Anbausätzen (Quadratstahlrohr 30 x 30 x 2 mm, Länge ca. 150 mm), zwei Winkeln, zwei Schellen und einer Papierrollenhalterstange, Länge der Papierrollenhalterstange 615 mm, Rundrohr Ø 20 x 1 mm, zur Montage am Polsterrahmen. |
| PEF-1043 | Polstereinsatz, zum Schließen des Ausschnitts am Fußende des Liegeflächenpolsters. |
| PG-220 | Patientengurt, Abmessungen 2.200 x 250 mm (L x B), aus Kunstleder genäht, mit Klettverschluss (Haken- und Flauschbänder), s. Polsterfarben. |
WM-30 | Winkelmesser, aus CrNi-Stahl, wahlweise rechte oder linke Seite am Polsterrahmen angebracht (bitte bei Auftragserteilung angeben). Nicht nachrüstbar. |
Die zuvor genannten Zubehörkomponenten sind lediglich ein kleiner Auszug. Folgende Zubehörteile sind ebenfalls erhältlich: Gesichtsausschnitt im Kopfteilpolster und gegebenenfalls mit Polstereinsatz zum Schließen, Lagerungshilfen, Narkosebogen, Schulter-/Seitenstützen, Seitengitter, Seitenstütze.
Produktvarianten
Als Hersteller sind wir in der Lage, unsere Produkte Ihren individuellen Bedürfnissen anzupassen. Hier zeigen wir Ihnen Beispiele, wie kundenspezifische Wünsche von uns umgesetzt wurden.
Die Lieferung der kardiologischen Kipptische ist zum Beispiel mit einteiliger, durchgehender Liegefläche oder einem andersfarbigen Kunstlederbezug möglich. Die Aufpreise bzw. Preisabschläge nennen wir Ihnen gerne auf Anfrage.
